配方不是答案：陶瓷材料研发中的缺陷谱与放大漂移

一组室温抗弯强度数据摆在桌上，均值漂亮，离散也漂亮——漂亮得可疑。实验室里常见这种时刻：配方微调后，强度曲线突然抬头，组会气氛随之轻快。先别急着写结论。陶瓷材料研发真正难的，很少是“找到一个新配方”，而是把相组成、界面状态与缺陷统计同时钉在可复现的工艺窗口里。样品越小，这件事越容易被掩盖。

配方不是暗号，工艺窗口才是

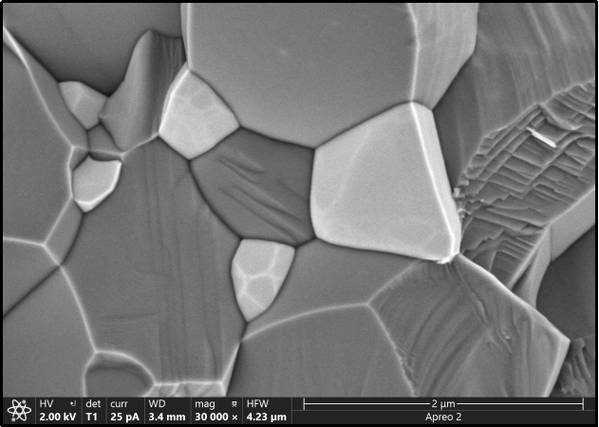

粉体、助剂、烧结制度构成一个耦合系统。粒径分布变窄，比表面积上升，烧结驱动力增强；但团聚体没打开，局部密度差会在后续收缩中留下应力。加入少量烧结助剂可促进液相或固相扩散，代价可能是晶界玻璃相增厚，高温蠕变抗力下降。以Al2O3为例，MgO常被用来抑制晶粒异常长大，但抑制晶粒长大不等于消除缺陷；升温速率、保温时间与炉内气氛仍会改变气孔闭合路径。Y2O3稳定ZrO2的相变增韧也有边界：四方相含量、约束尺寸与低温水热环境共同决定老化敏感性。配方表看起来干净，工艺窗口却可能很窄。 别把相图当配方单。相图给平衡态，烧结给动力学。两者之间隔着粉体活性、气氛氧分压和炉膛污染。很现实。 陶瓷材料研发烧结体断面气孔SEM显微图

缺陷不是瑕疵，是工艺指纹

缺陷不是瑕疵，是工艺指纹 断口上的起源位置、气孔形貌、晶界第二相分布，比均值说明问题。强度离散往往来自缺陷尺寸分布，而不是配方本身。Weibull统计有用，但样本量不足时，模数估计会飘；尺寸效应也会让小块试样误导大件设计。表征同样有伪影：断面抛光可能拖出假孔，离子研磨参数不当会改变边缘形貌，CT分辨率不足会漏掉临界裂纹。看到一处异常，先问制样链。别急着归因于粉体批次。 说实话，这类数据在课题组内部很容易引起误判。一个漂亮断口照片，可能只代表薄弱位置。缺陷谱要跟工艺参数绑定：装料位置、升温曲线、气氛流量、坩埚材质。否则只是故事。

中试炉一开，三重漂移就来了

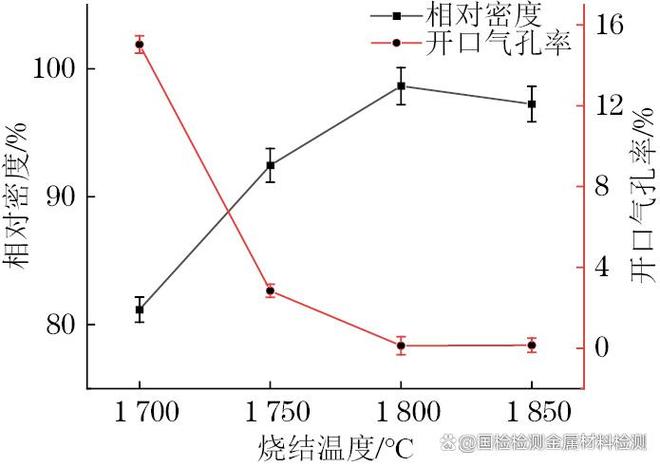

热场漂移、气氛漂移、装料漂移。小炉的升温曲线搬到中试炉，控制热电偶响应相似，物料内部温度却滞后；大炉中心与边缘的温差足以改变气孔闭合时间窗口。气氛不是设定值，而是炉膛、坩埚、粉体吸附与泄漏率共同作用的结果。装料量改变热容与挥发物浓度，批次间形成缓慢漂移。反例并不少见：实验室0.5 L炉内2℃/min升温得到细晶组织，200 L炉沿用同曲线，边缘过烧、中心欠烧，强度分布直接变宽。此时再调配方，常常是把工艺问题写进配方里。 陶瓷材料研发中试烧结炉温度场分布示意图

数据要能约束模型，不是装饰

数据要能约束模型，不是装饰 实验设计、代理模型、物理约束可以缩短试错，但不能替代缺陷表征。小样本下的贝叶斯优化容易过拟合，把炉次差异当成配方效应。更稳妥的路径是：先锁定关键缺陷类型，再用DOE分离配方与工艺主效应，用分位数和分布宽度做判据，而不是只看均值。在线光谱、粉体批次指纹、炉温场仿真都有价值，边界也清楚——模型外推前，必须确认失效机制没变。若断裂起源从气孔转为团聚体，旧模型就失效。 应用边界同样要写进研发目标。结构陶瓷的高温承力件需要蠕变与热震数据，室温抗弯强度不能单独支撑设计；功能陶瓷的介电损耗对气氛和晶界更敏感，烧结助剂的选择空间更窄。成本、无损检测检出率、认证周期都会反过来限定配方自由度。趋势很清楚：粉体一致性、缺陷在线检测、工艺数字孪生会继续推进，但没有物理约束的数据模型，只会把噪声包装成洞见。 别把烧结炉当黑箱。先画缺陷谱，再谈配方创新。这个顺序反了，后面每一轮优化都像在雾里换镜头。
