材料表征技术：那张漂亮的SEM图，可能什么也没告诉你

凌晨两点，群里甩来一张断口照片。很漂亮。灰度层次分明，像航拍的山脊。对方问：这是不是疲劳？我回：先把加速电压、工作距离、探针电流、制样方式发我。对面沉默了半天。真的，材料表征技术特别怕的，不是机器不够贵，是问题没问清楚。

说白点，表征不是给材料拍写真。它是拿某种物理信号去反推结构、成分、缺陷、工艺历史。电子束扫过表面，衍射峰偏移，光电子逸出……你每按一次快门，都在做一个假设。假设错了，图越清晰，错得越体面。

一个误判会烧掉整批货。材料表征技术的重要性不在论文里，在报废单里。可它又是间接测量。你摸到的不是原子，是原子对电子、X射线、光子的回应。像听隔壁房间的动静，猜里面在干嘛。猜得准，靠的是交叉验证。

先问“你要证伪什么”，再谈上机

SEM、EDS、XRD、EBSD、XPS……名字听着吓人，拆开看都是问题。SEM看形貌，电子束扫过样品，二次电子对表面起伏敏感，背散射电子对成分衬度敏感。EDS收特征X射线，告诉你这片区域有什么元素。XRD看晶体物相，衍射峰的位置和强度在说话。EBSD看晶粒取向，靠背散射菊池花样。XPS看表面几个纳米的化学态。对吧，工具各有各的脾气。

但很多人一上来就说：帮我打个能谱。打哪里？点、线、面？你要平均成分还是夹杂物成分？样品导电吗？含水吗？热敏感吗？这些不答，制样就是盲盒。像去诊所不说哪儿疼，直接要求拍CT。机器没错，流程错了。

我见过一个铝合金件，断口上有一片亮区，有人直接判成分富集。后来换了低电压、降低了工作距离，亮区没了。那是边缘效应和荷电假象。你看，照片会演戏。还有焊缝样品，倾斜角没记，背散射灰度一边深一边浅，被写成偏析。调回几何，故事就散了。

一张SEM图里的假象，比真相更会演戏

二次电子像好看，但边缘、尖角、凸起会发亮。不是成分变了，是电子逃逸概率高。背散射像能看原子序数衬度，可样品倾斜、探测器几何、污染也会改灰度。你要是只盯一张图，很容易把形貌当成分，把假象当发现。

EDS更微妙。特征X射线有重叠峰，轻元素测量飘，粗糙表面吸收效应乱，加速电压选高了，作用体积变大，薄层信号被基体稀释。面扫出来的彩虹图特别唬人。红是铁，绿是铬，蓝是镍。好看。可面扫图不等于定量结果。你要定量，得用标准样品、平整表面、合适电压，还得看峰重叠。说实话，能谱定量在复杂相里，别太自信。

还有污染。电子束在样品上停久了，碳沉积出一个黑点。你以为是析出相。换台设备，换个新鲜区域，没了。懊恼吗？正常。电镜下的时间，是按小时烧钱的，手快不等于手稳。

制样这关，能毁掉后面所有推理

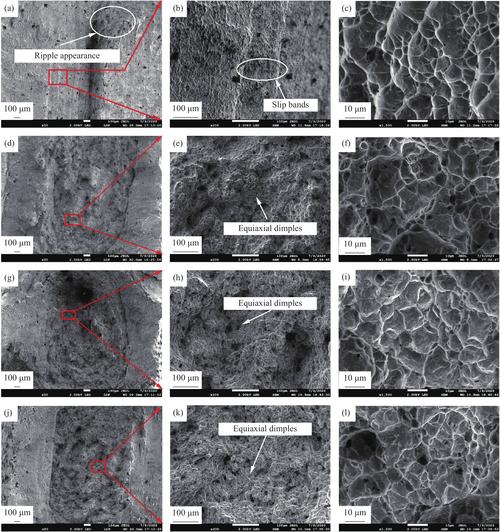

断口不能摸，不能擦，不能随手超声半小时。疲劳辉纹间距可能只有几百纳米，你一顿清洗，把关键证据洗没了。我见过一个齿轮断口，前处理太猛，辉纹区域被磨平，后来只能靠低倍形貌和服役记录反推。能推，但心里不踏实。

切割热影响、砂纸变形层、抛光拖拽，都会改写表面。电池材料更麻烦，空气敏感，转移过程不控制，你看到的是反应产物，不是原始界面。高分子不导电，喷金会盖住细节；不喷金就荷电。低电压能缓解，环境SEM能帮忙，冷冻传输能保命。EBSD对表面更挑剔，残余应力层没去掉，菊池花样糊成一团。XRD粉末样品颗粒太粗，择优取向会骗你。XPS表面污染碳不定标，峰位对不上。每一个环节都在给最终结论加噪声。

所以我现在看表征报告，先看制样和采集参数，再看图。图漂亮不漂亮，排后面。代表性比分辨率更值钱。一张高倍图来自哪个区域？低倍下有没有统计意义？三个视场够不够？这些不写清楚，结论就是悬空的。

把表征放回问题链里，它才有价值

失效分析里，我习惯把证据串起来。断口SEM看起裂源和扩展方式，EDS看腐蚀产物和夹杂物，XRD看物相，EBSD看晶界和取向差。焊接接头开裂，可能是热影响区硬化，也可能是残余应力，还可能是腐蚀疲劳。单张图定不了案。交叉验证，才像话。

研发端也一样。配方改了，粒径变了，工艺窗口窄了。表征不是验收报告，是导航仪。它告诉你偏在哪，不告诉你为什么一定偏。你得回到工艺里找因果。常见误解有几个：高分辨率等于高质量数据；能谱面扫等于成分分布；XRD看不到非晶就说没有；XPS能看体相；EBSD什么材料都能做。都不对。边界得认。

还有统计性。电镜视场小，你看到的是局部。夹杂物尺寸分布、孔洞率、涂层厚度，得用低倍拼接、多视场、图像分析。别拿一张图代表一批货。不过话说回来，很多现场问题等不起完整统计，那就先把假设写清楚，标明证据等级。别把猜测包装成结论。

电子束会损伤样品，聚合物、生物组织、某些电池界面，看久了就变。表征有成本，有时间，有误判风险。危险的不是没做表征，是拿一张图当全部证据。对吧。

所以下次再有人甩来一张漂亮的SEM图，别急着夸。先问：这张图能排除什么？如果排除不了，回去重新制样。机器不背锅。问题在问题本身。
