网格划崩，仿真翻车——聊聊力学仿真分析里那个反直觉的网格陷阱

上周三晚上十一点，老张在群里甩了一张截图，求解器报错：“内存不足，请调整网格或增加计算资源”。他那根支架的静力分析，网格划了180万单元，工作站跑了三天三夜，最后卡在99%一动不动。我让他把网格砍到40万，两小时算完。你猜怎么着？跟试验数据一比对，误差反而比之前密网格的版本小了整整两个百分点。

老张当场就想把键盘砸了。我在屏幕这头笑出了声——这事儿在力学仿真分析里简直太常见了。别急着骂求解器，今天我就来扒一扒这个让无数工程师又爱又恨的东西：网格。

网格不是越密越好，这是个反直觉的坑

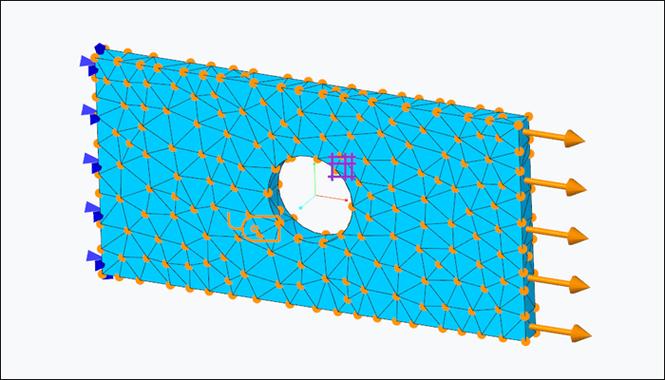

先说清楚，网格是啥。力学仿真分析的本质是解偏微分方程，但计算机不会处理连续体。你得把结构切成一个个小单元，单元集合就是网格。类比一下：用乐高积木拼一个球，积木越小，球越圆。但积木小了，块数就翻倍，你的手会拼断，桌子也放不下。

很多人有个根深蒂固的直觉：网格越密，结果越精确。理论上，误差确实随网格尺寸减小而收敛。但注意，这个结论有个隐藏前提——你的解是光滑的。现实工程结构呢？全是尖角、孔洞、倒角、台阶。这些地方会产生应力集中。你网格一细，数值就往无穷大猛跑。为什么？因为线弹性理论里，尖角的应力在数学上就是无穷大，你网格再密也追不上无穷大，结果就是应力值随网格加密一直涨。你信它吧，它让你把零件做得比砖头还厚；你不信吧，又不知道到底哪个值算数。

老张那个支架上有个小圆角，他以为全局加密能算准，结果180万单元下去，最大应力飙到800多兆帕，材料屈服才235。合着他设计的东西一加载就炸呗？后来我让他把圆角附近局部细化，其他地方用粗网格，再配合子模型技术，算出来应力350兆帕，做试验一测，370。这才叫靠谱。

所以说，别一根筋地加密。先搞清楚你的关注点在哪。应力奇异的地方，你算出来的数值本来就没有物理意义，纠结它毫无意义。正确做法是：要么忽略奇异点，看稍微远离奇异点的值；要么用弹塑性模型，让材料屈服来消除奇异性；要么干脆不关注那里。这些判断，比多划几百万个网格重要多了。

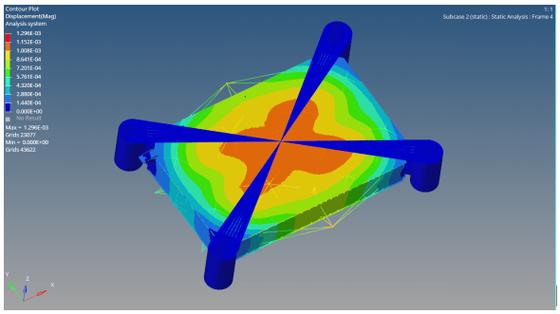

网格质量比数量要命，别只看云图漂亮

我见过太多新手，网格划得密密麻麻，结果长宽比大于50，雅可比惨不忍睹。这种网格跑出来的结果，还不如粗一点的规整网格。你知道吗？一个细长的三角形单元，它的形函数会严重畸变，算出来的刚度矩阵带着巨大误差。求解器可能直接不收敛，即使硬收敛了，结果也是垃圾。

打个比方，你用秤称东西，秤盘子歪了，你读数再精细有啥用？网格质量检查报告里那几个指标——长宽比、雅可比、翘曲度、内角——不是拿来好看的。每次算完，先看有没有红色警告。别急着点求解。

还有一个常见误解：网格越密，结果越“平滑”。错了。过于密集的网格在应力集中区域会产生虚假的应力震荡，你看着云图花花绿绿挺唬人，其实都是数值噪声。我见过有人拿着这种云图去汇报，被老专家一眼看穿，尴尬得想钻地缝。

再吐槽一个事儿。有人特别喜欢用高阶单元，觉得精度高。没错，二次单元在某些情况下确实比线性单元准，但代价是计算量剧增。你以为你在做仿真，其实你在给电网打工。合理选择单元阶次，配合适当的网格尺寸，才是性价比最高的方案。别跟我提什么‘高阶单元就是好’，那都是没算过账的人说的。

我的三条土经验，仅供参考

第一条，网格无关性验证必须做。同一个模型，换三套不同密度的网格，看关键位置的应力变化。变化小于5%就说明网格够用了。别嫌麻烦，总比你算完了被领导质疑强。老张就是没做这一步，白跑了三天三夜，电费都够吃一顿火锅了。

第二条，局部加密，全局粗放。把网格花在刀刃上——应力梯度大的区域、接触面、几何突变处。平坦区域用大单元，别浪费计算资源。自适应网格也是同理，二次分析时自动加密。你非要全局细化，那工作站的内存条可不答应。

第三条，别迷信六面体。四面体自动划分方便，对于复杂几何尤其友好。虽然同尺寸下精度差一些，但你可以局部加密来弥补。六面体质量好但划分费劲，有时候为了划六面体，把几何切得七零八落，反而引入更多误差。说白了，工具趁手就行，别跟几何较劲。

哦对了，还有一个容易忽略的点：网格划分完之后，记得检查节点是否连续，有没有自由节点或者重复节点。这些低级错误会让你的刚度矩阵直接奇异，求解器报错说你约束不足。其实往往是网格没合并好。我就干过这事儿，排查了一下午，最后发现是导入模型时没勾选“合并重合节点”。当时真想给自己一巴掌。

最后说句实在话：力学仿真分析是个手艺活，网格就是你手里的刻刀。刀太钝了切不动，刀太锋利了容易切到手。下次你点求解之前，先问问自己：这网格，我真的看清楚了吗？别等翻车了再砸键盘。
