芯片设计研发的暗账：规格、返工与流片前的沉默成本

流片前一周，会议室里最安静的人往往是后端负责人。不是没话说。是时序报告还挂着两条违例，功耗分析刚换了一版激励，版图上的拥塞热点像没熄干净的烟头。前端觉得规格已经冻结，后端知道冻结的只是文档。芯片设计研发的麻烦，常常不在某一行RTL写错，而在约束被一层层翻译后变了味。

规格书不是合同，约束会在前端被稀释

规格书里写“支持多路并行”，微架构师会追问并行度、时钟域、缓存一致性范围；写“低功耗”，后端会追问场景、电压域、唤醒延迟。问题在于，很多项目把这些词当成共识，没写成可验证的约束。于是前端按面积优先做流水线，后端按时序优先加缓冲，验证按功能优先补用例。三套逻辑各自成立，合在一起就是返工。

芯片设计研发里最贵的返工，往往发生在约束没有量化的时候。比如功耗预算只给一个总数，不拆动态功耗、静态功耗、IO功耗，到了后端发现IR drop压不住，只能降频。降频又打乱性能模型，软件团队拿到的早期平台和最终硅片对不上。这不是技术难题，是接口没对齐。反例也有：过度约束同样危险。把时序余量压到极限，综合工具会堆大量缓冲器和门控单元，面积膨胀，布线更挤，功耗反弹。约束不是越紧越好，是要有边界条件。

我见过一个中等规模SoC项目，前端为赶节点把跨时钟域握手简化成两级同步器，验证环境没覆盖慢时钟域复位释放的相位关系。流片后功能正常，但在特定上电序列下偶发挂死。复现成本极高。这类问题说明，规格书不是合同，它更像一张需要不断校准的地图。芯片设计研发的组织能力，很大程度体现在谁负责校准、什么时候校准。

版图是一本物理账本

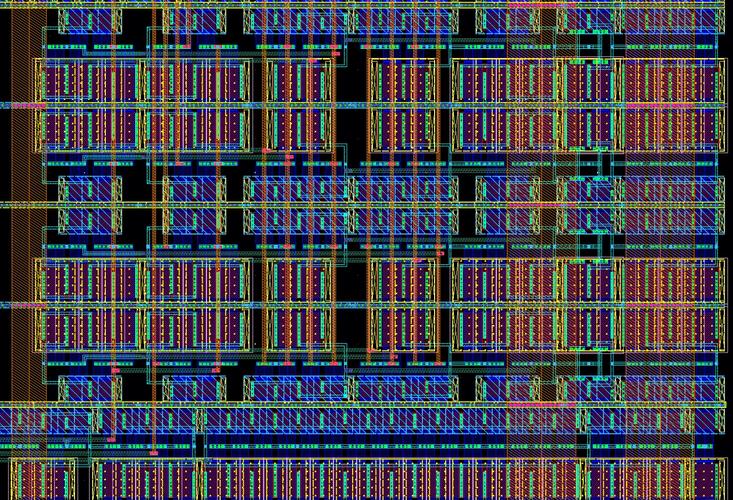

到了数字后端，抽象层被剥掉，剩下金属层、通孔、标准单元和时钟树。布线拥塞不是图画得难看，它意味着绕线长度增加、时序收敛变难、功耗上升。更麻烦的是，拥塞和时序、功耗之间会互相拉扯。你加缓冲器修setup，可能挤占布线资源；你降电压省功耗，可能让时序余量变薄。版图像一本账，每一笔都要还。

有些团队喜欢在综合阶段猛压时序，把压力推给布局布线。短期看报告漂亮，长期看是债务转移。布图规划阶段若没把宏单元、存储器、时钟树根位置考虑清楚，后面再怎么迭代都像在窄巷里掉头。芯片设计研发的物理实现，核心不是工具会不会跑，而是团队是否愿意在早期承认资源有限。线宽、层数、封装引脚、电源网络，每一项都在限制设计自由度。

还有一个常被低估的环节：签核标准。不同工具、不同corner、不同提取方式，结果会有差异。项目若没有统一签核口径，容易出现“工具说过了，硅片说没过”的尴尬。条件允许时，应在项目早期锁定签核清单和余量策略；条件不允许时，至少要把分歧记录下来，别等到流片前夜才发现大家看的不是同一张表。这很枯燥。也很贵。

验证覆盖率不是通行证

覆盖率到百分之九十几，团队会松一口气。可覆盖率只说明激励打到了某些结构或状态，不说明场景选对了。一个总线死锁可能藏在低概率的仲裁组合里，一个电源管理缺陷可能只在深睡眠唤醒的边角序列出现。验证工程师最怕的不是没用例，是用例很多但都在舒适区。

形式验证能补一些漏洞，原型验证能跑真实软件，硬件仿真能加速长序列。它们各有边界。形式验证受状态空间限制，原型验证受时钟频率和调试可见性限制，仿真受模型精度限制。验证的价值不在于覆盖率数字本身，而在于能否构造出有物理意义的逃逸场景。比如复位释放顺序、时钟切换毛刺、低电压下的保持时间、温度反转效应。这些场景不性感，却常是硅后调试的常客。

验证计划应该和规格约束绑定。规格里写了低功耗模式，验证就要有对应功耗状态迁移；规格里写了多核一致性，验证就要有竞争窗口。否则覆盖率只是统计口径。这里有个现实矛盾：项目进度压力下，验证往往被压缩在后期。越压缩，越倾向于跑现成用例，越难发现系统级缺陷。芯片设计研发的风险，不是某一个环节不努力，而是环节之间的时间预算不匹配。

流片之后，成本才刚开始

流片不是终点。测试程序开发、探针卡、封装选型、良率爬坡，每一项都会把设计阶段的选择放大。可测性设计若只满足基本扫描覆盖，测试时间会变长，测试成本上升；边界扫描和内置自测试若规划不足，量产筛选效率会受影响。更隐蔽的是良率反馈：某个时序路径在特定工艺角下边缘失效，可能不是设计错误，而是余量分配不合理。

Chiplet和先进封装给了芯片设计研发新的拆解方式。把大芯片拆成小芯粒，能改善良率、复用IP、缩短迭代周期。但边界也明显：芯粒间接口的功耗和延迟、已知良品裸片测试、封装热应力、系统级一致性，都会把问题从单芯片转移到系统。它不是万能药。若接口协议和测试策略没同步设计，拆得越细，集成风险越散。

回到组织层面。EDA工具越来越强，IP库越来越全，为什么项目还是延期？因为芯片设计研发的瓶颈常在决策链。规格变更谁拍板，签核分歧谁裁决，验证逃逸谁复盘，这些流程不写进代码，却决定流片节奏。工具能优化网表，优化不了责任边界。说实话，很多返工不是技术不会，是没人愿意在早期说“这个约束不成立”。

所以看一个芯片设计研发项目，别只看前端代码量或后端收敛曲线。看约束有没有量化，看签核口径是否统一，看验证场景是否和规格绑定，看流片后的测试反馈能否回到设计。条件不同，路径不同；边界清楚，取舍才不虚。
