那块会自己发电的陶瓷片——智能材料技术里最不玄乎的狠角色
先说一个我亲眼见的事。
去年在苏州一个地铁站做现场调试,站台上人挤人,就听见头顶屏蔽门玻璃“嗡”的一声——列车进站了。那种低频振动,耳朵听不太出来,但脚底板能感觉到。旁边有个小伙子,掏出手机对着玻璃拍了张。我好奇,凑过去看,夹层里还真有一层薄薄的金属箔,连着两根细引线。
后来问了施工方,才知道是压电振动能量收集板。列车经过时的震动被那层材料“翻译”成了电,驱动屏蔽门上那个小指示灯。就这么点电,够用。
这事不大,但挺有意思。什么叫智能材料技术?很多人一听这个词,脑子里浮现的是变色龙一样的皮肤、能自己愈合的塑料、或者科幻片里那种蠕动的液态金属。都对,也都太远了。压电陶瓷这东西,老实巴交,不炫技,但它是智能材料技术里最早落地、也最被低估的一类。

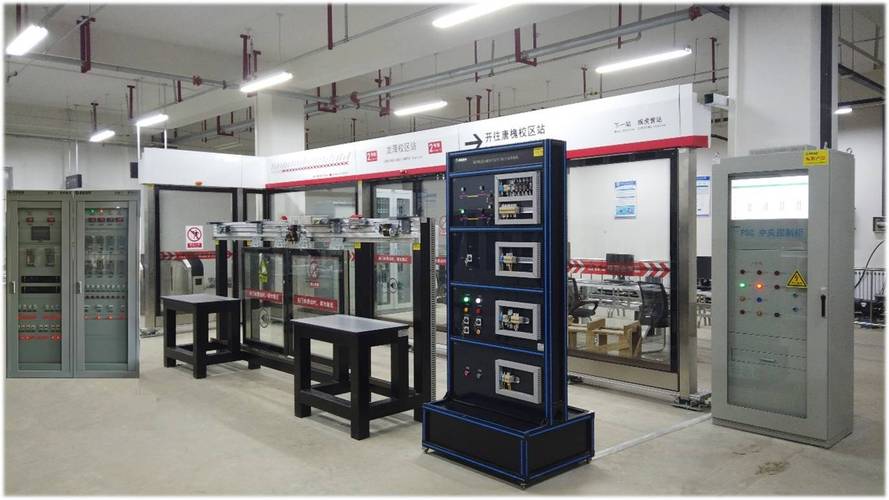

压电陶瓷能量收集板地铁屏蔽门振动发电应用场景
挤它一下,它就带电——这事儿听着像魔术,其实是几何问题
挤它一下,它就带电——这事儿听着像魔术,其实是几何问题
压电效应,1880年居里兄弟发现的。俩人在实验室里拿天然石英晶体做实验,发现一施加压力,晶体表面就冒出电荷。反过来也行——给它加电压,它会变形。正压电效应和逆压电效应,一对双胞胎。
原理不复杂。你得从晶体结构看。石英、钛酸钡、锆钛酸铅(PZT),这些材料的晶胞天生不对称——正电荷中心和负电荷中心不重合。平时它们内部乱糟糟的,互相抵消,对外不显电。可你一挤压,晶格变了形,正负电荷中心被迫错位,宏观上就出现了电势差。
打个不太精确但好记的比方:一摞扑克牌,你从侧面斜着推一把,牌和牌之间的位置全乱了,乱完之后整摞牌歪向一边。电荷也是一样,被“推”到了一侧。
所以压电材料往往又硬又脆。你得把力实实在在地传进去,它才给你反应。软塌塌的东西不行,力被吸收了。
为什么是它,而不是别的“智能材料”先跑出来
说实话,智能材料技术这个筐里装的东西太多了。形状记忆合金、磁流变液、电致变色玻璃、自修复聚合物……每个听起来都比压电陶瓷酷。形状记忆合金一加热就变回原形,像有记忆似的;磁流变液一加磁场就变稠,跟变魔术一样。
但压电陶瓷赢在哪儿?简单。皮实。不需要额外激励源。
你想想,形状记忆合金要加热吧?你得有加热丝、温控电路、隔热层。磁流变液要磁场吧?你得绕线圈、通电流、考虑散热。压电陶瓷不需要。你踩它一脚,它就出电。你给它通电,它就动一下。它是智能材料里少有的“无源器件”——自己不用吃饭,还能干活。
这一点在地铁那个场景里太关键了。屏蔽门上装个指示灯,你不可能为了它拉一路电源线过去,成本划不来,施工也麻烦。放一块压电能量收集板,列车来一趟,充一点电,攒着驱动LED。够用,省事。

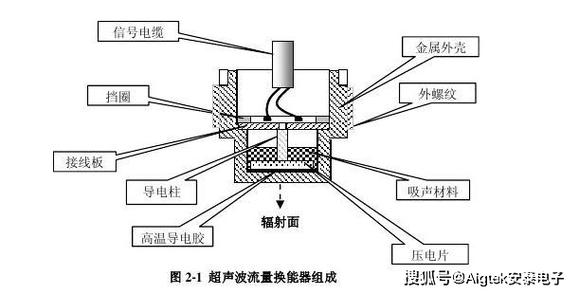

压电陶瓷超声波换能器内部结构剖面图
再说个更日常的。你家里的燃气灶,点火那一下“哒哒哒”,里头有个撞锤敲压电陶瓷。一敲,几千伏的电压瞬间蹦出来,跳过气隙打火。这玩意儿用了快半个世纪了,从来没人觉得它“智能”。但它就是。
还有超声波清洗机、医用B超探头、喷墨打印机的喷头、手机里的触觉反馈马达(部分型号)、甚至某些精密光学平台的微位移调节——背后全是压电陶瓷。
你发现没有?它很少抛头露面。但它在很多地方替你干了活。
别急着吹——这玩意儿的坑,踩过才知道疼
我见过太多方案死在“想当然”上。压电陶瓷能量收集,听起来很美对吧?踩地板发电、马路发电、海浪发电,各种概念视频满天飞。但实际一做,全卡在同一个地方:能量密度太低。
压电材料在应力下的电荷输出,跟体积和应变率挂钩。一个人踩一脚,产生的能量大概在毫焦耳量级。给传感器发个无线信号可以,给手机充电?做梦。
有人算过,把一整条马路铺满压电陶瓷,每天车来车往,发的电够不够点亮路灯都难说。成本呢?铺设、维护、电路匹配、防水封装,算下来每度电贵得离谱。概念是好的,但商业上跑不通。
另一个坑:脆。压电陶瓷的抗拉强度很差,你把它贴在弯曲表面上,稍微弯狠一点就裂。裂了不是完全失效,但性能掉一大截,而且你根本看不出来——它不冒烟、不短路,就是输出越来越小。排查起来烦死人。
还有温度。PZT的居里点大概在两百多到三百多摄氏度,超过这个温度,极化就没了,得重新极化。有些场景——比如发动机舱附近、工业炉旁边——根本用不了。不是熔化了,是“失忆”了。
一个常被忽略的暗面:铅
一个常被忽略的暗面:铅
PZT里的“L”就是铅。锆钛酸铅,含铅量不低。欧盟RoHS指令对铅有严格限制,虽然压电陶瓷目前在某些豁免清单里,但趋势很明显——早晚要收紧。
无铅压电材料研究了快二十年了。铌酸钾钠、钛酸铋钠、氮化铝……性能各有千秋,但综合下来,在压电系数、温度稳定性、成本这几个维度上,跟PZT还有差距。不是不能用,是“用起来没那么顺手”。
这个事挺有意思。你做一个智能材料,初衷是让器件更聪明、更高效,结果材料本身成了环境负担。技术伦理不总是大是大非,很多时候就卡在这么具体的地方。
最后说一个我自己的判断
最后说一个我自己的判断
压电陶瓷不是那种让你惊呼“哇”的技术。它没有形状记忆合金那种变形奇观,也没有自修复材料那种“伤口愈合”的戏剧性。但它是最扎实的一类智能材料——物理机制清楚、可建模、可重复、可量产。
你要是做物联网传感器、做植入式医疗器件、做精密驱动,绕不开它。你要是做大规模能量收集、做柔性可穿戴——现阶段它还真不是最优解。这个边界,得认。
那天在地铁站,我看着屏蔽门上那个小灯亮了一下,又灭了。列车走了,震动停了。板子安静地待在那儿,等着下一趟。
不玄乎。但管用。
