高性能合金材料里那点“看不见的脏”，为什么能把单晶叶片整炉拖下水？

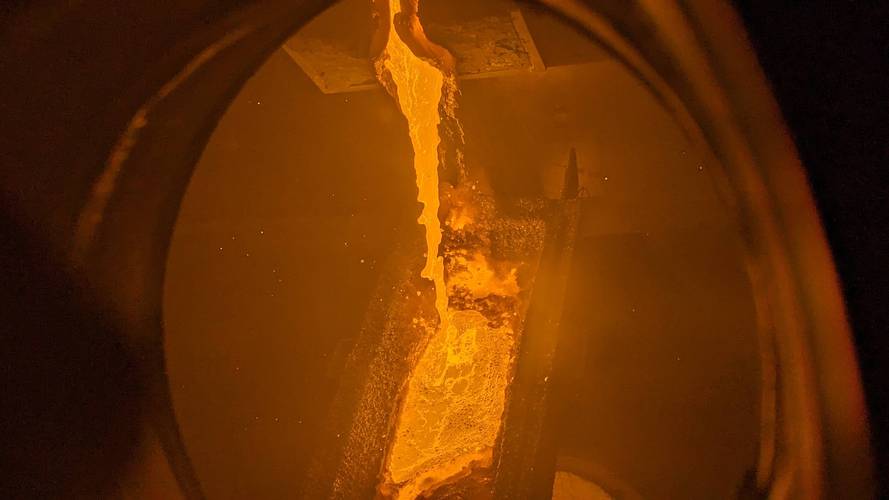

九月底的南京，晚上还有点闷。我在江宁一个做热端部件的车间里蹲到十一点，真空熔炼炉刚开盖，老师傅拿手电往坩埚边上一照，嘴里就一句：这批悬了。

浮渣。薄薄一层，颜色发灰。不是配方错了，也不是温度曲线跑偏，偏偏就是这点“脏”把一批叶片毛坯打进了待判区。那一刻我挺懊恼——我们总爱聊高性能合金材料的牌号、强度、抗氧化，真到了炉子边，先栽跟头的往往是纯净度。

这篇不按教科书走。就从一个炉台事故往外扯，扯到单晶叶片、夹杂物、工艺窗口，再扯回一个很土的问题：你买的合金，究竟稳不稳？

炉子边那点浮渣，会骗人

高性能合金材料听着玄，落到车间就是一堆金属锭、返回料、母合金，再加一堆看不见的规矩。镍基高温合金是其中一个大类——基体是镍，往里加铬、钴、钨、钼、铼、铝、钛这些元素，让它在七八百摄氏度甚至上千摄氏度还能扛住。可元素加得再花，里头混进几个非金属小颗粒，疲劳寿命照样塌。

夹杂物是什么？你就想成米饭里的砂。肉眼不一定看得见。它在材料里是个小缺口，应力一来，裂纹就从那儿起。单晶叶片格外敏感——整块零件没有晶界，本来是想让裂纹少一条路，结果一个夹杂物成了现成的起裂点。冤不冤？

真空熔炼、电渣重熔、真空自耗重熔，这些工艺不是摆样子。真空是为了把气体和低熔点杂质抽走，重熔是为了让凝固过程把脏东西往外排。可现场没有一劳永逸。坩埚掉渣、过滤网破、浇注系统没烘透、返回料表面带砂，都能把前功尽弃。

我见过一次很典型的误判。超声检测说某炉子“干净”，结果切片做金相，在枝晶间找到一簇小颗粒。不是检测没用，是取样位置和检测灵敏度有边界。你说气不气人。后来我们把炉前取样改成多点，过滤网每炉必查，坩埚烘烤时间也重新卡死。不是高科技，就是脏活。

单晶不是“没有晶界”四个字就完了

再说单晶叶片。很多人一听单晶，脑子里自动弹出“高级”。说实话，单晶的核心是把晶界这个薄弱环节拿掉。晶界在高温下会滑、会空、会裂。定向凝固让晶粒沿着热流方向长，单晶索性只让一个晶粒长满整块叶片。像种冰糖——温度梯度是手速，抽拉速度是耐心，热流方向歪一点，杂晶就冒出来。

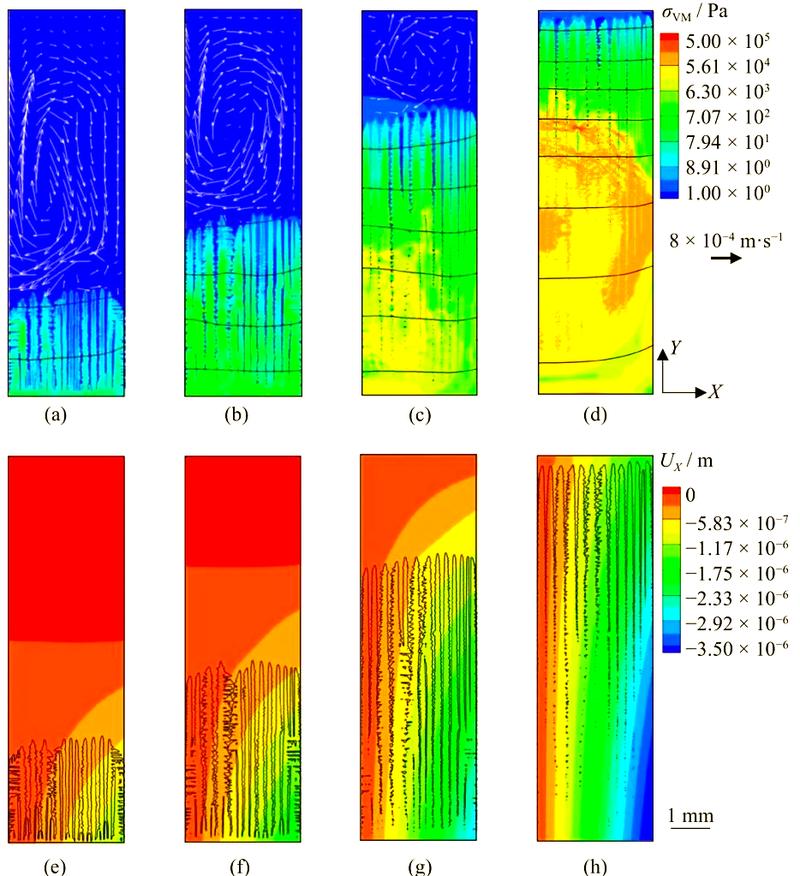

现场哪有那么浪漫。结晶器里温度场稍微不均，叶片缘板处就可能长出雀斑；雀斑是啥？局部成分偏析加上对流不稳，形成一串小晶粒。看着不起眼，疲劳试验一跑就露馅。还有小角度晶界，角度不大，但够让高温蠕变性能掉一截。工艺窗口窄得让人抓狂——拉快了，杂晶；拉慢了，偏析；温度梯度不够，枝晶臂粗得像树根。

所以单晶叶片不是“设计出来”的，是“守出来”的。炉子、模壳、保温毡、冷却水、真空度，哪个环节抖一下，组织就变脸。你跟我说牌号多贵，我只能点头；你跟我说这批叶片小角度晶界全在窗口内，我才敢松口气。

牌号贵就强？ 现场不认这个账

有个常见误解：高性能合金材料就是元素堆料，铼加得多、钨加得猛，性能自然好。真不是这么算。铼能抑制粗大析出相、改善蠕变，但加多了成本飞起，凝固偏析也难管。钨钼能固溶强化，可热加工窗口会变窄。材料是个平衡术，不是火锅蘸料。

还有人说增材制造能替代一切。打印复杂冷却通道确实有优势，可粉末床里的未熔合、球化、粉末空心，都是新坑。热处理一不到位，各向异性能把人折磨疯。再比如涂层，热障涂层能扛氧化和热腐蚀，但它不是创可贴——基体组织烂了，涂层再厚也白搭。

我常被问：导向叶片和涡轮叶片能不能用同一种材料？ 不能这么拍脑袋。导向叶片温度高、热腐蚀重，涡轮叶片要扛离心应力和低周疲劳。工况不同，选材逻辑就不同。高性能合金材料的价值，不在实验室拉伸曲线多漂亮，在批产时批次波动小、检测能兜住、修复有路径。

我见过的坑，和一点不太漂亮的真话

炉前取样别只取表面。返回料别偷懒不抛丸。模壳焙烧曲线别随手改。热处理炉的炉温均匀性，一年不测，你就敢信？ 还有检测——超声、X射线、荧光渗透，各有盲区。别把“没检出”当成“没有”。

成本也得认。单晶叶片废一炉，不是几块钱的事。工艺窗口窄，意味着良率爬坡慢；检测严，意味着交付周期长。可高温部件就是拿命换稳定性。你想省掉一道真空熔炼，后面可能用十次台架试验来还。

说到这儿，我反倒觉得高性能合金材料这行有点像南京的盐水鸭——配方看着简单，火候、老卤、晾坯，差一步味道就飘。材料也一样，牌号是门面，纯净度和组织才是里子。炉子边那层浮渣，真能把整炉叶片拖下水。下次再聊合金，别光问强度多少，先问问：这炉料，干净吗？
