打破冯诺依曼墙：存算一体架构的破局与局限
绕不开的原生瓶颈
冯·诺依曼架构从诞生起，就把存储和计算分成了两个独立模块，靠总线连接。过去七十年，这套架构跑的很好，不管是个人电脑还是服务器，都撑过了多轮技术迭代。直到AI大模型的参数体量冲破了原来的平衡。
当大模型参数突破千亿级别后，每次运算需要搬运的数据量是传统计算机视觉任务的上百倍，分离架构下数据跨总线传输的功耗，甚至已经超过了计算本身消耗的功耗。这就是业内说的内存墙。除此之外，单位算力的功耗已经摸到了硅基芯片的物理极限，再往下堆计算核，功耗高到数据中心的散热系统都扛不住，这就是功耗墙。
冯诺依曼架构内存墙功耗对比图
堆通用算力的路，越走越窄。所有人都在想，能不能把计算和存储整合在一起，让数据不用长途奔波，从根源上减少传输带来的功耗浪费？
两条路线的优劣势博弈
核心思路说起来简单，真落到硬件设计上，分成了完全不同的两个发展方向，业内至今也没有达成统一的最优共识。现在争议最大的两个方向，就是模拟存算路线和数字存算路线。
模拟存算用器件的物理特性直接做计算，最主流的载体是忆阻器，利用不同忆阻器的电导对应神经网络的不同权重，一次电压输入就能完成整个向量矩阵的乘法运算，天然支持高度并行，功耗能降到传统GPU的十分之一不到，单元密度也比传统架构高很多。这个路线刚好匹配当前端侧AI大模型推理的需求：低精度、高并行、对功耗敏感，所以现在很多产学研项目都往这个方向挤。
但缺陷也致命。模拟信号本身容易受干扰，精度最多稳定做到8比特，再往上就会因为干扰出现过大误差，只能满足推理需求，做不了大模型训练——训练需要16比特以上的精度稳定度，现在模拟路线根本顶不住。良率也是绕不开的问题，忆阻器阵列做到几个Gb规模就会出现大量坏单元，纠错需要额外加逻辑电路，省下来的功耗和面积，一半都填了纠错的坑。
数字存算路线走的是另一个方向，它还是用传统数字CMOS工艺制造，把存储单元和计算单元做的更近，甚至在存储单元里嵌入简单的计算逻辑，精度和传统架构完全兼容，不存在精度缺陷，也能适配一定的通用计算需求。但问题是，它的单元密度上不去，功耗降的也有限，本质只是近存计算，没有真的把计算彻底放进存储介质里，对内存墙的缓解只能算是隔靴搔痒，没有触达根源问题。

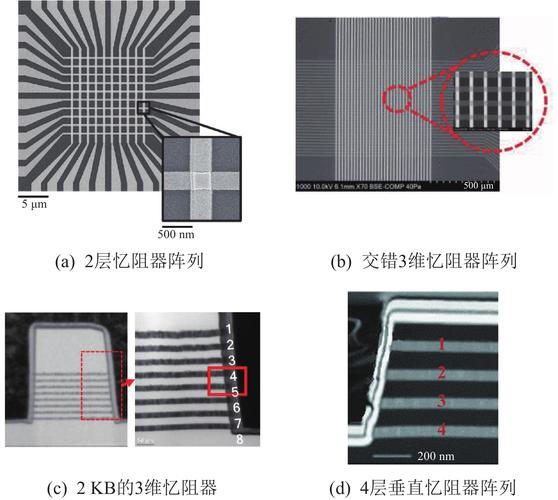

16nm工艺忆阻器存算单元阵列显微图
现在没有哪条路线能做到赢者通吃，只不过是各吃各的场景而已。
落地的边界与隐形的坑
落地的边界与隐形的坑
现在到处都是“颠覆冯诺依曼”的宣传口号，真落到产业落地才知道，应用边界比大多数人说的要清晰的多。
目前能规模化落地的场景，全都是对精度要求不高、算法结构相对固定的端侧低功耗设备。比如智能门锁的人脸比对、监控摄像头的行为识别、智能手表的健康数据监测，这些场景用存算加速核，确实能把设备待机时间从一天拉长到一周，优势实打实能感知到。
反过来看，数据中心的大模型训练，哪怕是云端推理，短期都看不到替代通用GPU的可能。除了精度问题，最大的短板是可编程性不足。现在大部分存算芯片都是针对特定算法定制的，算法换了、模型结构变了，原来的硬件就没法适配，根本改不了。通用GPU能垄断市场这么多年，核心就是它能跑任何算法，软件升级硬件不用换，灵活性差这个硬伤，不是短时间能填上的。
还有长期可靠性的问题，忆阻器的电导会随时间漂移，温度变化也会带来波动，工业场景用个一两年，推理准确率掉两三个点都是正常情况，对稳定性要求高的工业、汽车场景，现在根本不敢用。
说实话，我见过太多PPT上吹的性能优异，流片出来拿特定的小模型测好看的数据，换个真实的7B参数大模型跑，延时直接翻了五倍，功耗也跟着上去了。不过话说回来，技术成熟本来就需要时间，不能因为有未解决的问题就一棍子打死。
现在行业里最现实的路径，不是搞什么全面替代冯诺依曼架构，是异构集成。把存算加速核和传统的CPU、GPU放在同一块芯片上，存算专门负责跑AI的高并行矩阵乘法，剩下的逻辑控制、通用计算还是交给传统架构，双方各干各擅长的事。比如现在很多终端厂商在研的端侧大模型芯片，就是这个思路，把存算核做成AI加速单元的一部分，专门负责低功耗离线推理，体验提升很明显。
至于更远的未来，生态的建设比硬件本身重要一万倍。现在所有的软件栈、所有的编程模型都是针对传统架构做的，要重新做一套完整适配的开发工具链，培养一批熟悉新架构的开发者，没有十年以上根本做不起来。很多人只看到硬件流片的突破，忘了生态才是真正的壁垒。
路还长。别赚了资本的热度，忘了技术本身的节奏。
