磨了十年都没搞定的固态电池界面，才是量产路上的真正拦路虎

上周挤在苏州固态电池展的人堆里，听一个做了8年硫化物电解质的老工程师拍着展台边的样品盒骂——什么能量密度破400Wh/kg都是PPT，固态电池界面没搞定，跑30圈循环内阻翻三倍，吹得再响也上不了量产车。

别不信。我去年见过一个创业团队，拿着号称全固态的电池样品来测试，拆开一看，电解质和正极中间的缝隙大到能塞进去一根头发，循环10圈容量直接掉了40%。

你以为的界面，其实是隔在正负极中间的"隐形墙"

很多人对固态电池的想象还停留在"把液态电解液换成固体"的阶段。错得离谱。

液态电池里，正负极泡在流动性极强的电解液里，锂离子从正极跑到负极，就像在铺了柏油的平路上骑共享单车，哪怕路上有坑洼，液体也能顺着缝隙填满所有接触的地方，哪怕会生成副反应的SEI膜，好歹通路是通的。

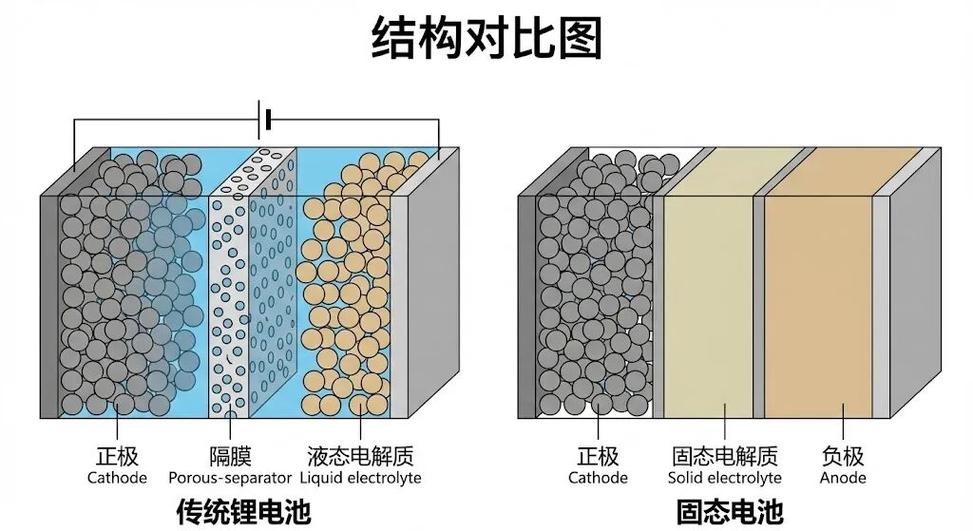

固态电池不一样。两边都是硬邦邦的固体块——一边是涂满了活性物质的正极片，一边是压实的固态电解质层，两块磨砂质感的硬材料对在一起，你猜真正能紧密接触的面积有多少？不到10%。

剩下90%的地方，要么是翘起来的缝隙，要么是沾在表面的杂质，锂离子根本穿不过去。更麻烦的是，充放电的时候正极会膨胀收缩，锂金属负极也会在沉积的时候长出枝晶，本来就没贴紧的界面，没几个循环就直接裂开，内阻蹭蹭往上涨，电池自然就跑不远。

我之前看某高校的公开实验数据，刚组装好的固态电池界面阻抗是52Ω/cm²，充放电10次，直接涨到1240Ω/cm²。

换谁谁不崩溃？

更坑的是，这层界面不是静态的。硫化物电解质碰到高电压的三元正极，表面直接分解出一层根本不导锂离子的死层，就像家里的水管内壁结了厚厚的水垢，水流越流越慢；两种不同电化学势的材料碰在一起，还会在界面两边堆起一层带电的空间电荷层，锂离子想穿过去，得花比平时多三倍的能量。

之前很多团队花大价钱买的高纯度硫化物电解质，本来以为能做出长循环的电池，结果测出来的循环寿命连液态电池的三分之一都不到，问题全出在这层看不见的界面上。

这两年全行业挤破头的技术路线，全是在给界面"打补丁"

说穿了，现在不管是卫蓝、清陶这些国内的玩家，还是QuantumScape、丰田这些海外的团队，核心技术全是围着界面转的。

最容易想到的办法，就是给正极表面涂一层几纳米厚的稳定涂层。比如在三元正极的颗粒表面喷一层薄薄的锂铌氧或者磷酸锂，就像给容易生锈的金属表面喷一层清漆，把硫化物电解质和正极直接隔开，不让它们发生化学反应。别小看这层只有几纳米厚的涂层，涂和不涂，电池的循环寿命能差出五倍。

还有的团队在固态电解质和锂金属负极之间，塞一层薄薄的柔性复合层——比如掺了氟元素的硫化锂和聚合物的混合膜，既可以缓冲锂沉积的时候产生的体积膨胀，让界面始终保持紧密接触，又能引导锂均匀沉积，不让枝晶扎穿电解质。

不过话说回来，现在市面上吹得最凶的半固态电池，本质上也是在给界面打补丁。

说白了就是在固态电解质和电极的接触缝隙里，滴个10%-15%的液态电解液，像给两块磨砂玻璃中间喷一层水雾，瞬间就把接触的缝隙填满，阻抗直接降下来，刚做出来的样品数据特别好看。

但别吹什么半固态是终极方案。那点液态电解液终究是要分解的，用久了还是会在界面上堆起厚厚的副反应层，循环个1000次就开始掉容量。我之前见某车企的技术负责人，说他们的半固态已经解决了界面问题，结果问他液态电解液的占比，支支吾吾说有15%。拉倒吧，那跟传统的液态电池比，也就是把隔膜换薄了点，真到了零下20度的环境，该出的问题一个都不会少。

真正卡脖子的，从来不是材料本身，是没人愿意沉下心磨界面

现在整个行业都在追短平快的项目。资本要的是一年出样品，两年能装车，三年就能上市敲钟。可界面的问题，哪是买几公斤高纯度电解质粉就能解决的？

你得知道电解质表面的杂质含量是多少，得测清楚充放电过程中界面的动态应力有多大，得搞明白每一层改性材料在循环中的结构变化是什么样的，这些东西没有个三五年的基础积累，根本摸不透。

去年中科院物理所的团队发了一篇顶刊论文，他们用原位冷冻电镜看锂金属和硫化物电解质的界面，才发现之前大家在实验室静态条件下测出来的稳定界面，在第一次充电的时候就已经分解了。

之前所有非原位条件下测出来的界面稳定性数据，至少有30%和实际工况下的真实情况对不上。

你说这事儿闹心不？

之前大家花了两三年做的界面改性方案，结果拿到真实的充放电工况下，根本不顶用。就像你在实验室里给墙刷了层防水漆，结果拿到户外经历几场暴雨，才发现漆里掺了太多滑石粉，没几天就掉光了。

很多人说丰田前阵子公布的"2027年量产固态电池，续航1000公里，充电10分钟"是吹牛。其实去翻丰田过去十年的专利就会发现，一半以上的专利都是关于固态电池界面的——他们在正极和硫化物电解质之间做了个几微米厚的梯度过渡层，靠近正极的一侧是高电压稳定的氧化物，靠近电解质的一侧是和硫化物兼容的硫化物，整个层没有明显的界面边界，既不影响锂离子传导，又能把副反应压到最低。

人家不是突然蹦出来的技术，是磨了十几年界面磨出来的。

上周跟一个在丰田做固态电池的华人工程师聊天，他说他们团队为了测界面在-30℃到60℃之间的阻抗变化，连续三个月把设备24小时开着跑，就为了拿到准确的动态数据。换国内很多追风口的团队，哪有这个耐心？大家都想找个捷径，要么抄个别人的涂层配方，要么多加点液态电解液凑个好看的循环数据，赶紧拿融资，赶紧上车，根本没人愿意沉下来磨那层只有几微米厚的界面。

其实固态电池哪有什么黑科技。

大家吹了这么多年的高能量密度，高安全，长循环，本质上就是把那层看不见摸不着的微米级固态电池界面，一点点磨到足够稳定，足够贴合，足够扛得住充放电的折腾。

这事急不得。

你想啊，当年液态电池搞了快30年，才把SEI膜的形成机制摸明白，现在固态电池的界面问题，总不能靠开几次发布会就解决吧？

等哪天大家不再吹什么"充电10分钟续航1000公里"的噱头，愿意沉下来把界面的每一个参数都测准，把每一层改性的结构都搞明白，固态电池真正量产的日子，才真的到了。
