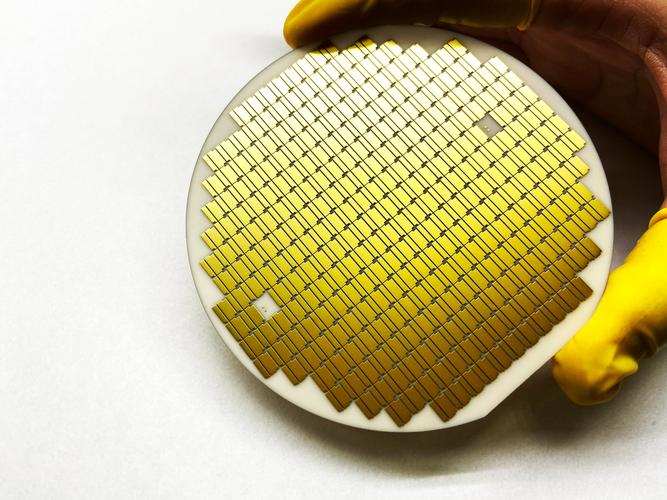

从高温窑火到芯片衬底：陶瓷材料研发的破局与边界

很多人提起陶瓷，第一反应还是餐桌上的碗盘、工艺品店里的花瓶。没人会把这种玩了几千年的材料和最前沿的芯片、新能源绑定在一起。

事实是，现在一半以上的高端先进制造领域，都卡在这么一把陶土烧出来的材料上。

被误解的传统属性

陶瓷的核心优势从来不是便宜好做，是耐高温、耐腐蚀、绝缘性或者导电性可调，硬度是普通钢材的三五倍。这些特性放在今天的极端工况下，没有任何金属或者高分子材料能替代。

很多人对陶瓷的固有印象是“脆”，一碰就碎。这其实是传统日用陶瓷给人的错觉。通过增韧改性的先进结构陶瓷，抗冲击强度已经比普通玻璃高十几倍，能扛得住航空发动机燃烧室一千多度的热震冲击，也能做防弹装甲的插板。

现在最核心的问题，从来不是实验室里调不出符合性能要求的配方，是实验室性能到量产性能的鸿沟。我接触过不少团队，实验室里做出来的指甲盖大小的氮化硅样品，三点弯曲强度能到1200MPa，比很多合金钢都高，结果放大到一吨级的烧结炉，整炉产品能达到这个强度的不到15%。

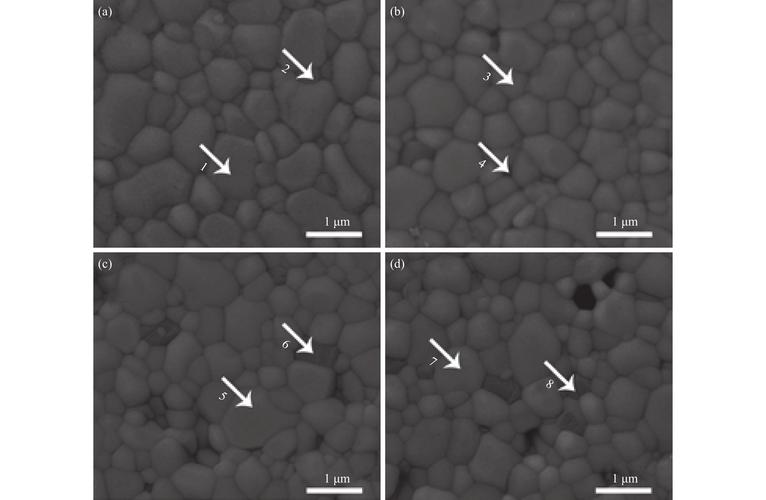

问题出在哪？不是配方错了，是烧结过程的温度场不均匀。哪怕窑炉里不同位置的温差只有二十度，晶粒生长的尺寸差就能超过一倍，强度直接掉三成。这个偏差不是靠控温就能完全解决的，窑炉越大，均匀性越难控制，这是物理规律决定的。

还有一个隐形的问题，是原料纯度的控制。很多性能要求苛刻的功能陶瓷，对杂质的容忍度在ppm级别，差零点几个ppm，介电常数就偏了，放到5G基站里就不能用。国内能批量供应符合要求的高纯陶瓷粉体的厂，掰着手指头数得过来。

当前路线的隐形天花板

现在主流的性能优化路线，无非两类：细晶强化，第二相增韧。每条路都有自己看不到的天花板。

细晶强化的逻辑很简单，晶粒越细，晶界越多，阻碍裂纹扩展的能力越强，强度越高。但这里有个绕不开的矛盾：晶粒越细，比表面积越大，烧结过程中晶粒长大的驱动力就越高，你要控制晶粒不长大，就得降低烧结温度，温度降了，坯体又烧不透，孔隙率降不下来，强度还是上不去。

当晶粒尺寸降到100纳米以下，这个矛盾会呈指数级放大。哪怕只是十摄氏度的偏差，都会让局部晶粒异常长大，直接废掉整炉产品。目前没有任何低成本的工业化方案能解决这个问题，所有的纳米晶陶瓷都还停留在实验室样品阶段。

第二相增韧就是在基体里加入第二相颗粒或者晶须，拉扯住裂纹不让它扩展。这条路已经走了几十年，现在的问题是，外加的第二相很容易团聚，反而引入了先天缺陷，要分散均匀，就得增加多道混料工序，成本直接翻两三倍。比如加碳化硅晶须增韧，晶须本身的价格就是基体粉体的十几倍，做出来的产品只能用在航天这种不计成本的领域，根本没法大规模推广到民用。

现在大火的3D打印成型，听起来很美好，能做任意复杂形状的部件，可实际应用边界非常清晰：只能做承受静载荷、对强度要求不高的部件。为什么？粘结剂排不干净，残留的孔隙在受力的时候就是天然的裂纹源，做个装饰件或者绝缘支架没问题，做承受动载荷的发动机部件，过不了热震试验，用几千小时就裂了。

接下来的破局方向

说实话，现在很多研究都在堆配方，换一种第二相，调一个原料比例，发一篇论文，真正盯着制备过程卡脖子问题的不算多。

目前看最有希望的方向，是原位制备改性，不是外加第二相，是在原料里混入少量前驱体，烧结过程中让它原位生成纳米级的第二相颗粒，均匀长在晶界上，既不会团聚，又能钉住晶界防止晶粒长大，还能拉扯裂纹，一举三得。成本比外加第二相低三成以上，性能还更稳定。

但这个路线也有风险：原位反应对前驱体纯度、烧结温度、气氛的要求极其苛刻，哪怕杂质多了0.01%，生成的第二相就不对，性能直接偏出设计范围。良率控制还是一大难题。

另一个方向是从烧结设备端改，现在已经有厂做出来了分段精确控温的连续烧结炉，能把炉内温差控制在±5℃以内，比原来的均温性提升了一个量级，量产良率直接从不到两成升到了六成多。不过设备投资比原来贵了一倍，很多中小厂拿不出这个钱。

现在的应用趋势很明显，就是结构功能一体化。比如固态电池用的陶瓷电解质，既要满足室温锂离子电导率的要求，又要能承受电池封装的上百兆帕压力，不能裂，还要和正负极不发生化学反应，不能在循环过程中被腐蚀。现在的两条路线各有各的问题：硫化物陶瓷电导率够了，但是对水汽极其敏感，生产车间的湿度要控制在0.1ppm以下，生产成本根本降不下来；氧化物陶瓷化学稳定性好，成本低，但是室温电导率比硫化物低三个数量级，满足不了车规电池的要求。目前还在找中间的平衡点。

前两年去苏南一个转做先进陶瓷的老厂，老板原来做了三十年日用陶瓷，赚的钱全砸进去了，现在中试线跑了两年，良率还是卡在一半上不去，说话的时候烟一根接一根，说不知道能不能熬到量产那天。挺唏嘘的。

不过话说回来，十年前我们连高纯粉体都做不出来，现在已经能批量给部分领域供货了，进步其实不算慢。这种卡脖子的基础材料，急不来，得慢慢磨。对吧。
