看穿材料的“透骨镜”：你不知道的材料表征技术
上个月0923去南京开产学研对接会，走廊里碰到个做锂电的老板拽着我抽烟，眉头皱得能拧出水。
他说花了大半年调出来的磷酸锰铁锂配方，实验室小试循环数据漂亮得能发顶刊，放大到百公斤级，容量掉得飞快。前后送出去做了快十万块的测试，拿到一堆表征报告，都说晶体结构没问题，杂质含量达标，就是找不到根因。
这不就是绝大多数做材料研发的人，都碰到过的憋屈事？大家嘴里天天说材料表征技术，大部分人对它的认知，还停留在“送样交钱等报告”，根本不知道这行的水有多深。
高温陶瓷开裂失效元素分布表征图
锂电原位XPS测试装置实物图
这些坑，都是踩过才长记性
做了十几年表征相关的工作，我见过太多错把表征结果当真理的例子，踩过的坑能绕实验室三圈，挑几个最常见的说说。
第一个坑，就是取样错误，这也是最容易被忽略，影响最大的坑。你做了一百公斤材料，取样的时候从袋子开口处舀了一勺，测出来什么问题都没有，其实袋子底部的材料早就受潮结块变质了，这个结果有什么用？我之前带过一个学生，做二维材料剥离，每次测结果都不一样，今天出好数据明天出坏数据，折腾了一个月，最后发现是他制样的时候，滴涂溶液的速度不对，有的片子材料堆了好几层，有的片子几乎没有材料，完全是取样制样的问题，和材料本身半毛钱关系没有。
第二个坑，过度解读数据。很多人找表征，就是为了凑自己想要的结果，对不上的就扔掉，信噪比都不够的小峰，硬说成是新发现的物相；电子束打坏样品出来的奇怪形貌，非说是材料本身的特殊结构。上次开会还听到一个老师说，学生为了发论文，把金标的颗粒当成自己合成的新相，改了半年课题才发现，笑到我咖啡都喷出来。
第三个坑，迷信高分辨率。越高分辨率越厉害？不对，高倍数的视野就只有针尖那么大，你看到的几个原子，根本代表不了整批材料的状态。就像你要统计一个城市的人口年龄分布，你只查了一个小区三户人家的数据，能准吗？正确的做法永远是先低倍数大视野扫一遍，摸清整体分布，再找典型区域局部放大，上来就开最高倍，和盲人摸象没区别。
不过话说回来，哪怕你选对了方法，取对了样，也得承认材料表征技术有它的边界。它不是万能的，不能指望测一次就能把所有问题都解决，很多时候得好几种技术互相印证，用XRD看结构，用XPS看表面价态，用原位表征看动态变化，把这些信息拼起来，才能接近真相。
那个南京的老板后来调整了烧结工序的氧分压，再做原位表征，表面锰溶解的问题直接降了七成，循环寿命达标了，前几天给我发微信说中试线过了，要寄一只南京盐水鸭给我，我还等着呢。
其实做材料这么久，最大的感受就是，材料表征技术本质上就是我们的眼睛，帮我们看穿肉眼看不到的微观世界。但眼睛能不能看对，最终还是靠用的人脑子清楚，不追风口，不凑数据，实事求是找问题，才不浪费那一堆测试费，也不浪费自己熬的那些夜。
我们为什么要“看”材料？这真不是废话

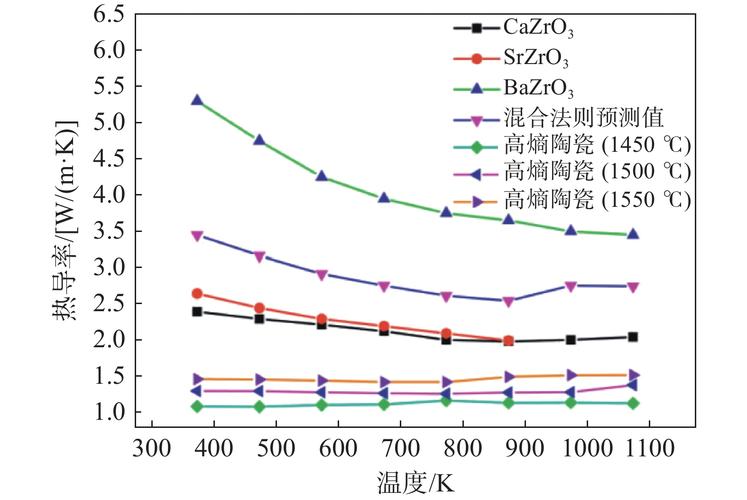

做材料的都听过一句话，结构决定性能。宏观的性能你能摸得着测得到，一块钢强度够不够，一块锂电容量高不高，一测就知道，但为什么会好为什么会坏，你得往微观找原因。 肉眼的分辨率最多也就零点一毫米，而材料的核心结构，往往在微米、纳米甚至原子级别。说白了，材料表征技术就是给材料做全套体检，从宏观的尺寸形貌，到微米级的晶粒分布，再到原子级的排布，从静态的成分结构，到动态工作下的变化，全靠这些技术帮我们“看见”。 很多人觉得，不就是测试吗？有钱买设备就行。真不是。我之前见过一个做高温陶瓷的客户，烧出来的大件总是无缘无故开裂，换了三次原料调了五次工艺，折腾了大半年还是不行，送样测了XRD说结构没问题，最后还是用辉光放电质谱测了整个截面的元素分布，才发现原料里带的万分之几的钠杂质，烧结的时候往晶界偏聚，把晶界强度拉低了一半。 这点杂质，普通表征根本扫不出来。选不对方法，花多少钱都是白费。高温陶瓷开裂失效元素分布表征图
别迷信高端设备，选对才是真的有用

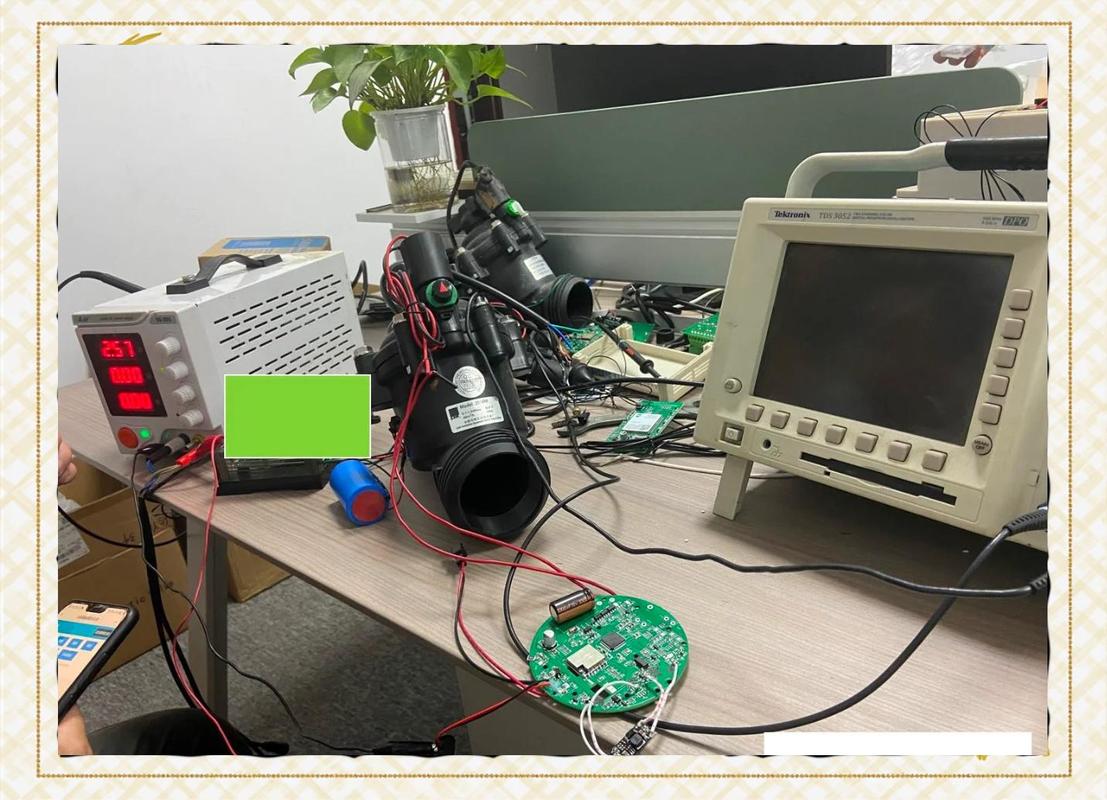

这几年圈子里刮起一股歪风，拼了命买最贵的设备，几千万一台的球差校正电镜，同步辐射线位，抢着排队测，仿佛不用高端设备做出来的结果，就不够上档次。 说实话，这完全是本末倒置。 我给你说点人话，翻译一下常用的表征到底能干什么：XRD也就是X射线衍射，说白了就是给晶体拍X光，看看结晶对不对，有没有杂相，晶粒多大，普通的物相鉴定，几百块就搞定，根本不用上电镜。BET比表面积测试，就是帮你算材料的总表面积和孔径分布，做催化、吸附、多孔材料，这个就够用，上来就拍电镜，你能算出总表面积才算见鬼。 透射电镜TEM能看到纳米级的形貌，能拍原子排布，确实厉害，但你要是测一块钢里的毫米级夹杂物，整个视野装都装不下，拍了有什么用？ 回到那个南京碰到的锂电老板，他一开始犯的错，就是只做了静态离线表征。什么意思？就是把材料做好，拿出来磨碎压片测试，这个时候材料还没经历充放电反应，当然看不到问题。我当时建议他去做原位XPS，就是在电池正常充放电的工作状态下，实时测材料表面的元素价态变化，一做就露馅了。 放大生产的时候，烧结窑的氧分压没控制住，比小试的时候低了两个点，材料表面的三价锰不稳定，一充放电就直接溶解到电解液里，容量当然掉得快。这个问题，你离线测一万次也看不到。锂电原位XPS测试装置实物图
这些坑，都是踩过才长记性
这些坑，都是踩过才长记性
做了十几年表征相关的工作，我见过太多错把表征结果当真理的例子，踩过的坑能绕实验室三圈，挑几个最常见的说说。
第一个坑，就是取样错误，这也是最容易被忽略，影响最大的坑。你做了一百公斤材料，取样的时候从袋子开口处舀了一勺，测出来什么问题都没有，其实袋子底部的材料早就受潮结块变质了，这个结果有什么用？我之前带过一个学生，做二维材料剥离，每次测结果都不一样，今天出好数据明天出坏数据，折腾了一个月，最后发现是他制样的时候，滴涂溶液的速度不对，有的片子材料堆了好几层，有的片子几乎没有材料，完全是取样制样的问题，和材料本身半毛钱关系没有。
第二个坑，过度解读数据。很多人找表征，就是为了凑自己想要的结果，对不上的就扔掉，信噪比都不够的小峰，硬说成是新发现的物相；电子束打坏样品出来的奇怪形貌，非说是材料本身的特殊结构。上次开会还听到一个老师说，学生为了发论文，把金标的颗粒当成自己合成的新相，改了半年课题才发现，笑到我咖啡都喷出来。
第三个坑，迷信高分辨率。越高分辨率越厉害？不对，高倍数的视野就只有针尖那么大，你看到的几个原子，根本代表不了整批材料的状态。就像你要统计一个城市的人口年龄分布，你只查了一个小区三户人家的数据，能准吗？正确的做法永远是先低倍数大视野扫一遍，摸清整体分布，再找典型区域局部放大，上来就开最高倍，和盲人摸象没区别。
不过话说回来，哪怕你选对了方法，取对了样，也得承认材料表征技术有它的边界。它不是万能的，不能指望测一次就能把所有问题都解决，很多时候得好几种技术互相印证，用XRD看结构，用XPS看表面价态，用原位表征看动态变化，把这些信息拼起来，才能接近真相。
那个南京的老板后来调整了烧结工序的氧分压，再做原位表征，表面锰溶解的问题直接降了七成，循环寿命达标了，前几天给我发微信说中试线过了，要寄一只南京盐水鸭给我，我还等着呢。
其实做材料这么久，最大的感受就是，材料表征技术本质上就是我们的眼睛，帮我们看穿肉眼看不到的微观世界。但眼睛能不能看对，最终还是靠用的人脑子清楚，不追风口，不凑数据，实事求是找问题，才不浪费那一堆测试费，也不浪费自己熬的那些夜。
