光学检测技术：为什么它悄悄成为制造业的隐形顶流？

上个月跑东莞的消费电子代工厂做调研，路过SMT生产线的时候，我特意停下来看了五分钟。不是看那些飞转的贴片机，是看生产线末端那台安安静静的方盒子。那就是一套在线光学检测设备。 没人围着它夸，也很少有行业峰会把它摆C位，但整条线的良品率，全攥在它手里。

以前靠人眼，现在光学检测接了多少要命的活

早十年，这个工位坐的是七个二十出头的小姑娘，每人面前一个放大镜，一天八个小时盯着焊好的电路板看，找虚焊、漏焊、错件。 干满一年，一半人得滴人工泪液。漏检率还稳在3%以上，碰上赶订单的时候，能冲到5%。 现在呢？这台设备一秒扫12块板，漏检率不到0.1%。连人眼根本看不见的0.05毫米的锡渣，它都能给你标出来。 消费电子焊点在线光学检测设备工作场景 说实话，我第一次知道光学检测能做这么多事的时候，挺惊讶的。 大到新能源汽车的动力电池极片，小到耳机充电盒的注塑毛边，透明手机壳的合模线，全靠它检。 去年动力电池扩产潮的时候，光学检测设备的订单排到了半年后，为什么？极片上的针孔只要大过2微米，就是安全隐患，人眼根本看不见，全得靠光学检测卡第一道关。 甚至航空发动机的涡轮叶片，上面几百个不到1毫米的气膜孔，位置偏个几丝就会影响叶片寿命，原来靠三坐标测量，一个叶片测大半天，现在靠光学扫描，十几分钟搞定，精度还更高。

现在的光学检测技术，早就不是你认识的老样子

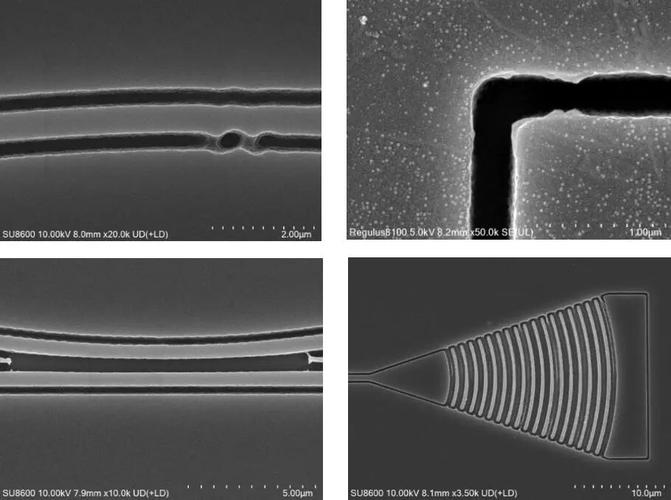

很多人对光学检测的印象还停留在「拍个照比对比对模板」，那是十年前的老黄历了。 现在主流的高端检测，用的都是结构光3D成像配合端侧深度学习算法，别说平面缺陷，高低落差不到1微米的凹凸，不规则曲面的隐裂，它都能给你测的明明白白。 上个月刷学术预印本，看到清华精密仪器系的团队发了新成果，把超分辨光学成像和非线性相位矫正结合，用到了半导体晶圆的缺陷检测上，能把传统光学检测的分辨率再提三倍，原来测不出来的深埋在晶圆表层下的纳米级缺陷，现在直接就能成像。 这对现在的先进制程来说，太重要了。 半导体晶圆缺陷光学检测显微镜实拍 不过话说回来，这块硬骨头啃起来真不容易。 早十年，国内高端光学检测设备市场，九成以上都是进口的，一台12英寸晶圆的光学缺陷检测设备，进口报价要大几百万，还得排队等，出了问题维修工程师半年才来一次，脾气大得很。 现在呢？国内已经有三家厂商拿出了自主研发的12英寸晶圆检测设备，已经送进头部晶圆厂量产测试了，性能对标进口设备，价格直接砍半，还能按需改参数，随叫随到修。 就冲这点，真的值得点个赞。

光学检测技术接下来，还要啃哪些硬骨头

光学检测技术接下来，还要啃哪些硬骨头 现在制造业往高端走，对检测的要求越来越刁钻。 就说折叠屏，现在主流折叠屏能折几十万次，但折完之后，内部铰链附近的PI膜会产生几微米的微裂纹，这种裂纹不破坏外观，但是用半年就会开裂，怎么在线检测不拖产能？ 现在江南大学的科研团队已经做出来了基于瞬态拉曼的光学检测技术，不用拆屏，不用接触，一秒就能扫出来整个屏幕的微裂纹分布，精度能到1微米，完全不影响生产线速度。 还有新能源汽车的IGBT芯片，里面的焊接气泡，只要超过10微米就会影响寿命，原来用X光检测，成本高速度慢，现在用红外光学相干断层扫描改的检测技术，速度快了十倍，成本降了三分之二。 甚至现在生物医疗领域，光学检测技术也在抢滩。现在热门的消化道早癌筛查，光学相干断层扫描OCT就是光学检测的一种，能不用开刀，不用活检，直接看到消化道黏膜下十几毫米的病变，灵敏度比传统活检高15%，对病人来说，遭的罪少太多了。 很多人现在就盯着大模型、盯着热点赛道涨涨跌跌，没人愿意提这种闷声赚辛苦钱的基础技术。 但你想想，没有精度够的检测，你芯片做的再小，良品率上不去，成本降不下来，怎么卖？没有稳定的在线检测，动力电池一天生产几十万个，靠人检根本赶不上，出一个问题就是人命关天的事。 上次碰到一个干了三十年光学检测的老工程师，他跟我说，我们干的就是给产品「把把脉」的活，不求有名，只求不能漏过一个坏的，也不能错杀一个好的。 这句话我记到现在。真的，所有卡脖子的突破，从来都不是什么惊天动地的一跃，都是这么一个一个不起眼的技术，慢慢啃，慢慢磨，啃出来的。 下次你再看新闻说中国制造业又突破了什么高端产品，别忘了，背后一定有一台安安静静的光学检测设备，在给它把关。
