把工艺窗口前置：可制造性设计的边界与反例

一块六层板在试产线上连续立碑。评审记录里，DFM一栏写着‘已检查’。问题不在检查，而在检查发生得太晚。

可制造性设计常被理解成一张检查表。这个理解有偏差。检查表只能回答‘像不像已知的坏设计’，却很难回答‘这个设计在现有设备、材料、批次和节拍下有没有足够的工艺窗口’。可制造性设计的核心，不是把图纸改得更保守，而是把设计变量与工艺窗口的耦合关系提前暴露。

晚了一步，成本就开始跳。

规则不是清单，是窗口

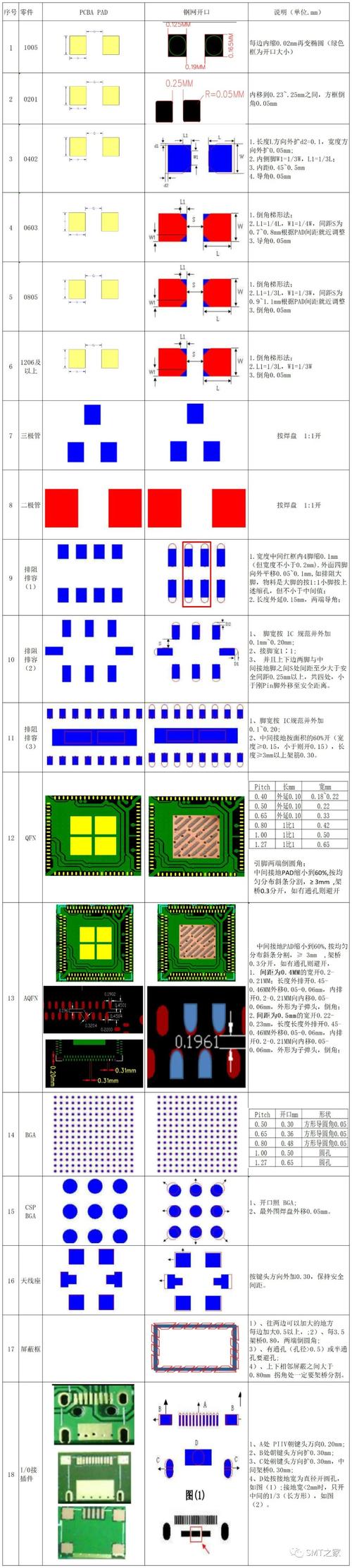

电子装联里的焊盘、钢网开窗、元件间距，注塑件里的壁厚、拔模斜度、浇口位置，机械装配里的公差链和基准选择，表面上看是尺寸问题，实质都是工艺能力问题。规则库如果只写成‘最小间距不小于多少’，它传递的信息很有限。更有用的表达是：在某类设备、某类材料、某个批量区间下，缺陷率低于阈值的设计空间有多大。

这就是工艺窗口。设计变量落在窗口内部，制造过程有容错；落在边缘，试产靠调机；落在外部，良率靠运气。DFM规则应当是这个窗口的统计投影，而不是工程师凭经验拍下的数字。

举例。0201元件焊盘间距、钢网厚度和回流曲线之间存在耦合。焊盘放大有时能改善润湿，却可能增加桥连；钢网减薄能缓解锡珠，却可能带来少锡。注塑壁厚增加能提升充填，却会拉长冷却时间并放大缩痕风险。局部参数的‘更安全’，在系统层面未必安全。

规则还会漂移。同一套PCBA文件，在不同SMT线、不同锡膏批次、不同环境湿度下，窗口并不完全重合。供应商能力矩阵如果不进入设计约束，规则库就会变成一张脱离产线的理想表。说实话，很多DFM评审像签字仪式，原因就在这里：评审者拿到的不是能力数据，而是一份静态清单。

评审桌上的权力结构

DFM评审晚，是组织问题，不只是工具问题。设计端KPI常压在进度和功能上，制造端KPI压在良率和交付上。两边都合理，但变更成本曲线不站在同一侧。越往后，改一个焊盘、一个壁厚、一个公差，牵动的模具、治具、验证和认证就越多。

于是评审桌上容易出现两种极端。一种是把DFM当成制造端的事后挑错，设计端被动改图；另一种是制造端过度收紧规则，设计端被迫接受冗余约束。前者让问题反复出现，后者让成本悄悄上升。都不理想。

更麻烦的是规则冲突。最小间距、拼板利用率、散热铜箔、阻抗控制、安规爬电距离，这些约束可能互相拉扯。一个尺寸满足A规则，却逼近B规则的边界。此时需要的是分层规则：硬规则不可突破，软规则按场景权衡，条件规则绑定供应商和设备。把所有规则都写成硬约束，设计空间会被压得很窄；把所有规则都写成推荐，评审又会失去约束力。

应用边界也要说清楚。高混合小批量场景下，DFM规则迁移的收益会下降，因为产线频繁换型，窗口本身不稳定；大批量、供应链固定的场景，规则沉淀的收益更明显。前沿工艺的规则往往滞后，拿旧规则约束新工艺，可能把创新挡在门外。反例并不少见：为降低桥连风险过度放大焊盘，结果改变了润湿平衡；为减少缩痕盲目加厚壁厚，冷却周期和翘曲反而恶化；为保险收紧公差链，加工成本上升，装配干涉却没有消失。

把试产数据变成设计约束

落地路径不是再买一套检查工具。工具能抓明显违规，但抓不住窗口边缘的耦合风险。更现实的做法，是把工艺能力数据、试产缺陷图谱和设计变更记录连成闭环。

规则分层之后，需要建立工艺能力矩阵：设备精度、材料批次、环境条件、批量区间、历史缺陷率。规则版本要和矩阵版本绑定，否则供应商换线后，旧规则会失效。仿真可以用，但要清楚边界。回流焊热仿真、注塑模流分析、装配公差蒙特卡洛，能缩小试错范围，却不能替代试产验证。材料批次波动、设备磨损、操作差异，这些不会被模型完整捕获。

试产数据回写规则，是关键一步。缺陷不是只用来救火，而要转成设计约束的修正项。某个焊盘开窗在特定钢网厚度下反复桥连，规则库就应记录条件；某个壁厚在特定材料下缩痕超标，规则就应标注边界。没有回写，DFM就停留在评审意见层面；有了回写，它才变成可复用的设计知识。

验证指标也要避免单一化。只看直通率，可能忽略返修成本和周期；只看DPPM，可能忽略试产阶段的调机时间。更合理的组合是：一次通过率、DPPM、返修率、NPI周期、质量成本。指标之间会打架，这很正常。关键是让权衡显性化，而不是把矛盾藏到量产后。

别急着上模型。AI辅助DFM听起来热闹，但训练数据如果只来自单一产线，推荐结果会带偏差；代理模型如果缺乏不确定性量化，设计端很难判断推荐值是硬约束还是经验猜测。黑箱推荐进入评审流程，容易制造新的签字仪式。可解释的规则、可追溯的数据、可回滚的版本，比一个漂亮的推荐分数更重要。

趋势上，工艺窗口正在数字化，设计端和工艺端的协同会更早发生。规则库会从静态文档转向带条件的知识图谱，试产数据会反向约束设计空间。但边界仍在：可制造性设计不能替代工艺开发，不能消除材料波动，也不能把良率责任全部压给图纸。它能做的是，把那些原本要在产线上暴露的矛盾，提前放到设计桌上。

图纸上的每个尺寸，都在向产线传递一个概率。
