微纳制造技术：别再只盯着光刻机吹，你每天用的东西全靠它托底

上周跟中科院微纳所的哥们撸串，他掏出个指甲盖大的芯片往我手里塞，说这玩意儿上面刻了120亿个晶体管，每个比新冠病毒还小三分之一。我当时就把手里的烤腰子掉桌上了。

以前总觉得微纳制造技术是飘在天上的概念，离普通人的生活十万八千里，直到那天我捏着那个薄得像片薯片的芯片才反应过来——你早上刷的手机，上班坐的电梯，甚至楼下便利店卖的自动测温枪，全是这技术堆出来的。

别被光刻机的新闻骗了，微纳制造远不止造芯片

打开短视频平台搜微纳制造，十个视频有九个在扯ASML的EUV光刻机，好像离了那台卖几亿美元的机器，咱们就啥也干不了。扯啥呢。

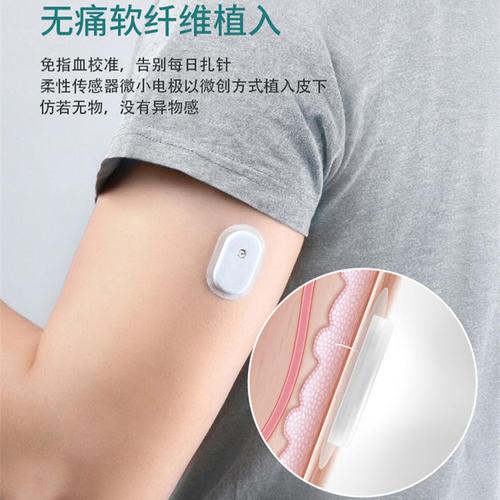

微纳制造的核心，从来不是某一台特定的设备，而是"能在微米甚至纳米尺度上，精准做出你想要的结构"的能力。就拿现在临床在用的连续血糖监测仪来说，它上面的微流道直径只有15微米，比你头发丝的直径还细一半，能直接扎进皮下组织，不会触发人体的排异反应，24小时实时监测血糖浓度，给糖尿病人省了多少扎手指的罪。

还有去年清华团队搞的那款柔性触觉传感器，贴在机械臂的手指上，能精准分辨出A4纸的纤维纹理，甚至能摸出一根落在平面上的头发。这东西的核心是上面的电极阵列，线宽只有2微米，整个传感器薄到能随便揉成一团，展开之后性能一点不变。

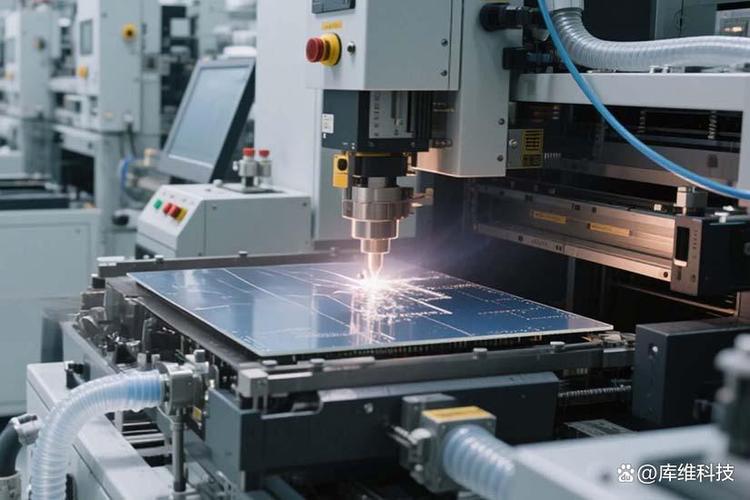

说回国内的进展，别总觉得我们啥都不行。华中科大去年搞的那款无掩膜激光直写设备，能直接在12寸硅片上"写"出线宽10纳米的结构，根本不用做那种贵到离谱的高精度掩膜版，小批量打样的成本直接砍了90%，现在已经给国内几十家MEMS厂商供货了。

你根本想不到这技术已经渗到你生活的哪个角落

真的。太离谱了。

你现在用的手机为什么解锁那么快？以前的电容式指纹识别，要等手指的电容信号传到传感器上，反应慢半拍，现在的屏下光学指纹，下面铺了一层微纳光学导光结构，能把你指纹的纹路精准投射到图像传感器上，准确率比老款高30%，解锁速度快到你手指刚碰到屏幕就已经开了。这层导光结构是用纳米压印做的，一张A4大小的模板，能压出几百万个一模一样的微结构，单颗手机的结构成本不到1毛钱。

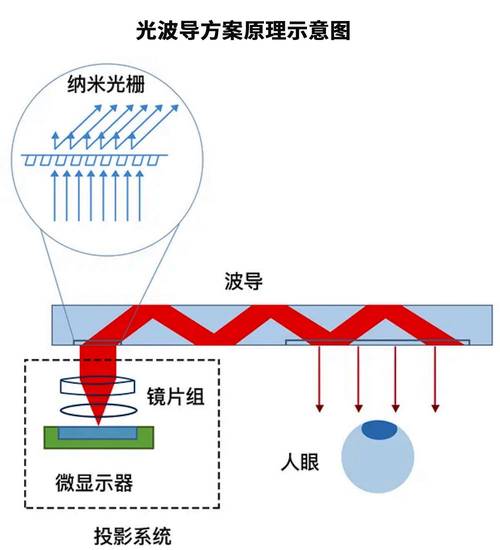

还有现在实验室里已经在测试的智能隐形眼镜，表面做了一层微纳导光光栅，能把导航、消息提醒的信息直接投射到你的视网膜上，你不用低头看手机，就能知道前面的路口该往哪转。

我上个月接了个美妆客户的咨询，他们家新出的那款持妆8小时的粉底液，里面加了直径100纳米的多孔硅颗粒，这些微小的孔隙能把脸上冒出来的油光全吸进去，不会泛油光，算下来每瓶粉底液的成本只比普通款贵了2毛钱。

甚至你现在戴的N95口罩，里面的熔喷布纤维孔径就是微纳尺度的，能过滤掉95%以上的气溶胶颗粒。你看，哪有什么高大上的黑科技，全是落地到柴米油盐里的实用玩意儿。

现在卡脖子的根本不是"造不出来"，是"造得不够便宜"

很多人聊起微纳制造的短板，总说我们造不出EUV光刻机，所以做不了最先进的3纳米芯片。这话对，但不全对。

真正卡脖子的核心，是工艺的稳定性。就拿刻蚀工艺来说，你要在硅片上做1000个一模一样的微结构，第一个的线宽是10纳米，第100个飘到12纳米，第1000个又缩到8纳米，那整个芯片的性能就全乱了，良率上不去，成本自然降不下来。良率稳定性这东西，不是靠买几台顶级设备就能解决的，是要靠成千上万次的工艺调试，一点点攒出来的经验。

去年MIT的团队发了个新的原子层沉积工艺，能在常温下给微结构镀上一层只有0.1纳米厚的氧化铝薄膜，以前的老工艺要在300度的高温下才能完成镀膜，现在常温就能做，对那些不耐高温的柔性传感器、柔性电池太友好了。我上个月跟苏州产业园的几个初创团队聊，他们已经在跟进这套工艺了，预计明年就能出量产设备，比国外的同类设备便宜一半还多。

说实话，前两年去苏州纳米城调研，看到好多小公司的车间里，堆着从国外淘来的二手加工设备，几个刚毕业的博士带着两三个师弟，天天泡在无尘车间里调参数，就为了把某一步工艺的成本降个1%。真的挺不容易的。别总听网上吹什么弯道超车，哪有那么多弯道，都是一步一步磨出来的。

我认识个在微纳加工车间待了15年的老工程师，他拿个加工好的样品往显微镜下一放，扫一眼就知道是哪一步的等离子体刻蚀时间多了2秒，换个刚毕业的学生，盯着屏幕看半小时都找不出问题。这种对细节的敏感度，是现在的AI根本学不会的。

你现在手里攥着的那个重量不到200克的手机，里面藏着的所有精密结构，从摄像头的微透镜阵列到电池表面的纳米级涂层，没有一个离得开微纳制造技术的长期积累，只是这些东西太小了，小到你根本注意不到它们的存在。

哪有什么凭空出现的科技进步啊。不过是一群人，在比头发丝细万倍的尺度上，一点一点把路铺出来而已。
