读懂测试性设计：被严重低估的产品成本杀手

你做硬件量产栽过跟头吗？ 大概率，栽过。 上个月跟某车企的硬件研发负责人吃饭，他拍着桌子吐槽，新上市的智能座舱主板，产线良率卡到82%死活上不去，拆开来查，核心SoC的测试点被散热片牢牢挡住了，要测就得拆散热，拆完焊盘就废，每测一个废一个，批量根本没法测，最后只能改板，延期三个月，错过了车市旺季，亏了小一个亿。 量产阶段80%的测试成本，其实在原理图画完就定了。这里说的就是测试性设计——很多人听着耳熟，真落到设计环节，直接就忘到后脑勺。

为什么说九成硬件开发者都吃过测试性设计的亏

说实话，很多人对测试的理解还停留在「开发完找bug」，反正功能对了就行，测试是生产环节的事，跟我画图的有啥关系？ 大错特错。 测试性设计的核心，从一开始就是：在设计阶段就给测试留好路，让你的产品能方便、快速、低成本地测出好坏，而不是等做出来了再想着怎么测。 我见过太多个案：消费类TWS耳机的PCB，为了做薄把测试点全砍了，量产的时候只能测成品功能，某个电阻虚焊根本测不出来，流到市场上十分之一售后，亏到老板把采购开了也没用。还有工业控制器项目，核心总线测试点没引出，要测就得写整套上位机程序，光测试设备就花了几十万，还卡节拍，一天测不了几百台。 智能座舱主板隐藏测试点缺陷实拍 这几年产品越做越集成，越做越小，动不动就是高密度BGA，叠层PCB，很多为了省空间，直接把需要测试的节点藏在了结构件、屏蔽罩、散热片下面，看起来完美，一到量产直接卡壳。 钱，就这么打水漂了。

测试性设计不是玄学，三个核心原则就能落地

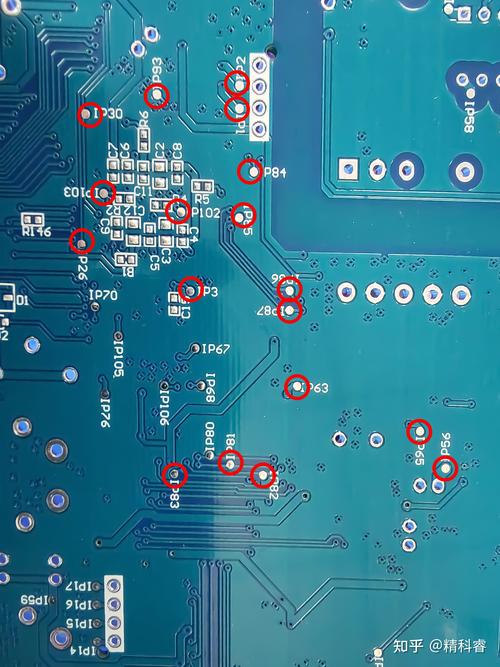

很多人觉得测试性设计是大公司才玩的东西，小公司没那个精力。其实根本不是，记住三个原则，画原理图的时候多花十分钟就能搞定大半。 第一个，可访问性。所有需要测试的节点，必须留可接触的测试点，别藏。核心电源、输入输出接口、通信总线、芯片的关键引脚，该留就留，别心疼那点PCB空间，一个测试点才多大？几分钱的成本，换你后续少亏几万，血赚。 第二个，可控制性。测试的时候能单独隔离出你要测的模块，不用整机跑起来。比如你做智能手表，有蓝牙、屏幕、传感器三个模块，测试的时候能不能单独给蓝牙模块供电？能的话，一下子就能定位是蓝牙坏了还是别的地方坏了，不用整机开机跑半小时流程，批量生产的时候，省出来的就是产能就是钱。 第三个，可观察性。需要测的信号能直接测出来，不用绕好几个芯片转一圈。比如AD采样的输出，你直接引个测试点出来，万用表一搭就能读数，不用绕主控再读出来，省了多少测试程序的开发时间？ PCB板标准可测试测试点布局示例 就这三条，都是一句话就能说透的事，可惜太多人画板子的时候就是嫌麻烦，不肯多走这一步。

芯片涨价潮里，测试性设计才是最香的降本杀招

芯片涨价潮里，测试性设计才是最香的降本杀招 这两年什么行情？大家都清楚。车规芯片缺货的时候，一片核心芯片涨个三五倍都是常事，之前几块钱的芯片，现在卖到几十上百，返工一块板子的成本，早就是十年前的十几倍了。 很多老板天天盯着BOM表砍成本，几毛钱的电阻都要换供应商砍一毛钱，却对测试性设计这点投入抠抠搜搜。你改个布局留几个测试点才加几毛钱成本？一块板子废了就是几百上千的芯片钱，哪个轻哪个重？ 之前看过国内头部安防厂商的内部统计，导入标准化的测试性设计流程之后，产线单台测试时间缩短了47%，不良返修率降了32%，整体生产成本直接降了12个百分点。一条年产能百万台的生产线，这就是大几千万的纯利润啊。 对吧？现在AIoT爆发，随便一个智能设备就有七八颗核心芯片，任何一颗出问题，整台设备就是废的，没有测试性设计，你根本没法快速筛选出不良，流到客户端，售后成本直接能把一个小厂拖垮。 不过话说回来，也不能过度设计。不是说所有节点都要留测试点，像那种不怎么出问题的无源电阻电容，本来故障率就万分之一，完全可以不用留，根据部件的故障率、对整机的影响来安排，平衡成本和测试需求就好。 真的，做硬件量产的，别再拿测试不当设计了。多少项目，功能全过了样，就是死在量产测试这一步，前期省了那点功夫，后期十倍百倍给你吐出来。测试性设计从来不是什么高大上的学术概念，就是帮你省钱、帮你抢时间的实招而已。
