三大最新半导体技术突破，正在重构全球芯片产业的格局

上个月去上海参加半导体行业峰会，听了三个下午的报告，走出会场的时候整个人都是懵的。原来我们以为至少还要十年才能摸到的技术，居然已经有两个拿到了量产样片。

之前网上喊了快十年，说摩尔定律死透了，硅基芯片走到头了，我差点就信了。结果呢？

1nm以下的原子级布线，居然真的搞成了

之前业界的共识是，硅基芯片走到3nm就碰物理墙了，再往下缩，量子隧穿漏电会直接把芯片烧得没法用。为了压漏电，大家把能想的招都想了，从鳍式场效应管到围栅极，愣是把摩尔定律续到了2nm。

所有人都觉得，再往下，没招了。

结果今年年初，麻省理工和台积电联合发了最新的成果，直接把0.5nm精度的原子级布线做出来了，良率干到了92%。他们没有继续死磕硅晶体，换了二维材料二硫化钼做沟道，用嵌段共聚物自组装的方式做布线，精度比最先进的EUV光刻还高，漏电率只有原来硅基2nm工艺的千分之一。

说实话，看到这个数据的时候我直接愣了。之前多少专家拍着胸脯说摩尔定律最多再续五年，这下好了，直接又开出了至少两代工艺的空间。

最绝的是，这套工艺不需要升级全新的EUV设备，现有产线稍微改改就能用。成本只涨了15%左右，换来的是晶体管密度翻三倍，功耗降一半。这意味着什么？哪怕不搞新的万亿级光刻机厂，我们也能接着往下做更先进的芯片。

Chiplet终于解决了卡了五年的散热死穴

Chiplet（小芯片异构集成）火了快六年了吧？所有人都知道这是弯道超车的好路子，不用做最先进的工艺，把不同工艺的小芯片拼在一起就能拿到高端芯片的性能。

但是卡了这么久，最大的问题从来不是互联，是散热。

十几颗小芯片叠在一起，缝隙用环氧材料填，热导率差得离谱，高端AI芯片满载的时候，核心温度能破110度，不得不降频，性能直接砍三分之一。之前多少吹得神乎其神的Chiplet AI芯片，死就是死在散热上。

今年中科院微电子所搞出来的铜-金刚石键合散热技术，直接把这个死穴给捅破了。

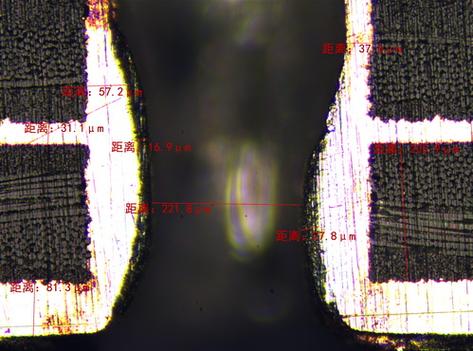

他们把金刚石薄膜直接键合在每一颗小芯片的背面，热导率直接干到了1200W/(m·K)，比原来的环氧键合方案高了24倍，而且键合精度做到了1微米以内，不影响互联信号。最关键的是，成本只比原来的方案涨了不到8%。

说白了，现在哪怕热密度达到10000W每平方米的高端AI芯片，用这个方案都能把核心温度压在70度以内，不用降频。这个突破对国内多少设计公司来说，简直是久旱逢甘霖——不用抢台积电的3nm产能，用国内的14nm工艺拼Chiplet，就能做出来能跟7nm对打的AI芯片，对吧？

光电融合芯片，居然提前十年量产

光电融合说了十几年了吧？用光传信号代替电，功耗能省90%，带宽翻十倍，所有人都知道这是下一代芯片的方向，但是之前一直卡良率，业内普遍说要到2035年才能规模化量产。

结果今年英特尔直接甩出来一个量产样片，100G硅光调制芯片良率做到了95%，已经给北美几家云计算大厂送样测试，预计明年就能上车数据中心。

他们解决了什么问题？原来硅光调制器需要额外的离子注入步骤，良率一直上不去，现在他们直接用应变硅做调制层，把原来三步的工艺改成一步，良率直接跳了三十个点，成本砍了三分之二。

这个突破影响多大？现在数据中心里，光模块都是分立器件，一个模块要十几颗不同的芯片，现在直接把所有光器件集成到一块硅芯片上，体积缩小80%，功耗降一半，带宽翻四倍。现在国内三大云厂商每年花在数据中心电费上的钱加起来快千亿了，要是全换成这种光电融合芯片，一年能省小四百亿，够投十个新的研发项目了。

不过话说回来，这些突破看着都是突然蹦出来的，哪一个不是十几年闷头砸钱攒出来的？二硫化钼二维材料做芯片，学术界研究了快三十年，铜金刚石键合，国内团队做了十五年，硅光芯片，英特尔砸了快二十年。

很多人天天急着问，什么时候能追上，什么时候能突破，其实哪有什么凭空蹦出来的奇迹，都是一帮人闷着头一点点啃，啃着啃着，就把原来的天花板给捅破了。

接下来的五年，估计还有更多意想不到的突破冒出来。我已经等着看了。
