实验室开放日：别急着摸静电球，先看那根接地线

开放日那天，我被一个初中生问住了。

他指着角落那台示波器说，叔叔，这个屏幕为啥抖？旁边志愿者正忙着发贴纸，没人理他。我蹲下去看了一眼——探头地夹子悬在半空，像一条没系好的鞋带。

说实话，这种场面我见太多了。实验室开放日嘛，大家冲着静电球、液氮冰淇淋、机械臂写字来的。热闹。拍照。发朋友圈。可真正让实验室“实验室”起来的那些东西，往往藏在桌子底下。

比如那根地线。

一、开放日里很挤的展台，和很安静的墙角

我先说个观察。开放日布置展台，通常会把“视觉冲击力强”的设备往前推：高压放电、激光打标、显微镜看蚂蚁腿。人围得里三层外三层。而工程师调试设备的位置，常常在墙角，地上拖着一排插线板，旁边蹲着一台嗡嗡响的隔离变压器。

不是工程师不爱热闹。是有些东西一热闹就完蛋。

你拿手机靠近示波器探头，波形上立刻多出一团毛刺。你手碰一下信号线，屏幕上的正弦波开始跳迪斯科。参观者觉得神奇：哇，人体导电！工程师心里想的是：坏了，今天这演示又得重调。

这背后的关键词叫共模干扰。别被术语吓到，你可以把它理解成“两根信号线一起被外界推着晃”。信号本身是两根线之间的差值，可外界电场、磁场会同时往两根线上灌噪声。差值没变多少，但参考点飘了，测量就花了。

实验室里对付这个，靠的不是玄学，是接地、屏蔽、滤波，还有——探头的补偿。

二、那根线到底在干什么？

很多人以为接地就是“插头第三根针插进去，安全”。对，但不全对。

实验室设备的接地，至少干两件事。一件是保护人：机壳漏电时，电流顺着地线跑掉，不经过你身体。另一件是给测量一个稳定的参考：示波器探头的地夹子，夹的不是“随便一个金属”，而是仪器的参考地。你把地夹子夹到电路板上某个点，等于告诉示波器：喏，这就是零伏。

问题来了。如果这个“零伏”本身在抖呢？

我见过一种典型操作：测一个浮地电源，探头地夹子随手夹到电路板的地，结果啪一下，跳闸。为什么？因为示波器地夹子通过电源线PE和大地连着，你夹的那个点可能带着电位差，一夹就是短路。轻则烧探头，重则出火花。开放日人多，这种操作尤其危险。

所以工程师会反复念叨：先搞清楚被测电路的地在哪里，再决定探头地夹子往哪夹。测市电、测开关电源一次侧，该用差分探头就用差分探头，该隔离就隔离。别拿普通无源探头硬上。

接地还分低频高频。低频的时候，一根粗铜线电阻小，够用。高频的时候，导线有电感，地线走长了就像给噪声修了一条高架桥。这时候要看接地铜排、多点接地、同轴屏蔽层怎么接。开放日演示里那些“手一摸就变”的现象，很多时候就是人体这个“大天线”往高阻节点上耦合了工频信号。

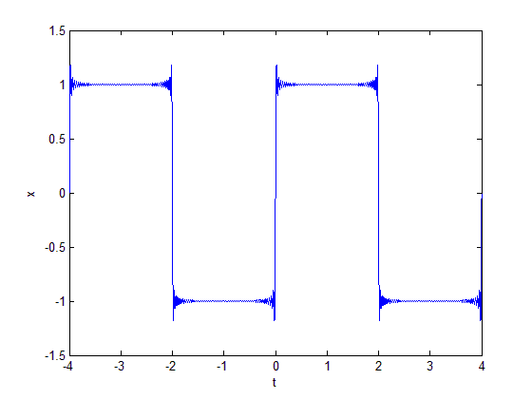

三、你看到的漂亮方波，可能只是补偿对了

示波器展台有个经典动作：探头接到校准信号上，屏幕上出现一个方波。工程师拧一拧探头上的小电容，方波从“圆角”变得“方方正正”。

参观者一般没耐心看这个。可这一步特别重要。

无源探头不是一根纯导线。10X探头里面有电阻、电容，跟示波器输入电容组成一个分压网络。频率一高，电容不匹配，波形就失真：上升沿变慢，或者过冲振铃。探头上的补偿电容就是拿来调平衡的。调好了，方波平顶平底；调不好，你测什么高频信号都带着“假毛刺”。

我见过有人拿没补偿的探头测开关电源纹波，测出一堆尖峰，回头就骂电源设计烂。其实探头先冤枉了电源。开放日如果只让人看“屏幕上有波形”，不让人看“探头怎么调”，那跟看魔术只拍手不揭秘差不多。

话说回来，开放日的目的是激发兴趣，不是培养校准员。这我认。但至少可以留一个小牌子：本展台波形已做探头补偿，请勿手扶信号线。省得志愿者一遍遍解释“不是漏电，是干扰”。

四、静电球很酷，但别把它当全部

静电球为什么受欢迎？因为它有即时反馈。手放上去，头发竖起来，电弧噼啪响。小孩尖叫，大人拍照。它把“高压”变成了可见的表演。

可实验室开放日如果只剩表演，就容易让人误会科学就是“好看”。

真实的实验室日常，很多时候是跟噪声较劲。是给一根信号线包铜箔。是查地环路。是发现某台设备一开机，隔壁频谱仪底噪就抬高 6 dB。是拧螺丝、焊接头、等一个稳定读数。这些事不上镜。但它们决定了一台仪器能不能测出真东西。

还有个常见误解：接地越粗越好、越多越好。不一定。地线多了可能形成地环路，像天线一样拾取磁场。不同接地点之间有电位差，反而往信号里灌噪声。低频模拟电路常讲单点接地，高频数字电路又讲究多点、低电感。边界不一样，办法不一样。你不能拿一套口诀打天下。

再比如屏蔽。同轴电缆的屏蔽层，低频单端接地能防电场耦合，高频双端接地能减小地电位差影响，但双端又可能引入地环路电流。工程师得看频率、看线长、看现场。开放日里一句“我们做了屏蔽”听起来很稳，实际上屏蔽怎么接、接在哪，才是活儿。

五、下次开放日，我建议你蹲下来看三眼

不看展板，不看礼品。看三眼。

一眼看插头。三孔插头是不是都接了地？有没有用两孔转接头糊弄？有的老楼没地线，工程师只能拉一根临时地，这时候演示波形漂不漂，全看运气。

二眼看探头。地夹子是不是夹在该夹的地方？探头衰减档位和示波器设置对不对？别小看这个，1X和10X搞混，测出来的电压差十倍，吓死人。

三眼看工程师的表情。如果他一边讲解一边偷偷伸手去摸机壳，或者用脚踢一下桌子让波形稳住，那说明这台设备正在跟接地较劲。这时候你问一句“是不是地环路”，他可能会请你喝咖啡。

当然，开放日不是考试。你完全可以先摸静电球，再吃液氮冰淇淋。只是别忘了，那些让波形不乱跳的细节，才是实验室真正的底噪。它们不响，不亮，不拍照。但没有它们，屏幕上的一切漂亮曲线都可能是假的。

那个初中生后来问我，叔叔，地线是不是就像下水道？我说有点像。脏东西都往那儿走，但下水道堵了，整个房子都臭。他点点头，跑去摸静电球了。

我蹲回去，把地夹子重新夹好。波形稳了。开放日继续热闹。
