你以为工程仿真软件是算数据？它明明是工厂的虚拟试错员

去年9月23号在江宁汽配厂的车间蹲到凌晨两点，空气里飘着切削液和泡面混在一起的怪味，工艺组的小周攥着泡得发涨的枸杞保温杯，对着电脑屏幕把刚跑出来的仿真结果直接拖进了产品说明书的附录里。我当时没忍住拍了下他的肩膀——兄弟，你这是把工程仿真软件当PPT配图生成器用了？

他当时还挺委屈，说主机厂审核要求必须附第三方认可的仿真报告，不然不给过审，他花了三天跑出来的结果，就是为了凑个流程，反正最后量产的模具早就开好了，仿真结果对不对根本没人看。

别不信，很多人买软件就是为了凑报告

这种事我见得太多了。

很多制造企业咬着牙掏大几十万甚至上百万买正版的工程仿真软件，最后让刚毕业的实习生对着已经定好的设计图跑一遍，把那些红一块蓝一块的应力云图截出来塞进报告，就当完成了数字化转型的KPI，至于这个结果能不能真的帮着改设计、省成本，没人关心。

我第一次碰这东西的时候，是2018年在老东家的研发部。

当时师傅扔给我一个装了17个G安装包的黑色U盘，说以后做新品不用先砸几十万开钢模，先在电脑上把零件拆得稀碎试一遍，断了、裂了、变形了都不心疼，改完参数重新跑一遍就行，比你在车间里焊个样品砸来砸去省太多事——本质上就是个虚拟试错的工具，根本不是用来凑报告的。

它到底是怎么“拆碎”零件试错的？

很多人一听到“有限元分析”这几个字就头大，觉得是啥高深莫测的黑科技。

说白了就像你切西瓜——整个西瓜你直接拍，大概率不知道从哪里下刀会裂成你想要的形状，但你要是把西瓜切成几万块指甲盖大的小方块，每一块都算一下你下刀的力度、西瓜皮的厚度、西瓜籽的分布对受力的影响，最后拼起来就能精准预测这个西瓜会从哪里裂成几瓣。

工程仿真软件干的就是这个活。

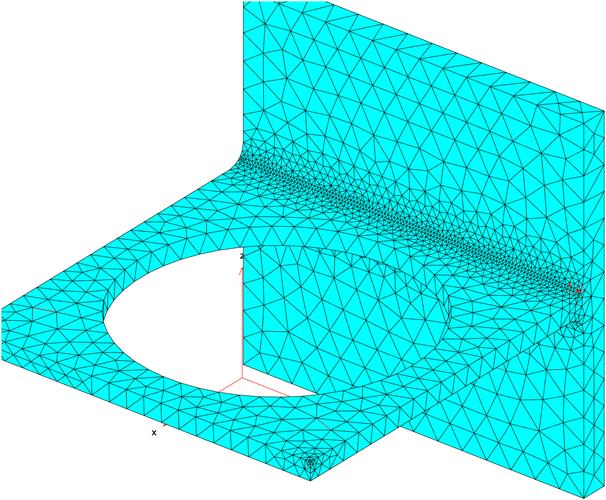

你把画好的三维零件模型导进去，它先给你把整个零件拆成几百万甚至上千万个微小的网格单元，每个单元的材料属性、受力情况、边界约束都给你算得明明白白，最后把所有单元的结果拼起来，你就能看到这个零件在多大的力下会变形，在多高的温度下会软化，在高频振动下会不会共振开裂。

但这里有个最坑的地方——很多人以为拆得越细、网格越多，结果就越准。

我之前见过一个刚入行的小孩，为了让仿真结果看起来“专业”，把一个拳头大的铝合金零件拆了上千万个网格，跑了整整48小时才出结果，最后一看，网格划得太密，把零件表面的微小加工毛刺都当成了应力集中点，最后算出来的最大应力比实际值高了三倍，白折腾两天。

比软件本身更值钱的，是你设的边界条件

我之前带过的一个实习生，第一次做自行车车架的仿真，把两个轮子的接触点全设成了完全固定。

最后跑出来的结果漂亮得不行——就算在车架上压个两吨的重物，变形量都不到0.1毫米，他当时还挺得意，拿着结果给我看，我问他，你现实里骑自行车，轮子是钉在地上的？你骑的时候轮子不转？刹车的时候不晃？

说白了，你给软件设的边界条件，就是你给这个虚拟世界立的规矩——你规矩立错了，就算算得再精准，出来的也是个和现实完全脱节的假结果。

去年我帮一个做户外电源的客户做仿真优化，他们之前自己跑的结果显示电池包的外壳在-40度的环境下完全没问题，但是实际测试的时候，外壳冷缩之后把内部的电池挤得变形了。我一看他们的仿真设置，才发现他们把外壳和电池之间的缝隙直接设成了零接触——现实里明明有两毫米的装配间隙，冷缩之后外壳收缩的量刚好把这个间隙吃掉，挤压到电池，他们连这个最基本的装配条件都没设对，结果当然和实际差了十万八千里。

不过话说回来，要是真把仿真用对了地方，省的钱真的能吓你一跳。

我之前接触过的一家做新能源重卡的企业，之前做车架设计的时候，要先开三批模具，每批模具改一次结构，光模具费就花了两千多万，后来他们在设计阶段就把车架的各种受力、碰撞、疲劳工况全在仿真里跑了二十多轮，最后只开了一批模具就过了所有测试，光这一项就省了一千多万，迭代速度还快了整整八个月。

但我从来不会把仿真吹成万能的。

我之前见过一个做高铁接触网配件的客户，仿真结果显示那个铜合金配件能扛十年的振动疲劳，结果实际上线三个月就裂了——后来拆解才发现，他们仿真的时候没把螺栓预紧力的微小公差算进去，现场安装的时候有的螺栓拧得紧，有的拧得松，应力集中的位置刚好在螺栓的接触面，最后直接裂了。

说实话，我见过太多人把工程仿真软件当成什么高大上的黑科技，要么觉得它贵得离谱没用，要么觉得它算出来的结果全对不用管实际测试。其实它就是个你手里的虚拟试错员——你给它讲清楚现实里的规矩，它就能帮你省掉无数砸钱开模、拆了重做的麻烦，但你要是连规矩都讲不对，就算给它最贵的软件，它也只能给你编个好看的假报告出来凑数。

别浪费那个钱。
