从沿海桥梁的盐蚀剥落说起：耐久性技术的落地盲区与实操逻辑

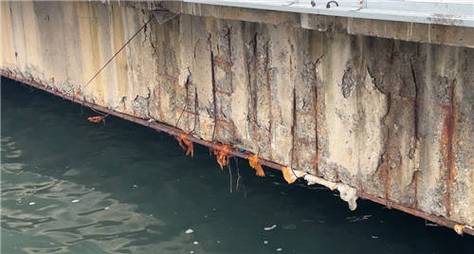

上次去舟山看那座通车才12年的跨海引桥，护栏下面的混凝土块掉下来砸到巡检车的时候，我才反应过来。

之前项目上花了大价钱做的那些所谓“长效防护”，好多都是自欺欺人。

盐雾环境里的失效真相

沿海区域的混凝土结构，失效逻辑从来不是什么“材料老化”这么简单。很多人对耐久性技术的认知，还停留在“刷层涂层、加点外加剂就能万事大吉”的层面，完全忽略了损伤是从微观孔隙开始一步步演化的。

当混凝土内部的氯离子浓度达到占胶凝材料质量0.4%的临界值时，钢筋表面那层靠碱性环境维持的钝化膜就会发生局部破损。破损位置的钢筋会持续发生电化学腐蚀，体积慢慢膨胀到原来的2-6倍，直到把外面的混凝土撑出顺着钢筋走向的锈胀裂缝。这个过程看起来慢，一旦从微观发展到宏观，基本就到了必须紧急处置的阶段。

好多项目上的操作，从一开始就走偏了。为了赶通车节点，涂层喷涂的时候基面含水率还在8%以上就往上刷，看着表面亮堂堂的，不到3年就因为内部水汽蒸发出现大面积鼓包。盐雾顺着鼓包的缝隙钻到混凝土内部，比没刷涂层的腐蚀速度还快30%。

之前接触过一个沿海产业园的项目，把环氧涂层钢筋吹得神乎其神，说能把钢筋锈蚀的时间推迟20年。结果施工的时候，工人把整捆的钢筋从吊车上往下扔，磕碰掉的涂层面积占比快到20%，现场的质检人员嫌麻烦，根本没让工人补涂。通车第5年，园区的停车场地面就出现了连片的锈胀裂缝，凿开一看，钢筋早就锈得掉渣了。

别迷信宣传册。那些在恒温恒湿实验室里测出来的性能参数，到了风吹日晒的真实环境里，折损率往往比大家预想的高得多。

被简化的材料适配逻辑

很多人觉得耐久性技术是一套通用的标准方案，换个项目直接照搬就行。这简直是天大的误会。

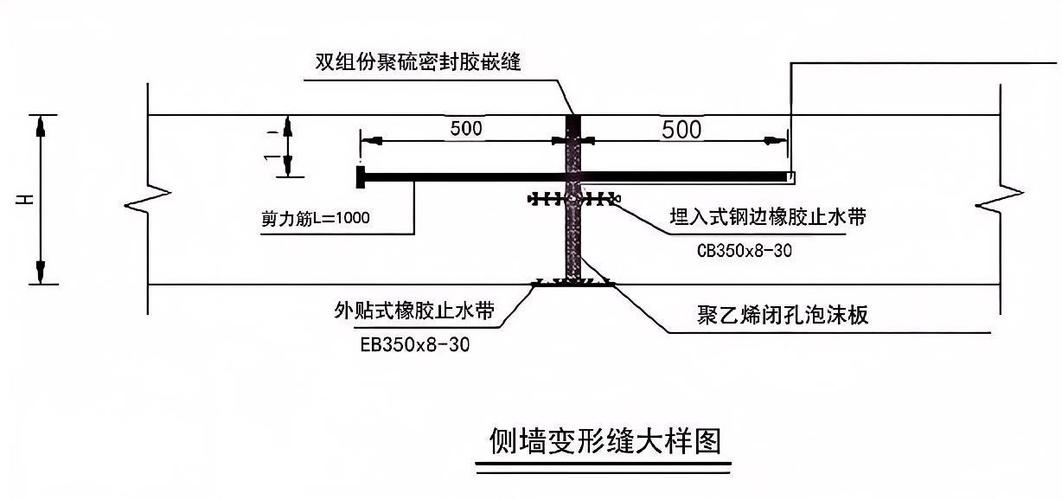

地下综合管廊的渗漏问题，高架桥梁的冻融循环问题，化工园区的酸碱腐蚀问题，背后的损伤演化逻辑完全不一样，对应的技术路径自然也不能一概而论。比如地下管廊的变形缝位置，长期承受地下水的静压力，还要应对周边土体不均匀沉降带来的持续剪切力，普通的橡胶止水带最多撑8-10年就会出现老化开裂。要是换成遇水膨胀聚氨酯密封胶加不锈钢接水槽的组合构造，才能把变形缝位置的维护周期拉到25年以上。

说起来真的好笑，好多项目的材料选型表，是照着别的地方的项目抄的，连项目所在地的年平均相对湿度、年温差、氯离子沉降量这些基础参数都没核对。西北戈壁的项目抄了南方水网地带的防水配置，多花了两千万不说，因为混凝土里加了过量的引气剂，孔隙率超标，抗冻性能反而比设计值降了30%。

材料适配的核心从来不是选最贵的，而是匹配对应场景下的损伤演化速率。在年平均相对湿度低于40%的西北戈壁，混凝土的碳化速率其实是沿海高湿区域的1.7倍——干燥环境会让混凝土内部的毛细孔道变宽，二氧化碳更容易渗透到钢筋表面，要是还照着沿海项目的思路只做表面涂层，不设置定期的碳化深度监测点，等发现碳化层已经到达钢筋位置的时候，结构内部的钢筋早就开始锈蚀了。

之前有个在敦煌做的文旅项目，当初为了赶进度，直接把沿海项目用的硅烷浸渍涂层刷在了当地的混凝土挡墙上。结果因为当地的紫外线强度是沿海区域的2.3倍，涂层不到2年就完全粉化脱落，挡墙表面因为长期的风蚀和碳化，不到5年就出现了大面积的麻面，最后花了三倍的成本重新做了表面处理。

容易被算错的全周期成本账

我见过太多甲方的成本核算表，把前期建设的每一分钱都算得细到几毛钱，却完全不算后期20年甚至50年的维护成本。

举个很实在的例子。某地级市的城市快速路，当初为了省前期造价，用了普通的C40混凝土，没有做专门的高抗渗配置，也没有做表面的防护处理。通车第7年，路面就开始出现连片的麻面、横向裂缝，每年的日常维护费用算下来，每公里要花120万。要是当初多投入每公里80万的成本，用掺了30%矿渣微粉的高抗渗混凝土，加上表面的硅烷浸渍处理，前20年的维护成本能降到每公里每年10万都不到。算下来10年的总账，当初省的那点前期成本，连后期维护费用的零头都不够。

当然，这也不是说所有项目都要往最高配置上堆耐久性技术。临时施工便道本来就只用3年，你花大价钱做能扛50年的防护，那就是纯粹的浪费。技术投入的强度，本来就该和项目的设计使用年限、周边环境的腐蚀等级严格绑定。设计使用年限30年的城市次干道，和设计使用年限100年的跨海大桥，对应的技术投入差异，本来就该有数量级的区别。

现在行业里总在提智能监测，说要把传感器埋到混凝土内部，实时测氯离子浓度、钢筋锈蚀电位、混凝土含水率，实现结构的全周期数字化管理。但这里有个很容易被忽略的问题——很多传感器本身的耐久性，还不如被监测的混凝土结构。之前有个跨江大桥的项目，花了几百万埋了一批进口的锈蚀监测传感器，结果因为传感器的密封壳体在强碱性的混凝土孔隙液里被腐蚀，5年之后有60%的传感器失效，传回来的零散数据根本没法用来判断结构的真实状态，最后还是得靠人工定期钻芯取样检测，那几百万的投入，基本全打了水漂。

说实话，技术本身从来没有错。错的是总有人想靠一套通用的方案解决所有场景的问题，错的是总有人把实验室的理想参数当成现场能达到的实际效果，错的是算成本的时候只看眼前的投入，不看长期的代价。

下次再有人拍胸脯说自己的技术能扛几十年，你先问问他。

有没有在和项目同环境的试点段测过3年以上的实际数据。

有没有考虑过施工环节的可能偏差。

有没有算过全周期的投入产出账。
