长命工程的密码：耐久性技术如何重构工业基建的生命周期

刚过十年的市政道路，网裂已经连成片。投用不到八年的沿海护栏，锈迹已经顺着焊缝沁到了混凝土表面。我们见惯了这种“未老先衰”的场景，大多只会叹一句“质量不行”，很少往根子上想。

被忽略的隐性折旧

很多项目从立项开始，算账只算初始建造成本，全生命周期的衰减成本被直接抹掉了。设计的时候对着规范套参数，规范给多少强度就用多少材料，至于风吹雨淋、荷载反复、介质腐蚀几十年后会变成什么样，大多拍脑袋估算。

我去年去南京浦口看废弃老码头，上世纪七十年代修的趸船构件，大部分还保持完整，旁边2012年修的滨江观景平台，不少钢结构连接件已经锈得需要整体更换。这种反差不是个例。

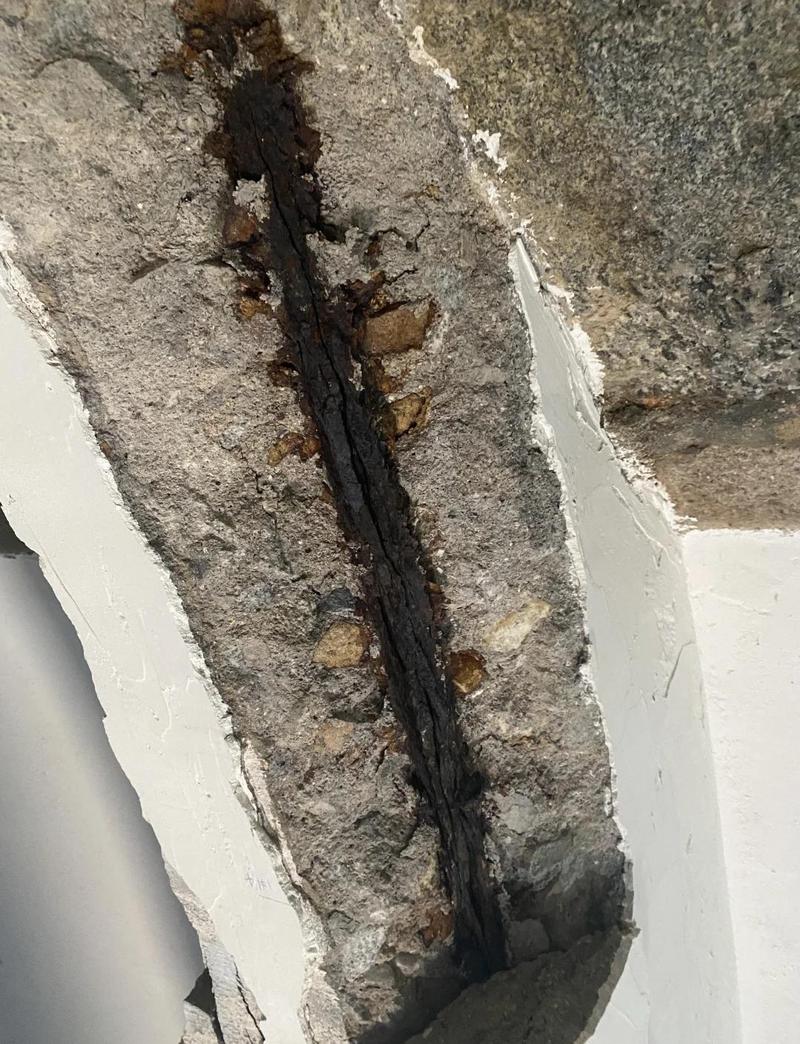

沿海环境下，混凝土的强度衰减90%来自氯离子的渗透，从表面一点点往内部钢筋走，到了临界值就会引起钢筋膨胀，把混凝土撑裂，进入恶性循环。

这个过程不是线性的。前十年可能只是悄咪咪往里钻，你从表面根本看不出来，等裂缝出来的时候，钢筋已经锈得差不多了。很多地方的大桥，不到设计寿命一半就要大修，根子上就是这个问题没人提前管。

说实话，很多工程领域现在还把这个问题当成“事后修补”的活，坏了补，补了坏，循环往复，花的钱早就超过了当初提前做防护的成本，就是没人改思路。

核心逻辑：从被动抵挡到主动干预

原来的思路很简单，做厚材料，提高强度，靠堆料来扛衰减。这个思路在低要求、低荷载的场景还行，放到大跨度桥梁、海上风电、深海管线这种地方，堆料不仅会拉高成本，还会带来额外的荷载问题，根本行不通。

现在的核心转变，是先摸清楚不同场景下材料的衰减路径，再针对性做干预。比如北方地区要扛冻融循环，沿海要扛盐蚀，化工园区要扛酸碱腐蚀，不同场景的衰减机制完全不一样，不能用一套方案套所有。

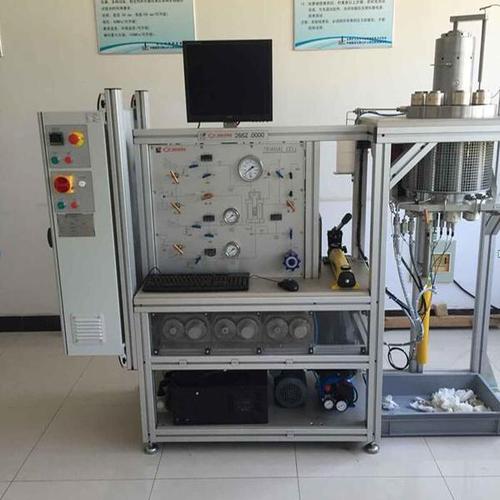

这里最关键的突破，是多场耦合下的衰减预测模型。原来的寿命计算只算单一因素，要么只算应力，要么只算腐蚀，实际环境里应力、温度、湿度、腐蚀介质是同时作用的，冻融循环本身就会加大氯离子的渗透速度，反复荷载的疲劳裂缝也会给腐蚀开门，单因素算出来的寿命，误差能差出去三四倍。

不过话说回来，现在很多模型还是实验室里的花架子。加速试验的模拟节奏和真实自然环境差太远，实验室里一年加速相当于自然十年，这个换算系数本身就没有统一标准，很多新材料实验室数据好看，放到野外三五年就现形。前几年某北方高速用的新型改性沥青，实验室测寿命15年，实际第六年就出现大面积网裂，就是因为没考虑当地冬季冻融加重载的耦合作用，模型算错了。

实现路径其实没那么玄乎，核心就是两条：要么给主体材料穿上防腐蚀的“防护服”，把侵蚀介质挡在外面；要么在材料内部加入自修复因子，小裂缝出来就能自己补上。但两种路径都有明确的适用条件，不是万能的。比如自修复微胶囊，现在只能修复宽度0.3毫米以下的微裂缝，大裂缝根本没用，很多厂家吹得神乎其神，把这个前提藏着不说。

应用边界和看不见的风险

不是所有项目都适合用最先进的技术方案。一个设计寿命只有5年的临时围堰，你给它用高端镀锌环氧钢筋，就是纯粹的浪费。说实话，现在很多项目为了凑创新点，硬堆高端技术，反而把全生命周期成本拉得很高，完全偏离了初衷。

还有很多看不见的风险没人提。比如现在常用的有机防护涂层，一般十年左右就会老化脱落，需要重新补涂，很多设计图纸上根本没留后期维护的空间，等涂层掉了，侵蚀进去就是不可逆的损坏。还有自修复材料里的微胶囊，用到的有机黏合剂，几十年后会不会降解，会不会析出有害物质污染土壤和地下水？国内目前很少有超过二十年的长期跟踪数据，这块就是空白，隐患不小。

去年9月23日在南京江北新区开行业研讨会，一位做了四十年材料研究的老教授拍着桌子说：别搞那些花里胡哨的概念包装，先把连续十年以上的野外现场监测数据攒踏实了再说。这句话真的戳中了当前行业的痛点。

现在很多人一窝蜂去搞新材料，反而把传统工艺的优化给忘了。普通碳钢做热镀锌再涂环氧涂层，只要工艺把控到位，寿命就能翻三倍，成本只涨不到两成，比很多吹上天的新型复合材料靠谱多了。

未来的方向，其实早就摆在台面上。把对寿命的要求从设计端就放进去，把衰减的账从立项就算清楚，不要把隐患留给十年后的人。毕竟，我们修的桥、建的路，本来就该撑到它该撑到的年限。
