嵌入式系统设计：十年项目踩过的反常识坑
别迷信芯片手册的标称参数
刚入行做嵌入式的新人，十个有九个会踩这个坑。拿到芯片第一反应就是抄手册上的参数，算出来的功耗、速度都完美，一做实物全乱套。
我前几年做工业低功耗水表项目，选了一款大厂新出的低功耗MCU，手册标称休眠电流典型值0.5uA，最大值1uA。我们按照手册算出来，一节锂电池能用六年，做出来十块样品一测，休眠电流稳定在8uA上下。那可太坑了！我们连着找了一周问题，最后发现外围电路的一个上拉电阻，我们一直让它处于挂电状态，那点漏电加起来，就比MCU本身的休眠电流高了十几倍。
嵌入式低功耗系统休眠电流测试板
说实话，实际测试永远比手册靠谱。尤其是一些刚量产的新芯片，厂商写手册的时候会把典型值当最优值放上去，环境温度一变，工艺波动一下，参数直接飘。我还遇到过一款国产ARM MCU，室温下跑80MHz没问题，到工业级的85度环境，超过60MHz就随机出错，手册上根本没标这个隐性限制。
现在我选芯片，都会先拿样片测三遍核心参数，再动手画板。多花两天时间，总比投板回来返工强。
边缘AI嵌入式的坑，大多不在算法
最近两年做嵌入式，不管做什么产品都想搭点边缘AI，这是行业大趋势没错，但踩坑的人真不少。我接触过不下五个项目，算法调得好好的，一整合进系统就出问题，最后查出来根源和算法半毛钱关系没有。
去年帮一家做智能车位锁的公司改方案，他们把目标检测模型量化到4bit，跑在带NPU的RISC-V芯片上，帧率、准确率都达标，就是连续跑两三个小时就会莫名死机重启。他们找了两个算法工程师调了半个月模型，都没解决。我过去拆了一台样机，跑了个内存监测，不到十分钟就看出来问题——动态内存分配没有做碎片回收，每次推理都会留下几字节的碎片，攒几个小时直接把片上SRAM占满，不死机才怪。

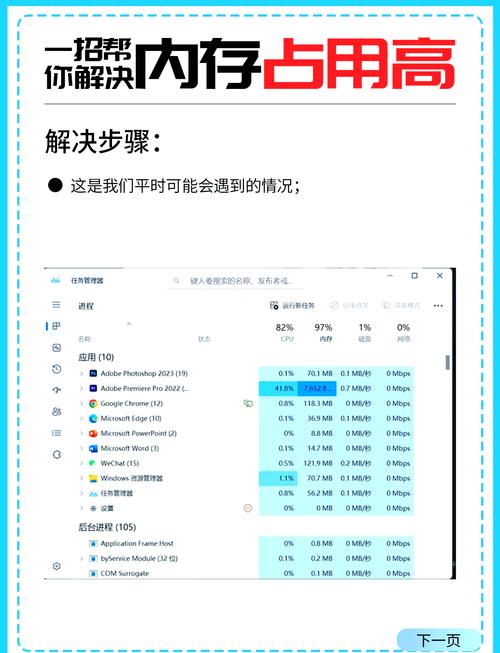

边缘AI嵌入式开发板内存占用监测图
不过话说回来，这种问题真不是算法工程师能想到的。他们习惯了在PC上调模型，内存不够操作系统帮你管，哪知道嵌入式系统里，哪怕几KB的碎片都能把整个系统搞崩。还有更离谱的，我见过一个做智能摄像头的项目，NPU满负载运行的时候功耗直接比标称高了一倍，没加散热片，核心温度十分钟飙到90度，直接触发过热降频，画面直接卡成PPT。
很多人觉得做AI嵌入式就是堆模型，其实核心还是嵌入式那套老理儿：资源有限，你得把每一字节内存每一毫瓦都算清楚。
好设计是砍完冗余再留对余地
好设计是砍完冗余再留对余地
刚学嵌入式系统设计的时候，我总喜欢留各种备用接口、备用元件，就怕哪一天要改功能。结果第一次量产，老板拿着PCB板子骂我：一个备用座子一块二，十万台就是十二万，这钱你出？
那时候才懂，嵌入式产品尤其是消费电子和工业级产品，成本和体积卡得死死的，每多一个没用的元件都是浪费。现在我做第一版设计，第一件事就是砍需求：非核心功能全砍掉，只留必须实现的核心需求。做宠物定位项圈，核心就是GPS低功耗+蓝牙通信，什么计步、温度检测那都是后话，第一版先把核心跑稳再说。
砍冗余不是不留余地，余地要留对地方。比如电源输入，你额定需要1A电流，就得选能支持1.5A的芯片，留够余量应对浪涌；做车规产品，符合安全等级要求的冗余必须留，动力相关的传感器该双份就双份，不能省。但那些不知道用不用得上的扩展接口、备用焊盘，能砍就砍。
现在行业卷成什么样大家都知道，同样功能的产品，你比别人贵五块钱，就拿不到订单。嵌入式系统设计拼到最后，就是在有限的资源里找最优解，你对冗余够狠，对核心需求够细，做出来的产品才能站得住脚。
做这行快十年，见过太多花里胡哨的设计，看起来参数漂亮，其实一用就垮。真正好的嵌入式设计，从来不是堆料堆出来的，是踩坑踩出来的。
