微纳制造技术：看不见的微米纳米，正在改写制造业的底层规则

说实话，很多人听到这四个字第一反应就是——这玩意儿跟我有关系吗？不就是实验室里摆着看的冷门方向？ 错得离谱。你现在握在手里的手机，屏幕上每一个像素点，芯片里每一个晶体管，甚至你戴的隐形眼镜上的透气结构，哪一个离得开微纳制造？ 1微米是头发丝直径的百分之一，1纳米又是1微米的千分之一。在这个比灰尘还小无数倍的尺度上做加工，还要批量做稳定做，难是真的难，但威力也是真的大。

能落地的微纳制造，早就不是实验室的花架子

很多科普一讲微纳制造，开口就是半导体光刻，翻来覆去就那点东西。其实现在微纳制造的触手早就伸到你生活的每一个角落了。 之前去东莞参观一家做微纳注塑模具的工厂，进门我就惊了。他们给国内燃料电池企业做双极性极板，上面宽度不到20微米的微流道，直接用微纳注塑一次成型，成本比传统的光刻蚀刻低了七成，寿命还翻了一倍。 芯片晶圆微纳加工光刻车间场景 你平时戴的防雾口罩，表面那层防雾结构，是微纳蚀刻做的。医美用的可吸收微针，每个针的高度不到100微米，也是微纳模具压出来的。甚至现在很多高端户外面料的防水透气层，核心就是一层带微纳孔的薄膜，还是微纳制造的产物。 真的无处不在。 不过话说回来，前几年我们能做的，大多是中低端的微纳产品，真正高端的，不管是设备还是工艺，都捏在海外厂商手里。一块AR用的衍射光栅母版，进口要几百万，还不给你卖最先进的。一套高精度纳米压印设备，报价小两千万，还得排队等大半年，卡脖子卡得死死的。

这两年国内微纳制造的突破，比你想的更提气

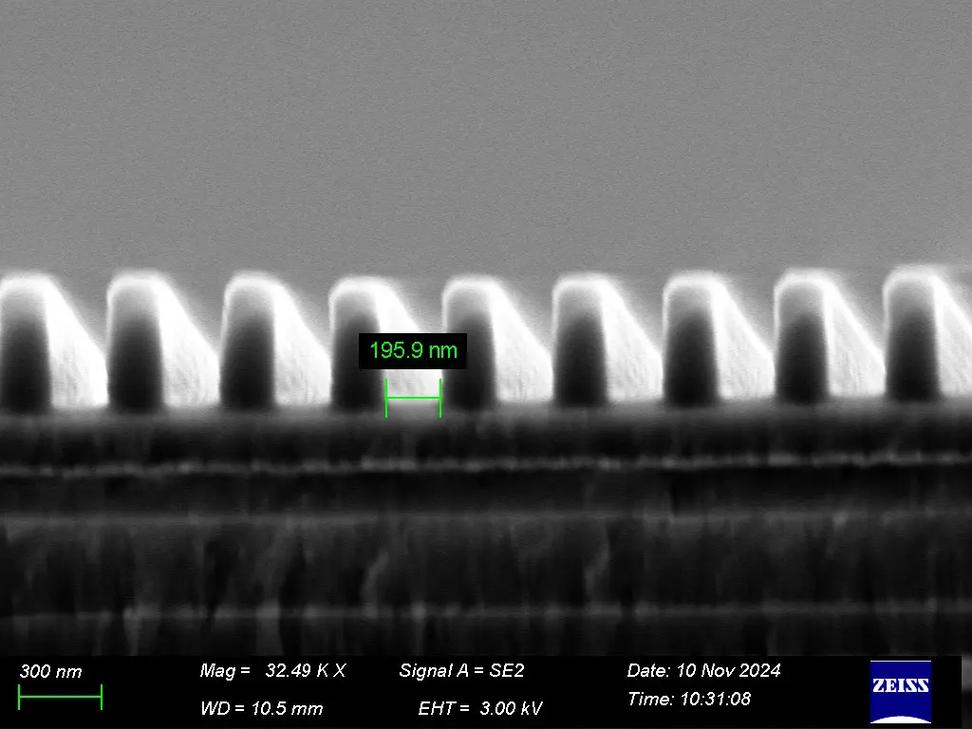

最近两年跑硬科技展会，最大的感受就是，国内微纳制造领域的突破真的接二连三，很多原来想都不敢想的东西，现在已经落地了。 去年在上海进博会，看到清华大学团队展出的极紫外激光直接写入微纳制造技术，不用昂贵的掩膜版，也不用真空环境，直接用激光就能刻出最低8纳米分辨率的结构，加工速度比传统电子束光刻快了几十倍，成本直接砍到原来的十分之一。 当时围着问的投资人排了半圈，大家都懂，这个技术要是能规模化，很多卡脖子的微纳元件就能自己做了。 还有广州半导体院搞出来的卷对卷大面积微纳压印工艺，专门解决AR衍射光波导的良率问题。原来做10寸以上的光栅母版，良率不到30%，现在直接把良率拉到了85%以上，成本降了一半还多，国内好几家做AR硬件的公司已经在导入了。 AR衍射光波导微纳光栅电子显微镜图 跟一个做光学元件的老板聊天，他说前几年做高端微纳元件，原材料设备全靠进口，利润大半都给了外国人，现在国产设备精度上来了，交期还短，不到四百万就能买一套同精度的设备，换你你选哪个？ 当然短板也摆在这里，最尖端的光刻设备我们还在追，很多高端材料还没完全突破。但别一提起微纳制造就觉得我们全不行，几十个细分领域里，我们早就跑在第一梯队了，只是很多东西没到消费端，你不知道而已。

下一个爆发点，普通人也能摸到红利

下一个爆发点，普通人也能摸到红利 很多人说，微纳制造是高端科研，跟我一个普通人有啥关系？ 不对，现在所有消费电子、新能源、医疗这些风口领域，下一轮升级的核心就是微纳制造。 就说手机散热，现在旗舰芯片性能越做越强，散热瓶颈全在均热板的毛细芯上，原来的毛细芯是随机结构，要是用微纳加工做出定向的结构化毛细芯，散热效率直接翻一倍，夏天打游戏再也不会因为过热降频，这不就是实打实的体验升级？ 再说光伏，现在TOPCon电池的转换效率已经摸到天花板了，下一步要提效率，就得做微纳陷光结构，把更多太阳光锁在电池里，转换率能从26%冲到28%以上，每一个百分点的提升，对整个光伏行业都是上万亿的增量。 医疗领域更不用说，现在做靶向药的微纳载体，能把药物精准送到病灶，副作用比传统化疗小一大半。还有做心血管支架的，表面用微纳加工做出可降解的药物缓释结构，放进去之后不用二次手术取出来，多少病人能少遭罪？ 我上个月还接触过一个农业方向的创业项目，他们用微纳转印做可降解的保湿薄膜，喷在作物叶片上，薄膜上的可控微纳孔能锁住水分，还不影响气体交换，西北干旱地区的玉米产量能提高两成。 微纳都跑到地里增产去了，你说它离你远吗？ 整个工业发展的脉络，从来都是往更小、更密、更精准走。第一次工业革命的蒸汽机是米级，第二次工业革命的电机是厘米级，信息革命的芯片是微米纳米级，接下来所有改变生活的创新，根子上都绕不开微纳制造。 想想就激动。那些你看不见的微米纳米里，藏着中国制造业下一个十年的底气。
