光学检测技术：制造业升级背后的隐形守门人

前阵子跑东莞的消费电子代工厂参观。 进门第一站就是质检车间。 我差点没认出来。 十几年前来这儿的时候，半个车间都是戴老花镜拿放大镜的女工，一排坐过去黑压压一片，现在呢？一百米的流水线，只有三个工人维护设备，剩下的全靠光学检测设备自动跑。女工一天干满八小时，眼睛红得像兔子，到下班的时候，连指甲盖大的划痕都能漏过去，客户退货了全组扣奖金，想想都遭罪。

从人眼辅助到AI全自动，行业迭代速度超出想象

最早的光学检测说白了就是给人眼加个放大buff，还是得靠人盯着屏幕找缺陷。直到CCD传感器技术成熟，才慢慢实现全自动化。 九十年代国内第一批工厂买进口光学检测设备，一台要上百万。那时候一百万是什么概念？能在上海买三套市中心的房子，很多工厂咬碎牙才凑钱买得起一台。用上之后才知道差距，漏检率直接降了九成，那点钱不到两年就赚回来了。 工厂流水线工业光学检测设备实拍 现在不一样了，几千块就能拿下一套入门的光学检测模块，配上普通工业电脑就能用，中小工厂也能放开用。最近几年深度学习和光学成像结合，更是把检测的边界拉宽了好多，原来分不清的细微缺陷，现在AI一秒就能分类，准确率比十年前高了快二十个百分点。

光学检测技术的核心：看见人眼根本看不见的细节

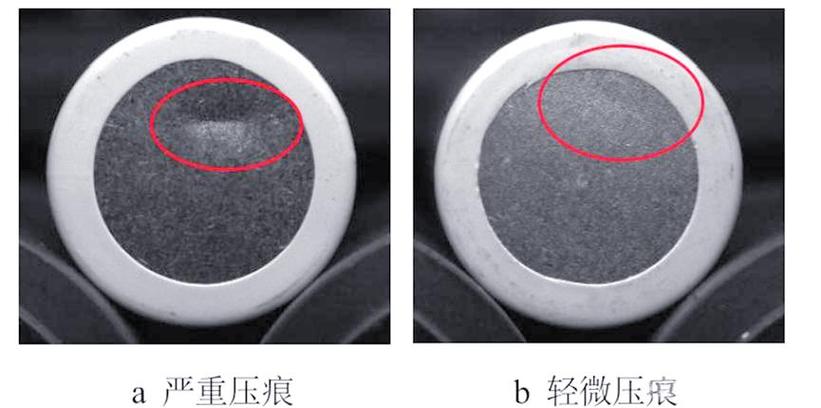

人眼的分辨率极限大概是0.1毫米，也就是100微米，再小的东西就彻底分不清了。但现在工业领域对缺陷的要求，比这个严几十上百倍。 比如说现在爆火的新能源动力电池，极片涂层上只要出一个5微米的针孔，后期充放电的时候就可能刺穿隔膜，搞不好就是整台车的安全隐患。原来用X射线检测，速度慢，成本高，还带辐射残留，现在用激光共焦光学检测技术，一秒钟就能扫过好几米的极片，0.5微米的缺陷都能精准抓出来，还不会损伤材料。 再说说半导体晶圆，现在14nm以下的先进制程，缺陷检测原来靠电子束检测，一片晶圆测下来要几个小时，根本跟不上量产节奏。现在用深紫外光学检测技术，十几分钟就能搞定一整片，速度提了十几倍，成本降了一大半，现在全球头部晶圆厂的先进制程线上，光学检测已经占了七成以上的工作量。 动力电池极片光学缺陷检测效果图 说实话，现在不止工业，生物医药领域也离不开光学检测。做蛋白芯片、基因测序，最后的信号读取全靠光学检测，精度够不够直接决定检测结果准不准，说它是整个产业的基础，没毛病。

国产替代的突围，才刚刚开始

国产替代的突围，才刚刚开始 早十年，高端光学检测设备市场基本被海外巨头包了。蔡司、基恩士这些牌子占了八成以上的高端市场份额，卖得贵不说，还动不动就卡供应链，你要想买最先进的检测设备，先等人家的出口许可，很多国内晶圆厂扩产，卡就卡在这儿。 不过话说回来，这几年国内研发速度真的让人惊喜。我认识一个海归回来创业的团队，在苏州扎了六年，去年终于推出了自主研发的12英寸晶圆深紫外光学检测设备，分辨率跟进口设备持平，价格便宜了快百分之四十，现在已经有两家国内头部晶圆厂在批量测试了，反馈还不错。 现在动力电池领域的国产光学检测设备，占有率已经超过七成了，消费电子领域也过了一半，就剩半导体高端领域还在啃硬骨头。当然，问题也还有，核心的高分辨率紫外CCD这些光电器件，目前还有一部分依赖进口，不过国内科研院所已经搞出了合格样品，估计再过三五年就能批量替代。 制造业升级，你造得出好东西，还得测得出好东西，不然一切都是白搭。光学检测就是给制造业把门的，这扇门，得我们自己把好，这双眼睛，也得我们自己握在手里。
