微纳制造技术：一场肉眼看不见的极限运动
昨天看到一颗最新款的手机芯片，5纳米制程。我盯着它公开的显微照片看了足足十分钟，那上面的电路结构比新冠病毒还要小——你看不到，但你天天在用。你敢信吗？一颗指甲盖大小的硅片，塞进去上百亿个晶体管。怎么造出来的？往下想，有点头皮发麻。因为传统制造靠磨、靠铣、靠刻，可到了纳米尺度，连光本身都成了一堵翻不过去的墙。所以**微纳制造技术**，本质上是在重新定义“加工”这件事。
说实话，我最初也以为这不过是个“把尺寸缩小”的技术。直到深入了解才发现，在这个尺度上牛顿力学有时候得靠边站，表面张力、静电、量子隧穿全都跑出来捣乱。你在宏观世界的加工经验，在这里基本清零。那到底怎么搞？挑几个硬核方向聊聊吧。
## 光刻机：一台比航天飞机还贵的“曝光神器”
芯片制造里最核心的一步叫光刻，原理不复杂——用光把电路图案“印”到硅片上。但光的衍射极限摆在那里，你用波长193纳米的深紫外光，想曝光出7纳米的结构，就像拿大楷毛笔去画发丝那么细的线。物理上不允许。怎么办？有聪明的玩法：多重曝光。把一条线拆成两道工序，错开位置再印一次，靠叠加凑出更细的缝隙。这招确实管用，所以台积电的5纳米工艺里，光刻就得做几十次，整套流程上千步。但成本呢？也上去了，一台EUV光刻机卖1.5亿欧元，别家还造不出来。
半导体极紫外光刻机内部结构示意图
更离谱的是这台所谓的EUV光刻机，用的是13.5纳米波长的极紫外光。这种光在空气里走不了几步就被吞掉，所以整个腔体必须抽成超高真空。镜片也不能用普通镜子，得是用钼和硅交替做的多层结构，每一层都要控制在原子厚度级别。机器内部还有一套极其刁钻的激光系统，把锡滴加热到几万度变成等离子体来发光。你想想，一套设备几百吨，前后要几年才能组装完，结果一台能卖十几亿人民币。真的，这已经不是制造业了，这是科幻照进现实的样板。
## 绕开光的限制：纳米压印、自组装，还有各种“野路子”
不过也不是所有微纳制造都要死磕光刻。很多应用不需要做到那种极限密度，于是有人走了一条“土办法”——**纳米压印**。印章总能理解吧？先做一个带图案的模具，在基板上涂一层聚合物，把印章压下去，再用紫外光让材料固化。揭开印章，图案完美转移。就这么简单。可它的分辨率能干到10纳米以下，比很多光刻还高，而且成本低得多。德国一家公司已经把它用在AR眼镜的衍射光波导量产上。说真的，这让我想起小时候盖橡皮章玩，但精细度是天壤之别。

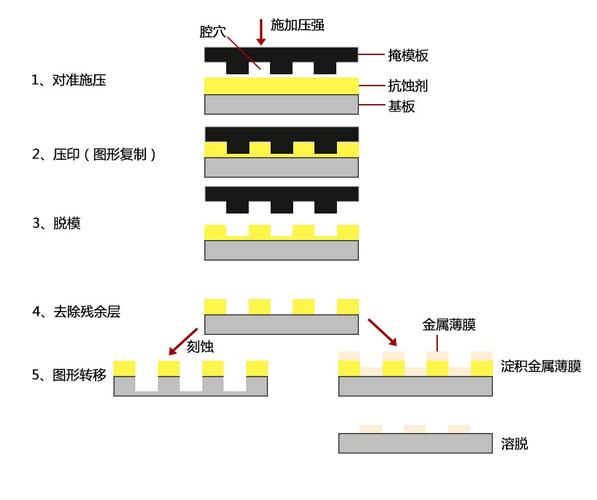

纳米压印印章制备工艺流程图
还有一种更“佛系”的路数叫**自组装**。你不管它，它自己“长”出结构来。比如将两种不同聚合物混在一起，升温退火，它们会自动相分离，形成排列整齐的纳米柱阵列。这就是当材料自己不想混的时候，化学力替你做纳米加工。更花哨的是DNA折纸术，一条几微米长的DNA链，信不信由你，通过设计短链的互补配对，你能把它折成一句话甚至一个微型机器人。前些年有团队真的折出了“笑脸”和地图。这个思路，本质上是在用生命分子做“编程”，有点打破我的认知了。
## 微纳技术不只是芯片，它正在悄悄改变生活和医学
你可能觉得这些高深玩意儿离我们远，其实你的手机里就有。那个感应重力、让你横屏的加速度计，就是微纳制造的产物，一个内部有悬臂梁之类结构的微型机械，比指甲盖还小。还有**微针贴片**，上面密密麻麻全是几十微米长的针尖，扎在皮肤上不会有痛感，却能把药物缓缓送进体内。前几年有科研团队拿它测试疫苗递送，效果和普通针剂相当，还能自己贴，简直就是恐针者的福音。
微针贴片显微镜下的针尖结构图
再望向未来，**微型机器人**已经在动物身上游动了，有的靠外部磁场遥控，有的自带化学反应动力。将来它们会不会钻进你的血管里，疏通血栓或者定点投放化疗药？我想答案是迟早的事。这真的不是科幻，实验室里已经跑起来了。
## 三维制造和量产：看上去很美，现实还得拼命补课
不过前面聊的大多是二维平面上的花样。可现实中很多结构需要立体，比如微针、微流道、多孔支架。这就不是一张王羲之的书法能解决的，更像是在一块砖头里雕出一条隧道。目前最拿得出手的武器是**微纳3D打印**，尤其双光子聚合，利用飞秒激光在光敏树脂内一点点固化，能打出几十纳米分辨率的立体结构。德国有个实验室打印了一座微小的巴黎埃菲尔铁塔，比发丝还小。但这类技术做样品可以，量产就头疼了。成本高、速度慢，重复性也堪忧。工业界有句话叫“实验室到产线，隔着十个数量级的良率” ，良率这个词，是所有微纳制造人的噩梦。
另外，材料也卡脖子。现有工艺大多依赖硅或者硬质基底，你想在柔软的皮肤贴片上做纳米结构，难。所以学界正在发展转移印刷，把硬基底上的图案“揭下来”再贴到柔性材料上，让传感器能像创可贴一样贴合人体。这方向我看着挺有盼头，但离真正普及还有不短的路要走。
最后说实话，微纳制造技术最让我震惊的不是它能做得多小，而是它逼着人类换了一套制造思维方式。从切削、焊接这种“强力破坏”，到用化学力、表面力、量子效应去“哄着”材料自己成型——这一转变，才真正称得上是一场极限运动。好了，就说这些吧，我得再去刷点文献了。
