可制造性设计：从“画得出来”到“做得出来”
我前阵子去一家精密零件厂看样，图纸上标了个±0.005毫米的尺寸，看着挺精致对吧？结果车间师傅直摇头——普通磨床根本稳不住这个精度，除非上超精磨，但那成本直接翻三倍。就为了一个无关紧要的隔圈，白白跟成本过不去。这还不是最气人的。最气的是图纸发到供应商那儿，人家说“工艺上能做，但良率低到你怀疑人生”。
所以今天想聊聊可制造性设计。这词儿其实不是新概念，但很多团队到现在还是把它当成“事后诸葛亮”。等样机出来了，拿去试产，被一堆麻烦缠上了，才想起来问一句：“当初怎么没考虑制造？”这不是马后炮，这是学费。
设计图上的一毫米，车间里的一道坎
设计图上的一毫米，车间里的一道坎
咱们掰开了说。可制造性设计，英文叫 Design for Manufacturing，说白了就是在设计阶段就计算好制造工艺的脾气。你设计的每一个倒角、每一个孔间距、每一条尺寸公差，背后都对应着一台机床、一把刀具、一次装夹。你要是给深腔加工留了个不可达的拐角，工艺工程师只能干瞪眼。你要是把壁厚搞到只有0.3毫米，注塑出来连脱模都费劲。
我有次听到一个新来的工程师吐槽：“模块化设计嘛，零件越少越好，所以我把两个件合成一个件，省了六个螺栓，多好！”结果呢？合成件是个复杂异形腔，只能用3D打印做，单价贵得吓人。后来分解回两个件，用传统CNC，成本降了七成。你看，减少零件数不等于优化制造，有时候是给成本挖坑。
这让我想起一篇论文里的说法：产品约80%的制造成本在设计阶段就被“钦定”了。别小看这个数字。你花大把力气优化装配，优化供应链，却不知源头偏了一毫米，后面全得加倍偿还。
[IMG_精密机械加工公差超差与刀具碰撞示意图]说实话，有些设计图纸，画的时候爽，多画几根线看起来就不一样。可真要拿给师傅看，师傅恨不得拿图纸糊你脸上。DFM的初衷，就是让设计师在鼠标点击之前，脑子里过一遍“这东西到底他妈怎么造出来”。
别等开模了才想起DFM——这活儿得“早恋”
别等开模了才想起DFM——这活儿得“早恋”
为什么很多团队做不好可制造性设计？不是不知道重要，而是时机太晚。往往等到冻结设计、开模投料，才拉上工艺评审，这时候改一句描述都动辄十几万。DFM应该是一种“早恋”：从概念设计、结构草图开始，就让工艺师、生产主管、供应商跟进。可能你觉得“设计还没定呢，让vendor进来不是添乱吗？”可实际上，你让工艺专家早期帮你避开几个雷，后面省掉的是几轮修模周期。
举个真实案例。一家医疗器械公司研发一款套管穿刺器，刚开始结构工程师在金属座上加了个内凹槽，用来装密封圈。但凹槽底部的内接半径太小，车削时刀具极易崩刃。他们做渐进式DFM评审，供应商提出改为底部开一个清根槽，半径从0.1mm放宽到0.3mm，也不影响密封，结果良率从82%跳到97%。就改了一个参数。早期发现这事儿，几封邮件就解决了，拖到量产阶段，可能得改模具，周期至少多三周。
所以我说，DFM不是“设计完成之后的附件”，而是设计流程里的“亲儿子”。你得给它资源，给它决策权，而不是让它当个被审的文档。
从仿真到数据闭环，DFM正在变成智能制造的“操盘手”
从仿真到数据闭环，DFM正在变成智能制造的“操盘手”

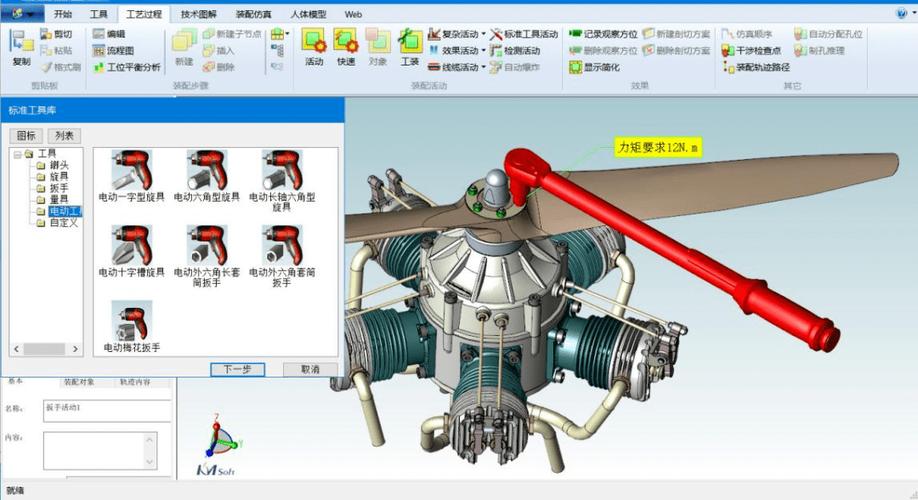

这几年的行业风向也很有意思。以前DFM全靠老法师经验，拍脑袋。现在有专门的可制造性仿真平台，比如SigmaSoft、Ameba，还有各类CAD内置的DFM检查工具，能自动识别过深孔、薄壁、悬臂结构，甚至估算工艺成本。你去看看那些做增材制造的团队，直接拿有限元分析做工艺仿真，衡量残余应力、热变形、支撑结构能不能去掉。这背后是大量科研数据在支撑。
更值得关注的是AI开始介入。学界有人用了数千个机械零件的工艺参数和制造反馈训练模型，预测某种几何特征在车铣加工中会不会振刀、变形。虽然现在还不算完美，但至少比“猜”强。
我特别赞成把DFM跟质量检测的数据闭环接起来。生产线上出现尺寸超差，系统自动回传到设计端，设计人员看着实时SPC曲线调整公差带。你想想，这是以前想都不敢想的速度。一个小零件在车间里出来的千分之二的瑕疵，立刻映射到CAD模型里变成一条高亮警告。这种“设计-制造-反馈-再设计”的闭环，才算把可制造性设计从静态清单变成了活系统。
[IMG_芯片封装热应力仿真与可制造性优化图]不过话说回来，工具再牛，也替代不了“尊重工艺”的心态。我见过有人用超算跑完仿真，最后照样漏了一个卡扣的拔模斜度，因为仿真模型里压根没建那玩意儿。所以说，DFM的核心还是跨部门沟通的“情商”。
这几年制造业最火的是什么？智能制造，数字孪生，但这些都建立在一个基础逻辑上：你设计出来的东西，得是现实里能造出来、能测出来、能批量复制的。否则你数字孪生搞得再好看，车间一开工就停线。
好了，唠了这么多。其实就是一句话，下次画图前，想想那块料是要过的哪台机床，想想那位师傅会不会在心里吐槽你。多问两句，多改几笔，后面就少一堆麻烦。这可比事后烧香管用。
