流片失败一次烧几千万：芯片设计研发里没人明说的暗礁

上个月跟南大厂做EDA的老周吃饭，他把手里的冰啤酒往桌上一顿，说上周接的一个初创项目，跑到最后签核阶段才发现时钟树偏斜超了12ps，28nm的节点，一次流片3200万，全打了水漂。

团队的负责人蹲在实验室门口抽了半包烟，说从架构搭建到RTL写完花了4个月，谁能想到最后栽在一个没人注意的时钟缓冲器延迟参数上。

被忽略的前置校验：不是画完原理图就算完

很多刚入行的工程师总觉得EDA工具里自带的CDC检查选项点个运行就能把所有问题揪出来，却不知道工具默认的规则匹配是基于通用场景设置的，针对不同工艺节点的漏电特性、不同应用场景的可靠性要求，需要单独写几百行的约束脚本，这部分工作量往往占整个前端设计周期的15%到20%，却很少被列进项目的甘特图里。

没人敢赌。

之前接触过一个做工业以太网PHY的团队，为了赶客户的送样节点，把原本计划做2轮的形式化验证砍成了半轮——只对核心的MAC层逻辑做了校验，剩下的寄存器配置通路直接跳过了验证环节。结果流片回来测的时候发现，只要配置寄存器的连续写操作间隔小于10个时钟周期，就会出现配置值被覆盖的问题，整个芯片的工业级可靠性直接不达标，原本谈好的两个客户，一个转了竞品，一个把交付时间往后推了整整18个月。

跨时钟域亚稳态的概率阈值，从来不是靠运气凑的，而是要在架构设计阶段就把同步器的级数、路径长度的冗余量算到每一条跨域信号里。很多人觉得只要在跨域路径上加两级触发器就万事大吉，却忽略了如果信号的跳变频率太高，两级同步器的亚稳态传播概率还是会超过可靠性要求的阈值，针对100MHz以上的高频跨域信号，往往需要三级同步器，甚至专门做异步FIFO来隔离时钟域，这部分的设计冗余如果一开始没留够，后期就算花再多时间调版图，也很难把可靠性拉回合格线。

流片不是终点：封测环节的设计代偿成本

之前碰到过一个做毫米波雷达前端的团队，把所有的设计精力都放在了芯片内部的电路优化上，完全没把封装的寄生参数纳入仿真范围。等拿到流片回来的测试芯片，才发现原本设计在77GHz频段的接收通路，因为打线的寄生电感让匹配网络的谐振频率偏了800MHz，实际测出来的噪声系数比设计值高了5dB，根本达不到车载雷达的探测距离要求。

后期没办法，只能在板级上额外加匹配网络和屏蔽罩，整个模块的BOM成本直接涨了40%，体积也比客户要求的大了一圈，原本能进供应链的产品，最后只能沦为实验室的测试样品。

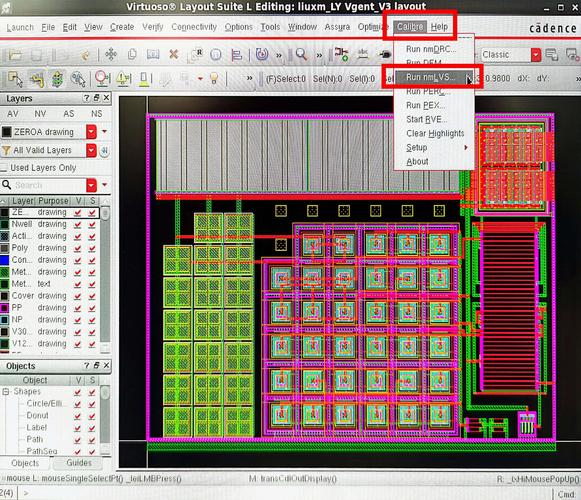

封装层面的寄生参数影响，从来不是封测厂的责任，而是设计阶段必须纳入协同仿真的核心变量。现在很多团队还抱着老的思路，觉得只要把GDSII文件交给代工厂，后续的封装、测试都是代工厂或者封测厂的事，却不知道先进封装场景下，chiplet之间的互连路径、打线的长度、中介层的材质，都会直接影响芯片的实际性能。比如2.5D封装的场景下，两个相邻chiplet之间的互连长度如果超过1mm，信号在高频下的传输损耗就会超过设计允许的阈值，这部分如果等版图全部画完了再调整布局，相当于把之前的整个floorplan推翻重做，返工的成本可能比从头做一遍架构还要高。

说真的，我见过太多团队把“设计和封测解耦”当成行业默认规则，觉得把文件交出去就万事大吉，结果拿到测试芯片的时候才傻了眼——所有的高频通路全是振铃，根本达不到标称的性能。

这种亏，吃一次记三年。

没有通用的最优解：场景边界才是设计的核心

现在总有人觉得，做芯片就要追最先进的工艺节点，参数就要往最高了堆，才能做出有竞争力的产品。但实际做过项目的人都知道，所有脱离应用场景的参数优化，本质上都是无意义的资源浪费。

比如做工业控制类的MCU，180nm的工艺节点足够满足10年以上的工作寿命要求，非要硬蹭28nm的先进工艺，不仅流片和制造成本涨了三倍，还会因为薄氧化层的漏电特性，在125℃的高温场景下出现随机的逻辑错误，失效率比成熟工艺的产品高两个数量级，根本过不了工业级的可靠性认证。之前有个团队做高温井下的传感器芯片，为了追求更小的芯片面积，把工艺从180nm换成了55nm，结果在150℃的测试环境下，芯片的静态功耗直接涨了8倍，内置的温度传感器测出来的数值完全漂移，最后只能又换回原来的成熟工艺，前期花的几百万研发投入全打了水漂。

所有的设计取舍，最终都要落到具体的应用边界上。做消费类的蓝牙音频芯片，核心是低功耗，那就要把每个模块的电源域拆到最细，哪怕多花几十万的EDA license费用，换回来的是待机电流从1uA降到100nA，在TWS耳机这种对续航敏感的产品上，就是能让用户多撑3个小时的实际体验。但如果是做车规级的功能安全芯片，核心就不是功耗或者极限性能，而是要把错误校验、冗余电路的占比提到足够的比例，哪怕性能低一点，只要能满足对应的功能安全等级要求，就能拿到整车厂的准入资质。

上周老周跟我说，现在很多刚成立的芯片团队，总觉得找几个从大厂出来的工程师，买几套正版EDA工具，找代工厂排个期，就能快速把产品做出来，却不知道这里面每一步的隐性坑，都是之前的团队用真金白银的流片失败换回来的经验。

哪有什么捷径。

你在设计阶段偷的每一次懒，省的每一轮校验，漏算的每一个寄生参数，最后都会在流片回来的测试报告里，变成一串让你冷汗直冒的异常数据，而这部分成本，从来不会在项目启动的预算表里被提前算进去。毕竟，能把芯片从纸面的架构图变成能正常工作的硅片，从来不是靠堆资源就能成的事。
