实验室开放日：我在半导体实验室摸到了比头发丝还细的测试探针

9月23号，南京的太阳还没完全退凉，我被师兄拉去凑实验室开放日的人头。

我本来不想去。

不就是摆几块展板，放几个做好的样品，招招新生推推项目，早就见怪不怪了对吧？换鞋套过风淋，我还在跟师兄吐槽，今天的奶茶少糖都没遮住甜味，早知道点三分糖了。

掀开洁净室门帘，我把奶茶忘了个干净

软塑料门帘掀开的瞬间，冷气裹着淡淡的酒精味扑过来，整个房间静得只剩下设备低低的嗡鸣。所有人都低着头，要么盯着显微镜，要么盯着操作屏，连走路都放轻了脚步。

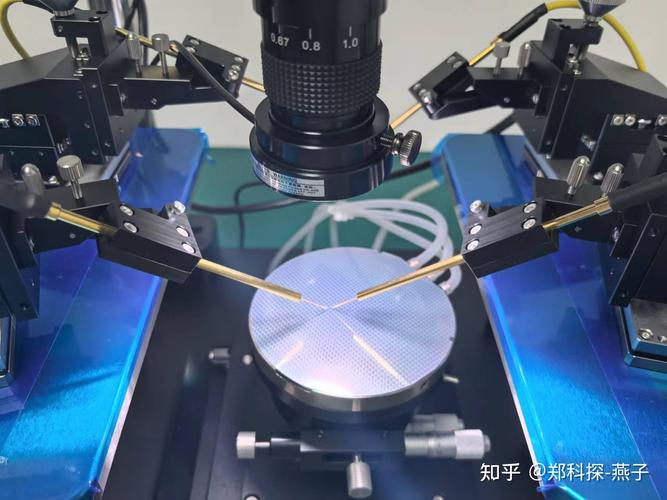

负责讲解的年轻研究员招呼我们凑到操作台跟前，指着那台半人高的设备说，这就是探针测试台，我们今天的主角不是光刻机，不是成品芯片，是这个台上面的针尖。

他点开显微镜的实时画面投到大屏上，我凑过去一看，倒吸一口凉气。

屏幕里，针尖细得像浮在空气里，比我见过最细的头发丝还要细三分之一，就那样稳稳落在芯片不到一微米宽的焊盘上，差一丝都不对。他说，现在一颗中端手机芯片，焊盘能有好几千个，每个都要这么戳一遍，测性能测良品，错一个位置，整个芯片就废了。

我之前在报告里看过，封装测试占一颗芯片总成本的三成以上，那时候只是个干巴巴的数字。那天盯着屏幕里的针尖，我突然懂了这个数字的分量。

说实话，那天去的大部分人，都围着角落那台展示用的旧光刻机拍照，很少有人愿意停下来听这个针尖的故事。我站了二十分钟，看着研究员调了三次位置，每次只动零点几微米，手稳得像钉在操作台上，连呼吸都没怎么变。

他笑说，我们这行，坐得住冷板凳是基本功，一天调十个八个样品是常事，急不来。

很多人不知道，我们卡脖子就卡在这里

之前网上聊国产半导体，开口就是光刻机，闭口就是高端设计，很少有人提这种小东西。探针，听起来就是个无关紧要的零件对吧？

可你知道吗？前几年，这种超细高耐磨的探针，我们完全做不出来，只能全靠进口。人家说涨就涨，说断供就断供，你一点办法都没有。为什么？因为要做细不难，难在耐磨。戳一万次，针尖不能秃，不能歪，精度不能变。

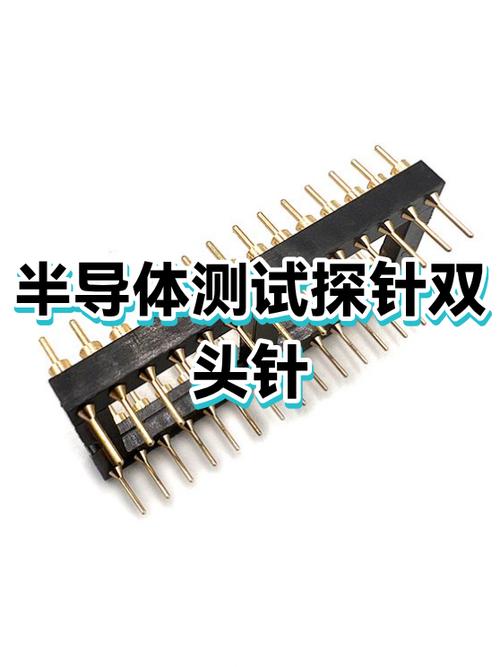

研究员拿出两个样品给我们传着看，当然隔着无尘手套，我只能隔着玻璃看。一个是进口的旧针尖，用了四万次，针尖还是齐整的。一个是我们自己做的，用了两万次，已经有点磨损了。

他说，你看这差距，也就几纳米，我们磨了五年才从五千次磨到两万次，现在还在往三万次冲，差一点，就要从头再来。

很多人觉得，国产替代就是搞个大新闻，一下子就超过别人了。我那天站在那里，看着那两个针尖的对比图，突然就想通了，哪有什么一下子啊。就是今天改一点材料配方，明天调一下拉丝工艺，每天就啃这几纳米的差距，啃一年是一点，啃十年就是一大步。

现在我们做出来的两万次寿命的探针，已经能用在大部分民用产品上了，价格只有进口的三分之一，很多国内封测厂已经开始用了。不用再看别人脸色拿货，这不就是最大的进步吗？

不过话说回来，人家做的五万次，我们还没追上，这也没什么好瞒的。开放日就是开放给你看真东西，好的坏的都摆出来，不是给你看PPT上修得完美的成果图。

开放日最有价值的，从来不是网红打卡点

转完整个实验室出来，我脱了无尘服，手上还留着酒精的味道，心里堵得慌，又有点发烫。

之前我也觉得，实验室开放日就是走个过场，宣传宣传，拉点生源，没什么实际意义。那天之后我改主意了，真的，你在网上看一百篇分析文章，看一千条热搜，都不如你自己站在这里，亲眼看看那个针尖，亲手摸摸这个操作台上的温度，听研究员跟你说我们还有多少差距，还有多少路要走。

网上现在两种声音，一种说我们已经全方面领先了，什么都能造了，另一种说我们什么都造不出来，全靠买。我就想让这些人都来这个开放日看看，看看那两个针尖的对比，你就知道，真相既不是前者，也不是后者。

我们没那么神，也没那么废。就是一群人，蹲在实验室里，啃着别人啃过的，也啃着别人没啃过的，一天走一步，慢慢往前走。没有那么多跌宕起伏的大戏，也没有那么多一蹴而就的神话，就是熬，就是磨，就是把那几纳米的差距，一点点啃下来。

那天走的时候，开放日的志愿者摆了个意见本，让大家写想法。我翻了两页，都是写“很有收获”“大开眼界”，我拿起笔写了一句：多摆点这样的真东西，少搞点花里胡哨的打卡点，就很好。

真的。现在什么都讲究流量，讲究出圈，连实验室开放日都要整个网红背景板，拍个照发朋友圈就完事了。我反而喜欢这种，把失败的样品，把跟别人的差距，把每天做的重复枯燥的小事，都摆到你面前，告诉你这就是真实的科研，这就是真实的国产替代，这才是开放日该有的样子啊。

毕竟，开放，不就是打开门，让你看真的吗？
