砸了三百万原型机才想起？你不知道的力学仿真分析到底能干啥

上个月去南京江宁见一个做特种车辆改装的客户，办公室角落堆了半人高的碎钢板。老板叼着烟戳那堆废铁，说这半年改了三批车架，全撞废了，算上原材料、人工、耽误交付的违约金，小三百万进去了，连水漂都没响。

我翻了翻他的设计图，问为啥没提前做力学仿真？他抬头一脸懵：那不是设计院大项目才用的东西？我这小改装犯得上花那个钱？

太常见了。太多做实体的朋友，总觉得仿真就是纸上谈兵，不如做出来撞撞试试。直到撞得钱包出血才追悔莫及。

为啥你做产品总得炸原型？力学仿真分析到底是什么

说实话，我刚入行的时候也瞧不上这东西。那时候刚从车间出来，觉得老师傅手敲的尺寸比啥都准，啥电脑算的都是虚的。直到跟着师傅做一个桥梁的预埋件，按经验放的壁厚，浇完混凝土裂了三块，补一块花了十几万，那时候才懂。

什么是力学仿真分析？说白了就是在电脑里提前把你的零件/结构“拉一遍压一遍撞一遍”，不用你真金白银开模做出来，就能提前知道哪里会断、哪里会弯、变形超不超标。

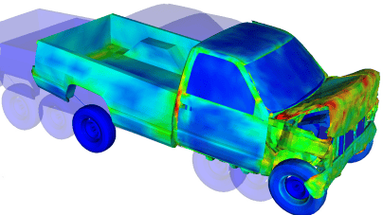

就拿开头那个改装车车架来说，你要撞护栏测试，做一个完整车架要五万块，撞一次就没了。做仿真呢？两千块钱，一天出结果，直接告诉你哪个位置的强度不够，哪个地方壁厚可以减下来还不影响安全。

很多人觉得这是最近几年才出来的高科技？不对，早在上世纪六七十年代，航空航天领域就开始用了，那时候电脑算一个小结构要算好几天，现在普通人拿个游戏本就能跑个简单的零件分析，成本降了不知道多少倍。

不过话说回来，很多人对这事有误解，觉得仿真就是高大上的东西，只有大公司玩得起。其实现在国内做仿真的服务商，小项目几千块钱就接，就算你自己买软件，很多基础版的年费也就几万，比你废一套模便宜多了。我之前认识那个做登山扣的浙江老板，当初嫌八千块的仿真费贵，批量做了十万个，出货抽检三分之一拉断，赔了客户八十万，够做一百次仿真了。说起来他现在还拍大腿。

力学仿真分析不是玄学，核心逻辑其实很简单

不少人一听“力学分析”就头大，觉得满页公式看不懂，肯定是博士才能玩的东西。其实拆解开，逻辑普通人都能懂。

核心方法就是有限元离散——听不懂？我给你打个比方，你要算一整个西瓜的重量，你没称，但是你知道每一勺西瓜瓤的重量，你把所有勺加起来，不就是整个西瓜的重量么？

力学仿真就是这么干的。把你要分析的整个结构，切成几百万甚至上千万个很小的小单元，每个小单元的受力变形很好算，算完之后把所有单元的结果拼起来，整个结构哪里坏不坏就出来了。

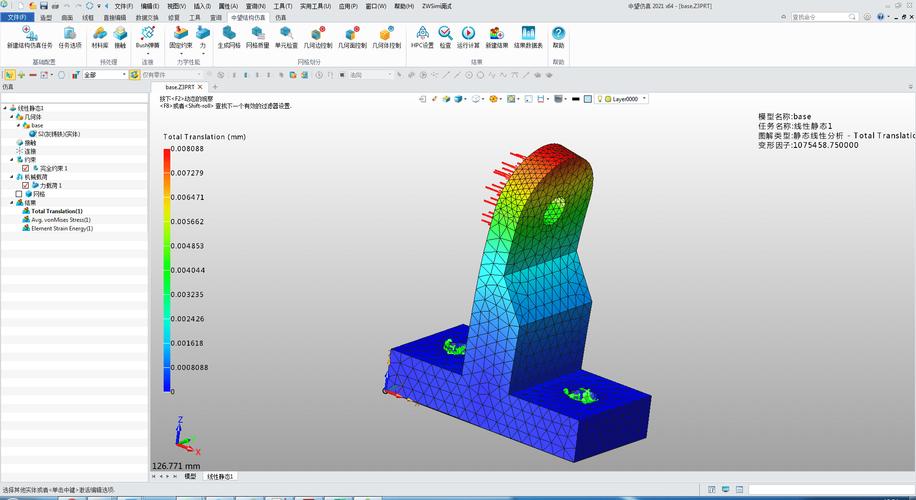

就说你做一个铝合金支架，要吊五百公斤的东西，切完小单元之后，电脑挨个算每个点受到拉力之后伸长了多少，应力多大，超过材料屈服强度的地方就会标红，你一看就知道哦这里要加厚，那里要加筋，不用瞎试。

很多新手刚做的时候容易踩坑，出来的结果和实际差一大截，就说仿真不准。其实大多不是仿真的问题，是你输的参数不对。我刚学的时候就干过这事，把6061铝合金的屈服强度输成了304不锈钢的，出来结果说完全没问题，做出来一拉就断，当时熬了三个通宵才找到问题，那个懊恼啊……

真坑。

而且你别以为只有静态结构受力才能用，热胀冷缩、震动疲劳、流体冲击都能算，说白了只要和“力”沾边的变形破坏，都能做仿真分析。比如手机掉地上屏幕会不会碎，提前就能算出来；风电叶片转十年会不会断，也能提前模拟出来。

别神化！力学仿真分析的边界在哪，这些坑一定要避

我见过很多人吹仿真，说只要做了仿真就百分百不会出问题，这纯纯是忽悠。仿真永远是模拟，是对现实的简化，不可能100%和实际一模一样。

第一个坑就是过度简化模型。比如你做一个焊接起来的结构，你直接把焊缝当成和母材一样的整块材料算，那结果肯定偏啊，焊缝本来就有缺陷，强度本来就比母材低，你不考虑这个，算出来的强度肯定虚高，做出来大概率断在焊缝。

第二个坑就是滥用仿真，啥活都要先仿一遍。说白了仿真就是帮你降试错成本的，如果你的产品本身改造成本很低，改个小尺寸几块钱几十块钱就能试，那你直接试就行了，犯不上花几千块做仿真，浪费钱浪费时间。我见过一个做小塑料卡扣的设计师，改个0.5mm的圆角都要跑一天仿真，这不是纯脱裤子放屁么？

第三个坑就是拿仿真结果当圣旨，不做实际验证。仿真给你的是参考，是帮你把一百个方案筛到剩两三个，最后那两三个你还是得做个原型测一下，毕竟实际工况比你模拟的复杂多了，说不定你材料里面有个小气孔，仿真没考虑到，就出问题了。

说实话，现在很多做实体的老板，要么完全不知道有这东西，瞎试错砸钱，要么就是被吹得神乎其神，花大价钱买了一堆没用的服务，其实都走极端了。

说白了，力学仿真分析就是个工具，就像你修车用的举升机，你不能说举升机能帮你修好车，但它能让你不用爬车底，少沾一身油，省不少力气。它帮你把绝大多数坑提前踩了，剩下的小问题你再微调，省下来的都是真金白银。

那个南京做改装的老板，听完之后当场就付了定金做仿真，一周之后出结果，改了两个加强筋的位置，再做原型，测试一次性过了。现在他新车型开发，第一件事就是做仿真，再也不堆废铁了。

你说，早干嘛去了？

对吧？
