陶瓷材料研发：被低估的工业核心，正在突破卡脖子重围

上周去珠三角逛了一圈新材料工业园。差点惊掉下巴。谁能想到现在造陶瓷的，早就不做碗碟瓷砖了。

别再把陶瓷和日用瓷划等号了

很多人的固有印象里，陶瓷就是脆的、便宜的，用来做餐具做地砖的东西。那是你没见过现在的先进结构陶瓷和功能陶瓷。碳化硅陶瓷扛得住1600度高温，强度比普通钢材高三倍，绝缘性还拉满。氮化硼陶瓷能导热又能绝缘，是芯片散热片的绝佳材料。就连现在最火的固态电池，核心的电解质都得用陶瓷做。

说实话，国内高端陶瓷这十年的进步，比大多数人想象的快太多。之前半导体用的碳化硅陶瓷基片，九成靠日本进口，人家说涨价就涨价，还会卡交付。现在广东几条国产线跑通之后，进口价格直接降了快一半，国内半导体制程厂现在七成的中低端基片都用国产的了。

半导体芯片用碳化硅陶瓷基片生产线

前阵子看航天院所发的成果，新的透波陶瓷用在新一代导弹天线罩上，飞行速度五倍音速下都不会开裂，性能比之前进口的型号还好。这种东西，给钱人家都不卖，全靠自己研发啃下来。你说牛不牛。

陶瓷材料研发最头疼的是什么？说出来都是泪

外行看着觉得不就是烧泥巴吗？能难到哪去。只有真正做研发的才知道，这里面的坑能埋人。

做陶瓷第一步是配粉体，差0.1%的烧结添加剂，最终成品的热导率能差30%，硬度能差两个等级。研发人员调配方，一次配十几斤料，烧一次就是十几个小时，出来切开看性能不对，下次再调，一个项目做两三年调上百次配方都是常事。

更头疼的是烧结。传统的热压烧结要一千七八百度，还得保温十几个小时，能耗高不说，内部很容易出微小气孔，一整炉出来合格率不到五成，成本直接上去了。我认识一个做研发的老大哥，在研究所待了八年，就盯着降低烧结温度这个事儿，头发都熬白了大半，才搞出来一套新的工艺，把烧结时间从12小时降到2小时，能耗砍了七成。

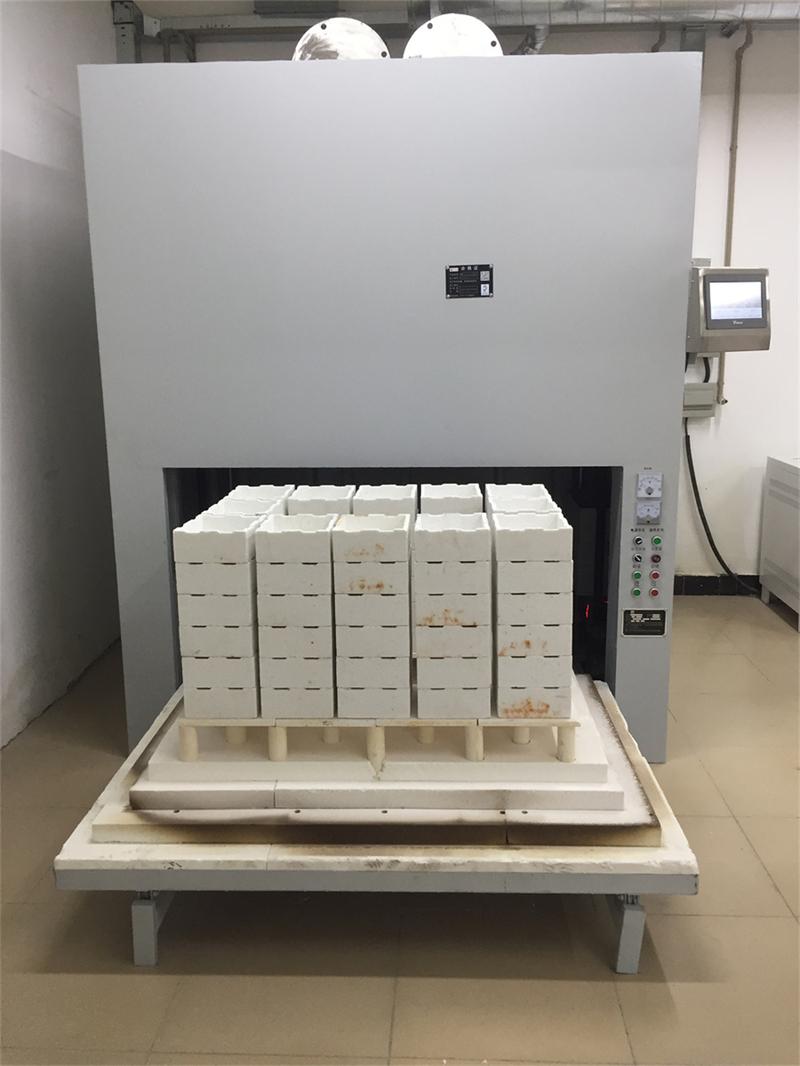

陶瓷研发实验室烧结炉试样摆放场景

不过话说回来，这两年资本进场之后，研发速度真的快了不少。之前冷烧结技术只停留在实验室阶段，现在已经有厂把它用在量产线上了，低温就能把陶瓷压成型，性能不降，成本砍了一大块。还有人用机器学习辅助找配方，之前大半年才能试完的组合，现在半个月就能出结果，省了不知道多少人力时间。

当然，短板还是有的。现在高端的高纯陶瓷粉体，很多还是靠进口，人家一吨卖几十万，我们自己做出来纯度差一点点，性能就跟不上，还是要补基础研究的课。

接下来十年，陶瓷材料研发的风口在哪？

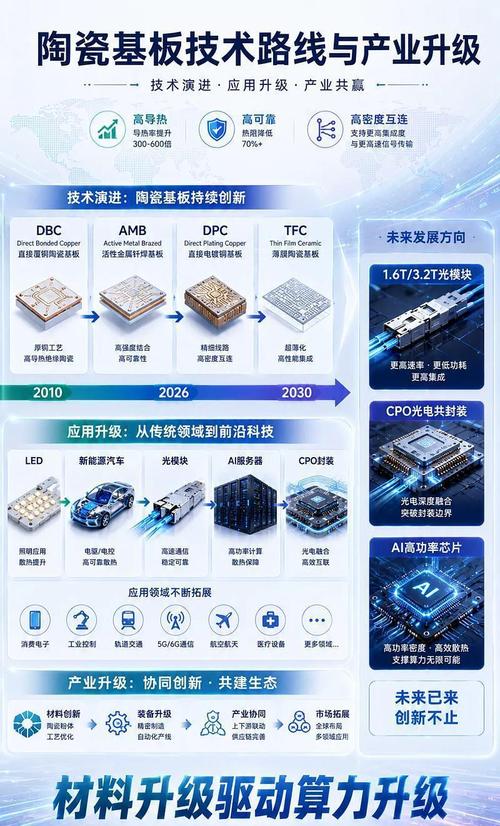

接下来十年，陶瓷材料研发的风口在哪？

第一个肯定是半导体领域。现在第三代半导体碳化硅器件产能爆发，对高性能陶瓷衬底的需求一年涨30%，这个缺口现在还很大，国内好多院所和企业都在砸钱攻，只要能把大尺寸基片的良率提上去，就是赚大钱的生意。

第二个是固态电池陶瓷电解质。现在硫化物电解质被外国掐着专利，氧化物陶瓷电解质是我们换道超车的机会，只要把界面阻抗、柔韧性这两个问题解决，固态电池的商业化速度至少能提前三年，现在宁德、比亚迪都在布局相关的研发，动静不小。

第三个就是航空航天和军工领域的氮化硅透波陶瓷、碳化硅热结构陶瓷，这些东西不管什么时候都是刚需，而且完全没法进口，只能靠自己，现在每年的需求都在涨，只要做出来合格的产品，根本不愁卖。

很多人关注新材料，只盯着锂电池、光伏、芯片，没人会注意到陶瓷这种闷声发大财的领域。其实它是整个工业体系的「垫脚石」，没有好的陶瓷材料，你高端芯片造不了，大飞机造不了，先进电池也做不出来。

我之前在实验室见过一个二十出头的博士生，蹲在烧结炉旁边等样品出炉，眼睛红得像兔子，说这是他第五十次调配方了，这次再出问题，毕业都悬。可等样品拿出来测完性能，他跳起来给导师打电话的样子，我到现在都记得。

就是这样一帮蹲在实验室烧炉子的人，一点点把我们的陶瓷研发从跟跑到并跑，部分领域已经开始领跑了。再过十年回头看，你会发现他们干成了多大的事儿。
