先进制造工艺:那些正在改变工业格局的隐形突破

2026-09-12 20:00:55小研科研成果库11
去年跑珠三角的制造业集群,逛了五六个不同行业的工厂,差点惊掉下巴。 我原来对先进制造的印象,还停留在工厂里摆一排工业机器人,码垛焊接全自动。 真去看了才知道,最值钱的变化从来都不是摆在明面上的机器,是藏在机器背后的先进制造工艺。

从“等公差”到“创公差”:增减材复合制造的革命

原来做零件,不管是铸造还是机加,逻辑都是“减料”——从一块大毛坯上,把多余的部分切掉,最后得到想要的形状。公差呢,是一步步等出来的,粗加工留余量,半精加工再留,最后精加工磨到尺寸,稍微错一点,整个零件就废了。 遇到带复杂内部结构的零件怎么办?比如航空发动机的空心冷却叶片,新能源汽车的一体化散热板,传统工艺根本做不出来,要么拼起来焊,强度达不到要求,要么干脆做不了,只能进口。 现在呢?增减材复合制造直接把这个逻辑给改了。 金属3D打印航空发动机空心叶片成品金属3D打印航空发动机空心叶片成品 说白了,就是先靠3D打印“长”出接近最终形状的毛坯,自带复杂内部结构,然后只需要精加工表面几个连接位置就完事。公差不是切出来的,是打印的时候就设计好的。 之前跟航天院所的工程师聊天,他说现在做某型号火箭的推进器管路,原来焊接要几十个零件拼,现在一次打印成型,强度提了30%,重量降了20%,交付周期从三个月缩到一周。 说实话,这个改变真的够大。现在不止航空航天,就连做高端模具的工厂都开始用了,模具里面的随形冷却水路,打印进去之后,注塑的冷却时间直接砍半,生产效率翻一倍,这都是真金白银的利润。

纳米压印:打破高端光刻依赖的先进工艺新路径

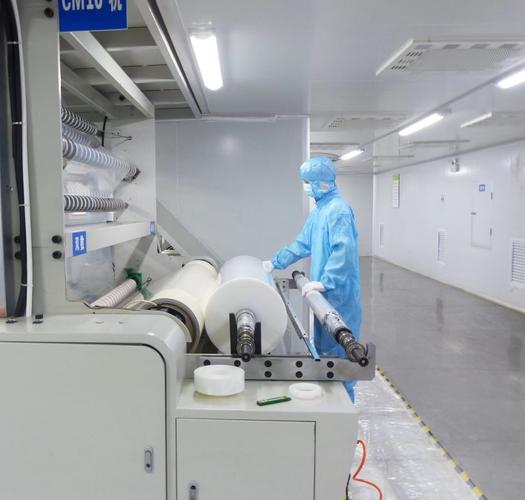

提到半导体相关制造,所有人都盯着EUV光刻机,觉得那才是最高级的。其实很多先进制造场景里,纳米压印工艺已经偷偷挑大梁了,而且我们已经追上来了。 纳米压印的逻辑其实很简单,就是做一块带纳米级结构的模板,像盖印章一样,把结构压到材料上,比传统光刻成本低好多,良率还高。 以前卡我们脖子的是什么?不是压的设备,是长寿命大尺寸的模板。进口一块1米长的连续纳米压印模板,要几百万,还不肯卖大尺寸的给我们。 现在呢?国内江苏有家企业,搞出来了连续电铸制造纳米模板的工艺,能做2.5米长的卷对卷模板,寿命超过100万次,价格只有进口的三分之一。 国产卷对卷纳米压印生产车间实拍国产卷对卷纳米压印生产车间实拍 现在这个工艺用到哪里了?Mini LED芯片的焊盘制造,异质结光伏电池的减反微结构,甚至折叠屏的防水透气膜,都在用。 我之前帮一家光伏企业整理行业报告,他们算过账,用国产纳米压印做异质结电池的减反层,每瓦电池的成本能降8分钱,一条10GW的生产线,一年就能省8000万。还能把转换效率提0.3到0.5个百分点,这又是好几个亿的额外收益。 别小看这些,很多人觉得先进制造就得搞高端芯片,其实这些下游应用里的工艺突破,才是真正养活了最多企业,赚了最多外汇的地方。

AI赋能:结束了工艺参数的“盲调”时代

AI赋能:结束了工艺参数的“盲调”时代AI赋能:结束了工艺参数的“盲调”时代 很多人一听到AI加制造,就觉得是噱头,是炒概念割韭菜。说实话我原来也这么觉得,直到我见过一家做高端动力电池焊接的工厂。 他们原来开发一个新车型的电池箱体焊接工艺,要做什么?不同的铝合金材料,不同的板厚,不同的焊接路径,要老师傅带着团队,一次次试参数,电流大了焊穿,小了焊不牢,运气不好试两三个月,都调不出稳定的良率。 现在呢?他们把所有过往的焊接数据都喂给AI,建了数字孪生模型,新工艺的参数先在虚拟空间里试几千次,筛出来最优的两三个参数,直接上机,第一次试产良率就能到96%以上,整个开发过程从两个月缩到一周。 先进制造拼到最后,拼的就是工艺参数的积累。原来这些参数都装在老师傅脑子里,换个厂换个设备就不对了,现在把这些经验变成数据,变成AI模型,就能复制,就能快速迭代。 不过话说回来,AI不是来抢老师傅饭碗的,是把老师傅从日复一日的试错里解放出来,去搞更难的创新。原来一个老师傅一年最多开发三五个新工艺,现在能搞十几个,进步速度当然不一样。 现在很多原来做代加工的工厂,就是靠这个,敢接原来不敢接的高端定制单,客户要一个新零件,原来报价三个月交货,现在半个月就能出样品,价格还比同行低,怎么可能没订单? 前阵子跟工信部的老专家聊天,他说我们国家现在的制造设备,大部分都能买得到,能造得出来,真正差的,就是工艺。 什么是工艺?就是你知道把材料加热到多少度,加压多大,走刀速度多少,就能出来合格的产品,这个东西买不来,只能自己一点点磨,现在有了新的方法,磨的速度快了太多。 那些藏在生产线角落里的工艺改进,看起来不起眼,攒得多了,就是整个国家制造业的升级。 对吧?
