材料表征技术:藏在新材料突破背后的“透视眼”
你知道现在动力电池能量密度越做越高,先进芯片能刻到3nm,高温耐热合金能扛住燃气轮机上千度的烧蚀,背后靠的是什么?不是只有配方设计牛就行。很多时候卡脖子,就卡在能不能看清材料的真实结构——这就是材料表征技术的事儿。
原位透射电镜观测锂枝晶生长实验图
说白了,它就是给材料做CT,从宏观形貌拍到原子排布,从静态结构拍到动态演化,把以前看不见摸不着的微观变化,完完整整摆到你眼前。
冷冻电镜制备电池SEI膜原始样品图
现在国内头部的电池企业,基本上都在布局冷冻电镜表征平台,就为了能开发出更高能量密度的锂金属电池。这一步看清楚了,优化的方向就明确了,比瞎试错快太多了。
别把表征当“发论文工具”,它才是突破的钥匙
不过话说回来,我接触过很多做材料的,不管是高校还是企业,都还是老思路:表征就是用来补数据发文章的,设备越高端越能发好文章,至于能不能解决实际问题,反而放在其次。
真的太浪费了。我前阵子碰到一个企业的工程师,做磷酸锰铁锂正极,循环一百圈容量衰减就掉了10%,改了半年的配方都不行。后来来我们这边做了一次原位的同步辐射测试,发现就是循环过程中锰离子溶解之后,晶胞结构塌了,原来他们的包覆层有纳米级的缝隙,电解液顺着缝隙钻进去腐蚀,改了包覆工艺的温度,一下子衰减降到了3%以内,整个过程才用了两个多月。
要是一直闷头试,不知道问题出在哪,指不定还要耗多久。
当然,我也不是说越贵的设备越好,适合的才对。有人做个普通的建筑陶瓷,非要挤破头约冷冻电镜,那不是纯粹浪费资源吗对吧?还有现在挺火的AI辅助表征分析,确实能省很多力气,不用人手动数晶粒标原子了,但你要是完全把结果交给AI,自己不看原始数据,很容易出问题。我就见过有人做XRD分析,AI把杂质的小峰标成了新物相,高高兴兴发了文章,最后被人揪出来撤稿,太可惜。
现在新材料的竞争,早就已经卷到原子级了。你连你的材料在工作的时候到底是什么样都看不清楚,怎么跟别人拼?以前我们说卡脖子,卡设备,现在我们自己有了大科学装置,有了先进的电镜,有了越来越多自主研发的表征设备,接下来就看怎么用了。
很多下一代的新材料,比如固态电池、新一代光伏,现在都卡在对结构的认知上,说不定哪一天,一个新的表征技术就捅破了这层窗户纸。
我们等着就是了。
从“炒菜式试错”到“原子级透视”,它是材料界的隐形核心
早些年搞材料,基本就是闭着眼试。配好料烧一烧,测个性能,好用就量产,不好用就换配方。为啥好为啥不好?全靠猜。哪里出了问题?也只能拆了样品瞎琢磨。 我当年读博的时候,同课题组一个师哥,做了大半年的高温陶瓷,强度一直上不去,换了十几种烧结工艺都没用,差点毕不了业。后来好不容易排上了所里的电镜,才发现是烧结过程中原料里的杂质偏析到了晶界,硬生生把晶界扯脆了。改了原料提纯步骤,半个月就达标了。 你说气不气人?要是早能看清楚里面的结构,哪用浪费大半年的时间。 现在不一样了。现代材料表征技术早就不是做完样品拿出来拍个静态照片了。你想看着材料在实际工作状态下怎么变?可以。原位表征能让你边给电池充电,边看着锂枝晶怎么长大,界面怎么开裂。

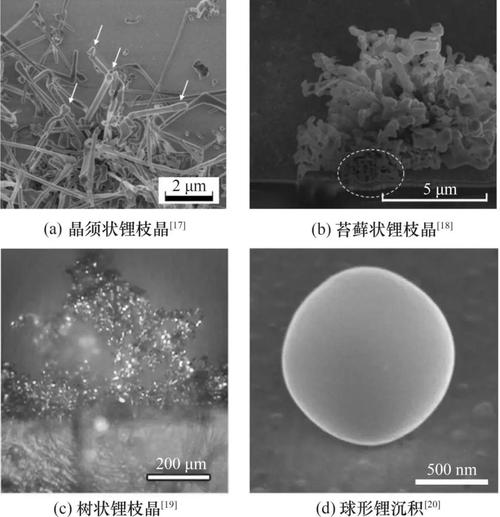

原位透射电镜观测锂枝晶生长实验图
说白了,它就是给材料做CT,从宏观形貌拍到原子排布,从静态结构拍到动态演化,把以前看不见摸不着的微观变化,完完整整摆到你眼前。近年爆发的几个新方向,藏着产业落地的新机会
说实话,前十年大家聊材料突破,聊的都是配方,都是新材料体系,最近这三五年,越来越多的人开始聊表征了。毕竟很多成熟体系,性能往上提的空间,就卡在对微观结构的认知上。 现在最火的,一个是同步辐射原位表征。国内这两年大科学装置建得快,上海光源二期开了好多专门给能源材料用的线站,怀柔综合极端条件实验装置也投用了,不用再像以前那样跑到国外去抢机时,普通课题组也能约到原位测试。我认识一个做钙钛矿光伏的团队,去年用同步辐射的超快表征,直接捕捉到了钙钛矿薄膜缺陷态在光照下的演化过程,一下子找到了抑制缺陷的方法,组件效率直接提了1.2个百分点,现在已经在给量产线做验证了。 另一个爆火的方向,是冷冻电镜在能源材料中的应用。以前冷冻电镜都是用来测蛋白质结构的,这几年大家发现,它用来测锂电池脆弱的SEI膜再合适不过了。SEI膜是锂负极表面生成的一层薄膜,特别薄,还特别容易被电子束打坏,常温下做表征,出来的都是坏了之后的结构,根本不是真实状态。把样品快速冷冻冻住,保住原始结构,用冷冻电镜一拍,原子级的结构直接就出来了。

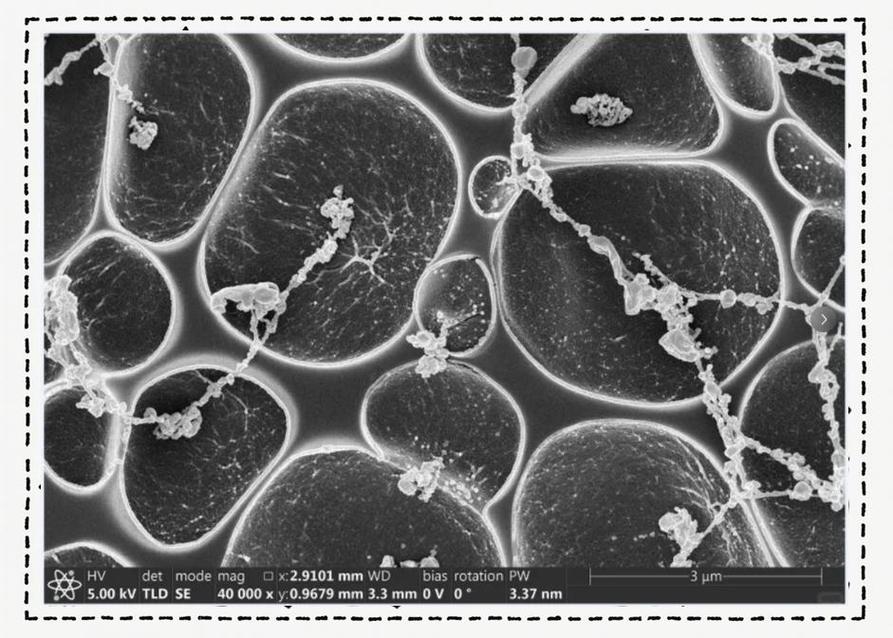

冷冻电镜制备电池SEI膜原始样品图
现在国内头部的电池企业,基本上都在布局冷冻电镜表征平台,就为了能开发出更高能量密度的锂金属电池。这一步看清楚了,优化的方向就明确了,比瞎试错快太多了。别把表征当“发论文工具”,它才是突破的钥匙
别把表征当“发论文工具”,它才是突破的钥匙
不过话说回来,我接触过很多做材料的,不管是高校还是企业,都还是老思路:表征就是用来补数据发文章的,设备越高端越能发好文章,至于能不能解决实际问题,反而放在其次。
真的太浪费了。我前阵子碰到一个企业的工程师,做磷酸锰铁锂正极,循环一百圈容量衰减就掉了10%,改了半年的配方都不行。后来来我们这边做了一次原位的同步辐射测试,发现就是循环过程中锰离子溶解之后,晶胞结构塌了,原来他们的包覆层有纳米级的缝隙,电解液顺着缝隙钻进去腐蚀,改了包覆工艺的温度,一下子衰减降到了3%以内,整个过程才用了两个多月。
要是一直闷头试,不知道问题出在哪,指不定还要耗多久。
当然,我也不是说越贵的设备越好,适合的才对。有人做个普通的建筑陶瓷,非要挤破头约冷冻电镜,那不是纯粹浪费资源吗对吧?还有现在挺火的AI辅助表征分析,确实能省很多力气,不用人手动数晶粒标原子了,但你要是完全把结果交给AI,自己不看原始数据,很容易出问题。我就见过有人做XRD分析,AI把杂质的小峰标成了新物相,高高兴兴发了文章,最后被人揪出来撤稿,太可惜。
现在新材料的竞争,早就已经卷到原子级了。你连你的材料在工作的时候到底是什么样都看不清楚,怎么跟别人拼?以前我们说卡脖子,卡设备,现在我们自己有了大科学装置,有了先进的电镜,有了越来越多自主研发的表征设备,接下来就看怎么用了。
很多下一代的新材料,比如固态电池、新一代光伏,现在都卡在对结构的认知上,说不定哪一天,一个新的表征技术就捅破了这层窗户纸。
我们等着就是了。
