芯片设计研发：圈子外没人知道的坑与新破局
上次跟一个在头部厂商做前端设计的老哥喝酒，他说熬了三个大夜改的时序，结果流片回来发现一个微小的IP配置错误，直接废了。一杯闷酒下去，我都跟着心疼。 流片一次大几百万，先进工艺甚至上千万，换谁不心疼。这行哪有什么轻轻松松的成功，都是拿命和钱堆出来的。
流片前的隐形陷阱：九成新手都会栽跟头
很多圈外人觉得芯片设计就是画个版图，送工厂就能做出来，其实从需求定义到tape out之前，每一步都埋着坑。
很多创业公司为了抢赶流片窗口期，抱着“差不多就行”的心态砍验证流程，省了几十万的验证成本，结果流片回来全废，几百万打水漂的例子一抓一大把。去年深圳某AI芯片初创，就是把第三方PHY的时序约束写错一位，回片后所有高速接口都没法用，直接烧掉小半A轮融资，创始人蹲在公司走廊抽了三天烟，连门都不想出。
芯片设计研发前端验证流程实拍图
说实话，现在行业扩张快，新人多，很多刚从高校出来的博士，发顶会论文发得顺风顺水，一到工业界就懵——论文只会写核心创新点，才不会告诉你怎么对齐Foundry的设计规则，怎么处理IR降，怎么给不同电压域做物理隔离。对吧？这些干货都是烧钱烧出来的，没栽过两三个坑，根本记不住。
我见过不少工作三四年的工程师，画版图规规矩矩，一遇到时序违规就只会瞎调约束，根本找不到根因，这种水平，去大公司只能打打下手，小公司根本不敢让你碰核心项目。
EDA工具破局：单点超车比全流程追赶更务实
这些年大家都在说EDA卡脖子，没错，三大厂垄断了几十年，先进工艺全流程我们确实还追不上，但不代表我们没机会。
上个月我去上海参加一个细分行业沙龙，某本土EDA厂商展出的7nm块级布局工具，实测下来跑同一款设计，比国外老牌工具快15%，功耗优化还高出3个百分点，当时在场的好多设计公司负责人都围上去要报价。

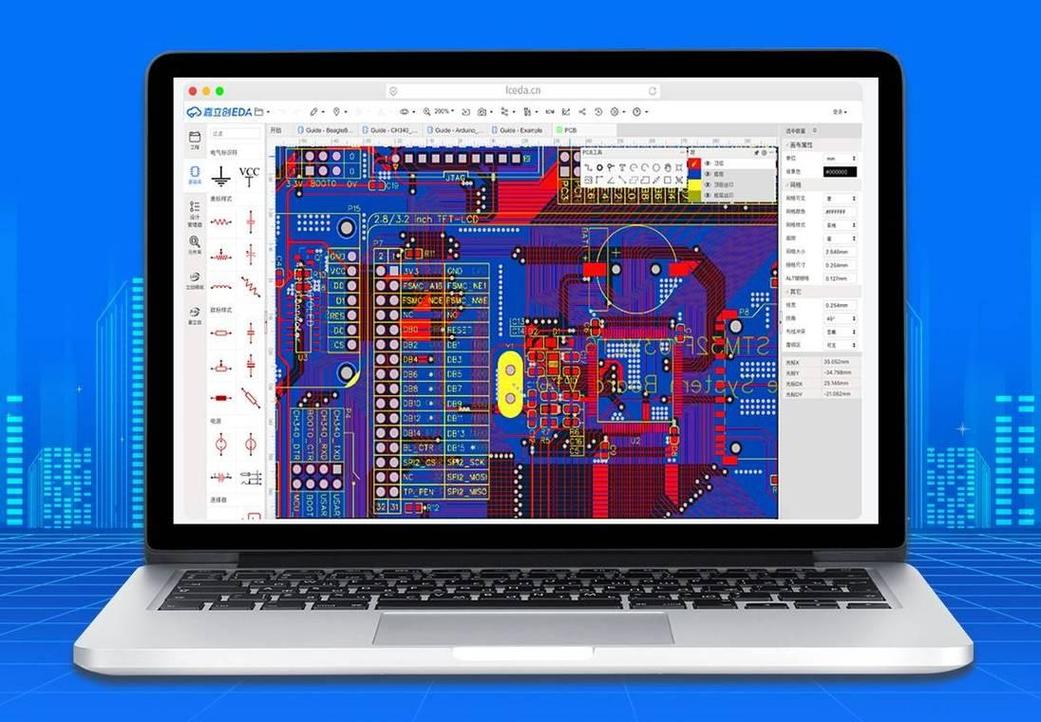

本土芯片设计EDA工具操作界面实拍图
不过话说回来，我也不赞同那些吹“三年取代三大厂”的鬼话。人家攒了三四十年的技术栈，从标准单元库到DRC验证，每一步都是无数客户喂出来的，我们从零基础开始做，才十几年，能做到单点突破已经够惊喜了。
现在国内很多中小芯片设计公司，已经开始批量用本土EDA做前端仿真了，一套license下来能省一半钱，对于一年利润才几百万的小公司来说，这就是活下去的空间啊！
别小看单点突破，今天一个工具做好，明天另一个工具追上，慢慢攒，全流程不就出来了？一口吃不成胖子，这个道理没人不懂。
AI撞进来，芯片设计研发的游戏规则变了
AI撞进来，芯片设计研发的游戏规则变了
这两年大模型火得一塌糊涂，谁能想到AI最先颠覆的实业领域，居然是芯片设计。
英伟达最新流片的消费级GPU，已经用自研大模型做布局布线了，直接把整个后端流程压缩了20%的时间，成品功耗还降了好几个点，这个效率提升太吓人了。国内的头部设计公司，也都在训自己的设计大模型，把过去十几二十年流片成功失败的数据全喂进去，让AI提前预判哪里容易出时序违规，哪里容易有DRC报错，直接把原来三四个月的验证周期压缩到一个半月，这是什么概念？原来一年只能流片一款，现在一年能流两三款，试错速度直接翻了倍。
当然，AI也不是万能的。我认识一个做AI辅助设计的工程师，他说现在大模型生成的设计约束，看着逻辑通顺，实际一跑仿真错漏百出，最后兜底还是得靠资深工程师卡关。AI现在就是帮你干那些重复的脏活累活，核心的trade off还是得人来做。
不过哪怕只是干脏活累活，带来的效率提升已经足够改变行业了。以后说不定三五个人的小团队，靠AI辅助，就能做一款不错的中低端MCU，芯片设计的门槛会越来越低，会有更多小玩家进来搅局，原来的头部厂商如果跟不上，说不定就被拍在沙滩上。
那天喝酒的那个老哥，后来换了个车载芯片的项目，上个月顺利回片一次点亮，给我发了个喜红包，截图里他眼睛红得像兔子，熬了大半年，头发都掉了一圈，终于成了。
芯片设计研发就是这么回事，没有什么神话，都是踩坑踩出来，烧钱烧出来，熬头发熬出来的。现在有了新工具，有了新方法，也还是得一步一步走，错了改，成了再下一轮。没什么捷径。
