微纳制造技术：在原子尺度玩积木，这才是最硬核的“手办”制作

去年年底去深圳高交会，被一个巴掌大的展台震住了。

不是那种灯光酷炫的大厂展位，而是一个高校实验室的角落。桌上一台显微镜，旁边摆着几块晶圆，讲解员是个博士生，结结巴巴地说：“这是我们刚做出来的纳米压印模板，线宽……15纳米。” 15纳米？我凑近了看，啥也看不见。就一玻璃片，对着光有点虹彩。但那一刻我知道——有些东西，肉眼看不见，却能掀翻整个产业。

这就是微纳制造技术。在头发丝的千分之一上刻电路、搭结构，比造芯片更底层，比3D打印更精细。说实话，这几年“光刻机”成了国民梗，但很少有人深究背后的微纳制造到底是怎么回事。对吧？大多数人只知道荷兰ASML的EUV光刻机一机难求，却不知道我们自己在实验室里也搞出了不少让人拍大腿的突破。

压印出来的奇迹，打破摩尔定律的另一种可能

上个月，中科院一个团队在《纳米快报》发了篇文章，说他们用纳米压印光刻（NIL）做出了间距12纳米的周期性结构。看到这个，我立刻想到那年台积电宣布5纳米制程时，业内一片沸腾的样子。不过，纳米压印跟传统光刻完全是两条路子——它就像盖章。刻好一个超高精度的“图章”，蘸上光刻胶，往晶圆上一压，完事。简单？粗暴？但的确有效。

纳米压印光刻模板与压印过程示意图

可是啊，这技术也有它的脾气。模板的磨损、对准的精度、残胶控制……每一样都能让工程师掉光头发。记得2014年，佳能收购了纳米压印设备厂商Molecular Imprints，当时大家都以为要跟ASML正面刚了。结果呢？一晃十年，消费电子产品里的大规模量产还是光刻的天下。倒是在LED、生物芯片这些讲究成本的地方，纳米压印活得挺滋润——尤其是在AR衍射光波导这个赛道，压印几乎就是救世主。

这里得提一嘴，国内有家叫光舵科技的公司，2023年给某大厂供了一批AR光波导的压印模板，良率干到了90%以上。听到这个消息我还蛮兴奋的，毕竟微纳制造要是只困在实验室，那就太没劲了。

卡脖子的不只是光刻机，还有那些看不见的“微工具”

一聊到微纳制造，总绕不开光刻机。但内行人都知道，真正的瓶颈往往藏在更不起眼的地方：光刻胶、高纯试剂、超精密运动平台、甚至是个小小的喷嘴。咱就说光刻胶吧——日本JSR、东京应化，市场份额占了多少？90%以上！而国内尽管有南大光电、瑞红等企业追赶，可高端ArF光刻胶仍然严重依赖进口。你说气不气？材料这关过不去，光刻机再强也是巧妇难为无米之炊。

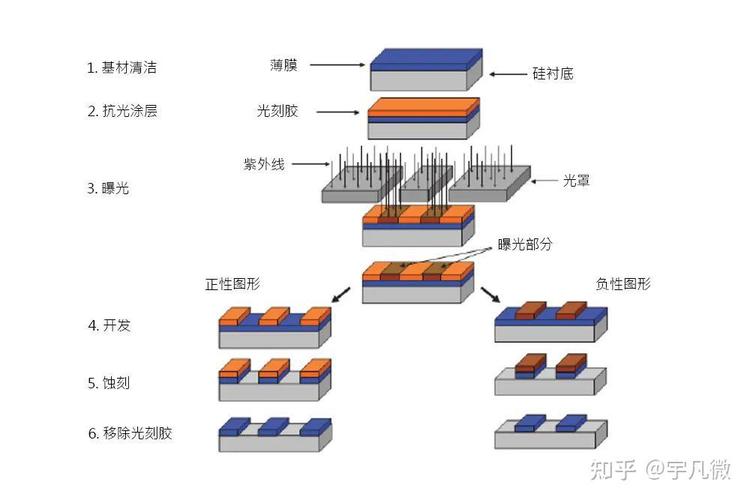

半导体光刻胶涂布工艺微观示意图

还有一个容易被忽视的领域——超精密检测设备。你要在纳米尺度上加工，首先得能看清结构对不对。这就要用到扫描电子显微镜（SEM）、原子力显微镜（AFM），甚至更尖端的近场扫描光学显微镜（NSOM）。这些家伙的价格，随便一台都顶一线城市一套房。更关键的是，高端型号往往对华禁运…… 去年清华团队攻克了基于金刚石NV色心的量子精密测量技术，实现了纳米级磁成像，我看报道时差点喊出一句“卧槽”。这条路要是走通了，以后不用看老外脸色，直接在原子尺度看清材料缺陷和应力分布。真到那一天，微纳制造的很多难题或许会迎刃而解。

你手机里，藏着多少个微纳制造的成果？

你手机里，藏着多少个微纳制造的成果？

别以为这些东西离我们很远。拿起你的手机——

陀螺仪，由MEMS（微机电系统）工艺造出来的，里头那些梳齿结构，间隙只有几微米；麦克风，也是MEMS的，振膜薄到对空气分子振动都敏感；屏下指纹模组，那个微透镜阵列，每个透镜的直径也就几十微米…… 这些，全是微纳制造的结晶。没有它，咱们还在用诺基亚砸核桃呢。

说到MEMS，不得不提博世。这德企在MEMS传感器领域几乎垄断了汽车和消费电子市场。但国产力量也在冒头，比如敏芯股份的MEMS声学传感器，2023年出货量冲进了全球前三。不过他们压力也大，内卷得吓人，一颗MEMS麦克风卖几毛钱，纯靠走量。我问过一个搞MEMS的师弟，这行还有啥搞头？他苦笑：“要么做颠覆性的新结构，比如压电MEMS，要么等风来，比如元宇宙的体感设备，那得需要大量高精度惯性传感器。” 你瞧，技术的命运，总是跟应用绑得死死的。

再讲个冷门点的——微流控芯片。疫情期间，不少核算检测用到了微流控技术，把样品制备、核酸提取、扩增检测全集成在巴掌大的芯片里。这玩意儿的核心就是微米级的流道和反应腔。山东大学有个团队，用光敏树脂3D打印微流控芯片，精度达到10微米，关键是成本压得极低。要是早点应用，咱们做核酸可能就没那么痛苦了…… 哎，后话。

未来：把万物变小，把想象做大

未来：把万物变小，把想象做大

有时候我会想，微纳制造的终极浪漫是什么？是造出1纳米晶体管，让超级计算机塞进指甲盖？是用纳米机器人钻进血管修复细胞？还是像《三体》里那样，在头发丝上刻字，储存整个文明？

这些听起来科幻，但现实中的研究早已起步。比如用DNA折纸技术自组装出纳米级几何图案，再用它作为模板，引导金属沉积，做出超精细电路。哈佛和MIT的团队搞过这个，成果惊艳。中科院苏州纳米所也在这一领域深耕多年，2022年他们实现了DNA纳米结构对碳纳米管的精确排列，发表在《自然·通讯》上。看着那些电镜图，我真心觉得：人类这双手，真tm巧。

当然，挑战仍然巨大。自组装的可控性、规模化的一致性、缺陷率……每前进一步都像在针尖上跳舞。而且微纳制造领域，资金投入大、回报周期长，年轻人越来越不愿意干这又苦又累的活儿。我们实验室以前有个师兄，做AFM探针的，博士读了六年，熬出一根磨损率超低的碳纳米管探针，结果毕业去了金融科技公司。导师沉默了好几天。你说可惜不可惜？可不走又能怎样，做硬件太耗血了。

但总得有人坚持。因为每一次细微的突破，都可能成为撬动未来的支点。就像纳米压印，压下去的瞬间，那片晶圆上就诞生了亿万精密的图案——那是人类智慧在最微观的世界里，刻下的宣言。
