陶瓷材料研发的那些坑与奇迹：一个从业者的碎碎念
陶瓷这玩意儿，真是让人又爱又恨。上周实验室那炉氮化硅又裂了，裂得那叫一个彻底，打开炉门的时候我差点把测温枪摔了——已经是这月第三次了！你说气人不气人。可转头看到SEM电镜扫出来的微观结构，晶粒长得那么均匀漂亮，气孔分布得跟设计图似的，突然又觉得，哎，还能再抢救一下。
扫描电镜下的氮化硅陶瓷断裂面
说实话，这些年干陶瓷研发，心态早就磨平了。不像早年，烧一炉坏一炉，能郁闷好几天。现在？最多爆句粗口，然后重新称粉、球磨、造粒。不就是重来嘛。但话说回来，那种好不容易烧出个完美样品，性能测试结果跳水般的跌落，才真叫杀人诛心。

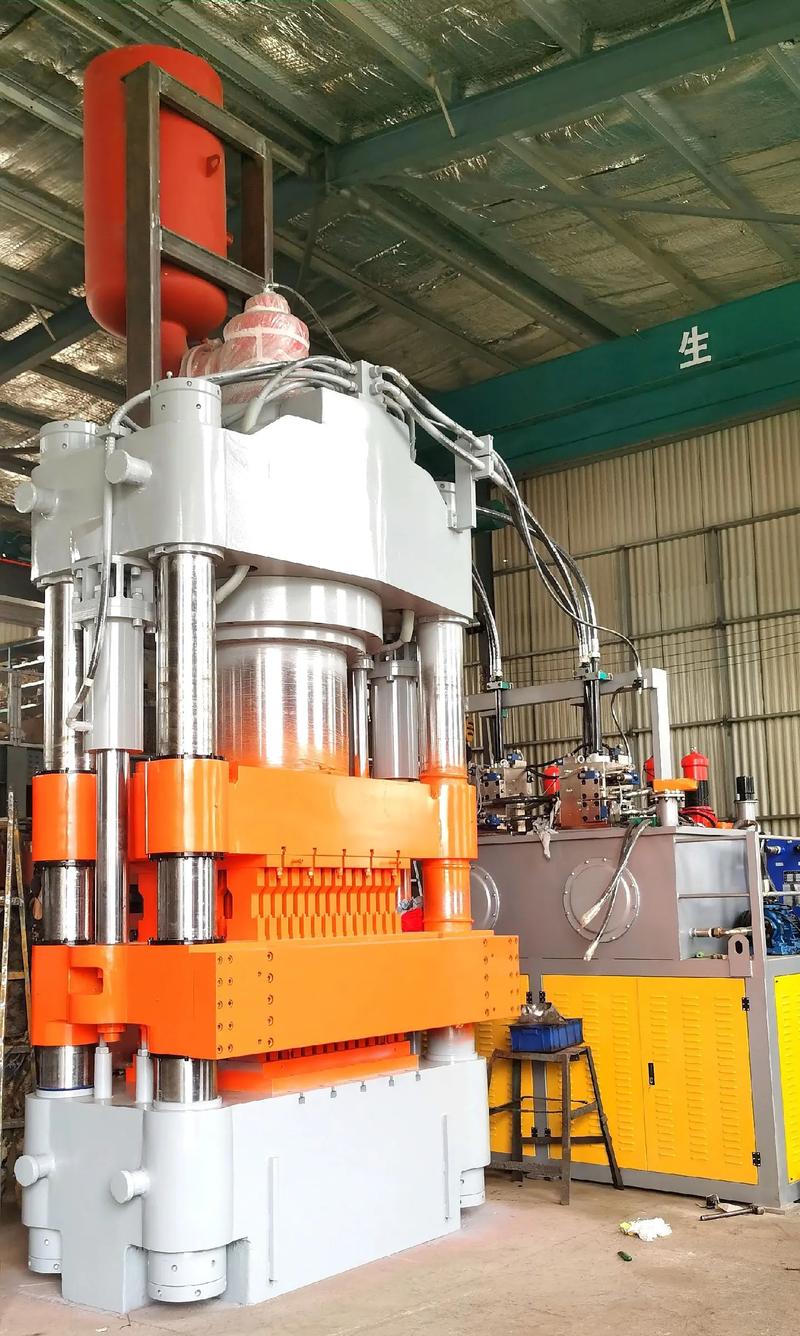

工业用冷等静压机压制陶瓷生坯
不过话说回来，啃下烧结这块硬骨头，回报也是惊人的。前阵子看到一篇Nature子刊，说北理工团队搞出一种两步烧结法，让碳化硼陶瓷的韧性提高了将近一倍。韧性！这可是碳化硼的死穴啊。我当时激动得差点在组会上拍桌子，结果导师淡淡一句“看看人家设备，再看看咱们的”，瞬间浇醒。研发嘛，拼到最后拼的还是家底。

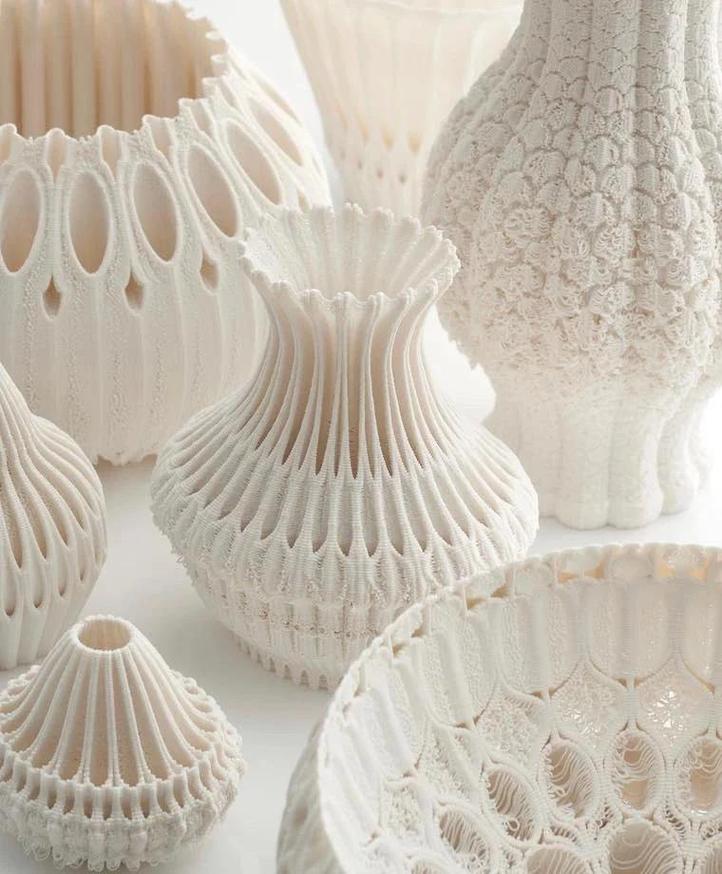

3D打印复杂陶瓷件内部流通通道
可兴奋劲一过，现实问题就浮上来了。层间结合力不足、精度收缩难控、后处理尤其是脱脂烧结依然一言难尽。上个月有个创业公司来找我咨询，他们用光固化打印的氮化硅涡轮转子，速度是快，但烧结后变形量超过5%，装机转速一上去就碎了。客户脸都黑了。他们说正考虑结合CIP（冷等静压）做后致密化，我直接泼冷水：打印的优势在于免模具、快速迭代，你再套上个传统工艺，成本不是又回去了？
不过倒是有些巧思让我眼前一亮。有个小团队把直接墨水书写（DIW）跟冷冻铸造结合，打印出的层状多孔陶瓷，强度-孔隙率的trade-off做得特别漂亮。他们用的材料也是大路货——氧化铝粉加少量硅溶胶，但浆料配比和打印路径设计花了两年调试。这才是研发啊，别老想着走捷径。

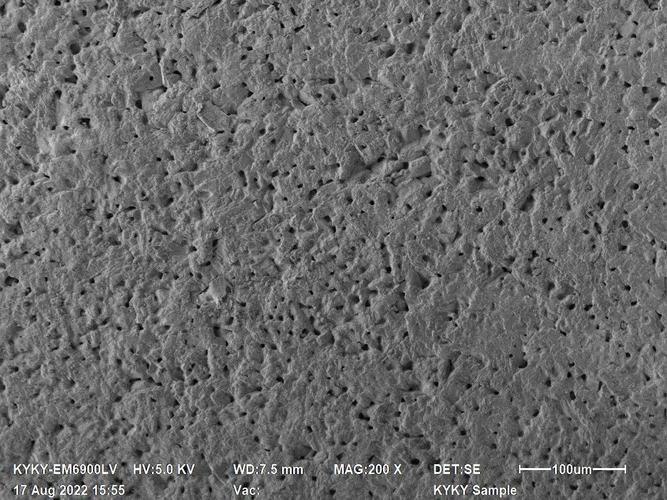

纳米孪晶增韧氧化锆陶瓷微结构TEM照片
不过，最让我夜不能寐的，还是透明陶瓷在激光上的应用。谁能想到，Nd:YAG陶瓷居然能长到半米级，光学均匀性比单晶还好？这下固体激光器的小型化、高功率化可算有了盼头。就是制备太变态：十万级超净环境、纯度99.999%的原料、温度波动0.5℃以内……任何一粒灰尘都可能报废整块材料。我有个同事曾在里面奋斗过，原话是：“每做出一块好料，都像中彩票。”
写到这里，看看窗外，楼下那家做日用瓷的小厂又冒烟了。他们烧一次碗，赚几毛钱；我们烧一次氮化硅，烧的是职称和头发。可话说回来，陶瓷材料的研发，不就是在这一炉又一炉的失败里，偶然瞥见一点科学和工艺的微光，然后骗自己说再来一炉吗？值不值？无解。但明天，我肯定还是会早起到实验室，把刚改进的排胶程序设定好。万一成了呢。
扫描电镜下的氮化硅陶瓷断裂面
说实话，这些年干陶瓷研发，心态早就磨平了。不像早年，烧一炉坏一炉，能郁闷好几天。现在？最多爆句粗口，然后重新称粉、球磨、造粒。不就是重来嘛。但话说回来，那种好不容易烧出个完美样品，性能测试结果跳水般的跌落，才真叫杀人诛心。
怎么就卡在烧结这一步了？
陶瓷这行业有个公开的秘密：配方是灵魂，烧结是鬼门关。配方大家都差不多，无非是氧化铝、氧化锆、碳化硅，顶多加点儿稀土氧化物调调性能。可一到烧结，差别就大了。压力辅助、无压烧结、放电等离子烧结（SPS），听着挺花哨，其实都是跟温度、压力、时间死磕。我有个师兄，搞透明陶瓷的，为了摸索YAG陶瓷的烧结曲线，生生在真空炉前守了三年，最后曲线是摸出来了，人也差点摸进医院——腰椎间盘突出。你说值不值？他咧嘴一笑：“你不知道，那晶体透光率从50%蹭蹭涨到80%的时候，世界都是亮的。” 这就不得不提产业界的困境了。实验室里花几年功夫搞定的小样品，一放大就“见光死”。为什么？热场不均匀，排胶一慢就塌，应力分布更是玄学。去年去东莞一家做手机背板的企业交流，他们用干压成型做氧化锆陶瓷，成品率卡在60%死活上不去。裂纹、变形、黑点……每个问题都够开个专题研讨会。我们团队给他们建议用冷等静压做二次成型，老板当场拍板，但一算成本，脸又绿了。陶瓷这行，成本控制有时比技术突破还难。工业用冷等静压机压制陶瓷生坯
不过话说回来，啃下烧结这块硬骨头，回报也是惊人的。前阵子看到一篇Nature子刊，说北理工团队搞出一种两步烧结法，让碳化硼陶瓷的韧性提高了将近一倍。韧性！这可是碳化硼的死穴啊。我当时激动得差点在组会上拍桌子，结果导师淡淡一句“看看人家设备，再看看咱们的”，瞬间浇醒。研发嘛，拼到最后拼的还是家底。
突然杀出来的3D打印，是救星还是搅局者？
这两年，陶瓷3D打印的话题热得烫手。我承认，第一次看到DLP打印的氧化铝点阵结构时，被那种复杂度震住了——传统干压或注射成型根本做不出来。它确实把设计师的想象力解放了。比如航空发动机里的冷却通道，用3D打印可以做成仿生结构，换热效率直接翻倍。还有医疗植入物，多孔结构能诱导骨长入，多诱人啊。3D打印复杂陶瓷件内部流通通道
可兴奋劲一过，现实问题就浮上来了。层间结合力不足、精度收缩难控、后处理尤其是脱脂烧结依然一言难尽。上个月有个创业公司来找我咨询，他们用光固化打印的氮化硅涡轮转子，速度是快，但烧结后变形量超过5%，装机转速一上去就碎了。客户脸都黑了。他们说正考虑结合CIP（冷等静压）做后致密化，我直接泼冷水：打印的优势在于免模具、快速迭代，你再套上个传统工艺，成本不是又回去了？
不过倒是有些巧思让我眼前一亮。有个小团队把直接墨水书写（DIW）跟冷冻铸造结合，打印出的层状多孔陶瓷，强度-孔隙率的trade-off做得特别漂亮。他们用的材料也是大路货——氧化铝粉加少量硅溶胶，但浆料配比和打印路径设计花了两年调试。这才是研发啊，别老想着走捷径。
那些藏在实验室里的黑科技
当然，除了解决烧结和成型问题，前沿探索也从不缺惊喜。高熵陶瓷算一个。传统陶瓷讲究相纯，高熵却反着来，五种以上阳离子固溶，搞出个超高构型熵。结果呢？热导率低得离谱，硬度却高得吓人。做热障涂层简直绝配。去年中科院一个组发Advanced Materials，报道了一种高熵稀土锆酸盐，在1300℃烧200小时后隔热性能几乎没降。我当时就想到，如果用在下一代航空发动机上，叶片寿命能延长多少？可惜这玩意儿目前成本比黄金还贵，工业化至少还得五年。 还有一个方向我特别看好：可变形陶瓷。别误会，不是软得像橡皮泥那种，而是利用相变增韧或微裂纹机制，让陶瓷在特定条件下表现出“伪塑性”。MIT有篇Science，说在二氧化锆里引入纳米孪晶，室温压缩应变能到7%——单晶硅也不过如此了。这意味着什么？防弹装甲、航天器外壳，甚至手机壳……想象一下摔不烂的陶瓷手机，哎呀，供应链怕是要疯。纳米孪晶增韧氧化锆陶瓷微结构TEM照片
不过，最让我夜不能寐的，还是透明陶瓷在激光上的应用。谁能想到，Nd:YAG陶瓷居然能长到半米级，光学均匀性比单晶还好？这下固体激光器的小型化、高功率化可算有了盼头。就是制备太变态：十万级超净环境、纯度99.999%的原料、温度波动0.5℃以内……任何一粒灰尘都可能报废整块材料。我有个同事曾在里面奋斗过，原话是：“每做出一块好料，都像中彩票。”
写到这里，看看窗外，楼下那家做日用瓷的小厂又冒烟了。他们烧一次碗，赚几毛钱；我们烧一次氮化硅，烧的是职称和头发。可话说回来，陶瓷材料的研发，不就是在这一炉又一炉的失败里，偶然瞥见一点科学和工艺的微光，然后骗自己说再来一炉吗？值不值？无解。但明天，我肯定还是会早起到实验室，把刚改进的排胶程序设定好。万一成了呢。
