材料表征技术：从一块芯片的失效说起

说实话，上次实验室那台扫描电镜又抽风了——偏偏在我最需要高分辨图的时候。对，就是那个倒霉的下午，我盯着屏幕上一堆雪花点，心想这破机器怎么跟老电视似的。但就是这台老家伙，前阵子帮我们破解了一个困扰半年的芯片失效谜题。材料表征技术，有时候就像侦探手里的放大镜，只不过我们的放大镜能看到纳米级别的线索。

当光学显微镜不够用的时候

记得刚读博那会儿，导师甩给我一块黑乎乎的金属断口，说：'看看它怎么死的。'光学显微镜下，只看到粗糙的纹路，像干裂的河床。但真正的杀手——那些微米级的夹杂物和微裂纹——藏在更深的地方。这就是为什么我们需要电子显微镜。扫描电镜(SEM)那家伙，一束电子打上去，二次电子像一出来，哇，细节全有了。不过话说回来，SEM也不是万能，对吧？看形貌可以，但要分析成分，还得靠能谱(EDS)或者波谱(WDS)。有时候我真烦WDS的慢吞吞，可它定量准啊，尤其是轻元素。 现在的场发射SEM分辨率已经干到1纳米以下了，配上低电压模式，连生物样品都不用喷金就能看。但实验室有台买了三年的聚焦离子束(FIB)，说实话，利用率真低。太贵了，而且切一个透射样，运气不好一天就搭进去了。可一旦切成，透射电镜(TEM)下的原子排列……那种美感，值了。对了，XRD呢？X射线衍射算是老古董了吧，但分析物相还得靠它。有时候样品少得可怜，磨粉都不敢磨，还得用微区XRD，那光斑调得我眼疼。可一张衍射谱出来，确定是哪种晶型，比啥都踏实。 扫描电镜下金属疲劳断口韧窝形貌

实时看材料如何'活'着

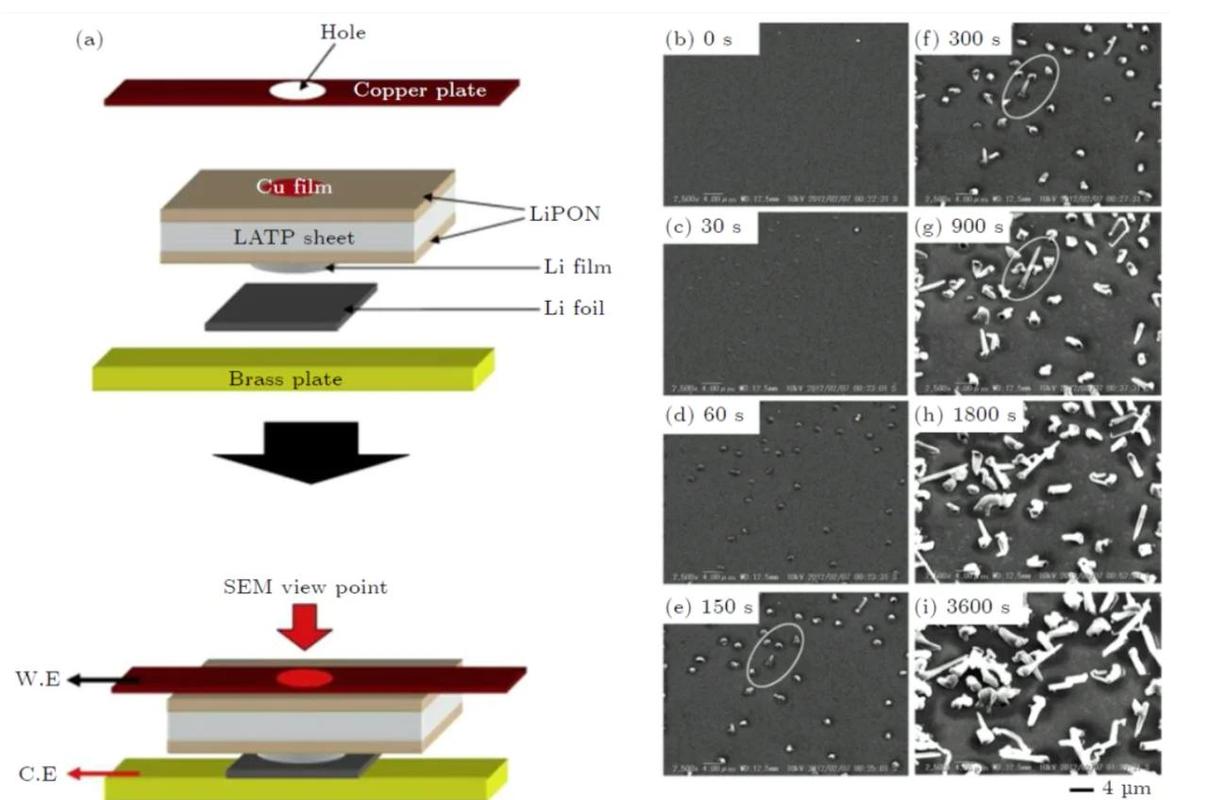

最近翻文献，发现原位表征火得不行。说白了，就是让材料在电镜里受热、受力、充电，同时拍下它的变化。以前我们看材料，都是静态的，像是法医看尸体。现在好了，能直接看它怎么'呼吸'。比如锂电池，以前只能把电池拆了，洗干净粉末去做XRD，结果发现阳极材料表面一层SEI膜早就被洗掉了。气人不？而现在用原位液体电镜，可以直接把纳米电极浸在电解液中，一边充放电一边拍下锂枝晶的生长……天，那些枝晶像树一样分叉，瞬间就理解为什么电池会短路爆炸了。 不过，原位实验难做啊。把芯片大小的加热器放进透射电镜的极靴里，还要保持0.1埃级别的稳定度，这不亚于在飓风里点蜡烛。我们组上次试原位拉伸，结果样品漂移得像地震，一秒钟图像模糊成毕加索画。但一旦成功，数据就是独一无二的。尤其对于催化、相变研究，简直是神器。同步辐射光源那边，原位实验更夸张，直接模拟工业条件——高温高压下催化剂怎么演变。上次去上海光源，看到他们做的原位XAS，实时捕捉反应中间态，我就想，这要是能普及到普通实验室多好。可惜，大科学装置毕竟有限，每次申请机时像抽奖。 原位透射电镜观察钠离子电池负极材料脱嵌过程

当AI开始'看'显微图

当AI开始'看'显微图 我承认，我有点眼红隔壁计算材料组。他们搞机器学习，自动识别晶界、统计位错密度，速度快得离谱。以前我们手动数，眼睛都花了，还容易主观。现在好了，一个U-Net网络训练好，几十张图几分钟处理完。但我不服气的是，有时候AI把划痕当成了位错线——傻得可怜。所以还得人盯着。而真正让我兴奋的是四维STEM这种技术，一个扫描点就能收集一整个衍射花样，数据量爆炸，每一张图就有几GB。不用AI提取特征？那根本不可能分析。这大概就是表征技术的未来：人机协同。人负责直觉和创意，机器干脏活累活。 不过话说回来，现在表征的门槛是降低了还是升高了？以前会调焦就能拍SEM，现在得懂Python、会训练模型......但我还是怀念那种单纯：在暗室里冲洗X射线底片，看着衍射斑点一点点显影，像是星空。那种惊喜，现在的数码相机再快也给不了。 对了，不得不提一句，国内很多实验室的球差电镜已经成了标配，这在前些年不敢想。有了球差校正，直接看氧原子都不是梦。但维护成本也高得吓人，液氮消耗像喝水似的。上次液氮站坏了，一整个周末提心吊胆。做科研，一半时间在搞后勤，这话不假。 总想起刚入行时，前辈说：材料表征，就是给材料做体检。可现在的体检，已经从X光排到了基因测序。我们能看到原子的舞蹈，也能预测材料的寿命。但越看得深，越觉得未知更多。一块小小的芯片，从硅的晶格完美性到金属互联的应力空洞，每一步都有表征技术的身影。也许未来的某天，我们可以一边造材料一边实时调整原子排列——就像3D打印，但那是原子级3D打印。那时候，材料表征就不是体检了，是手术中的导航。谁知道呢。
